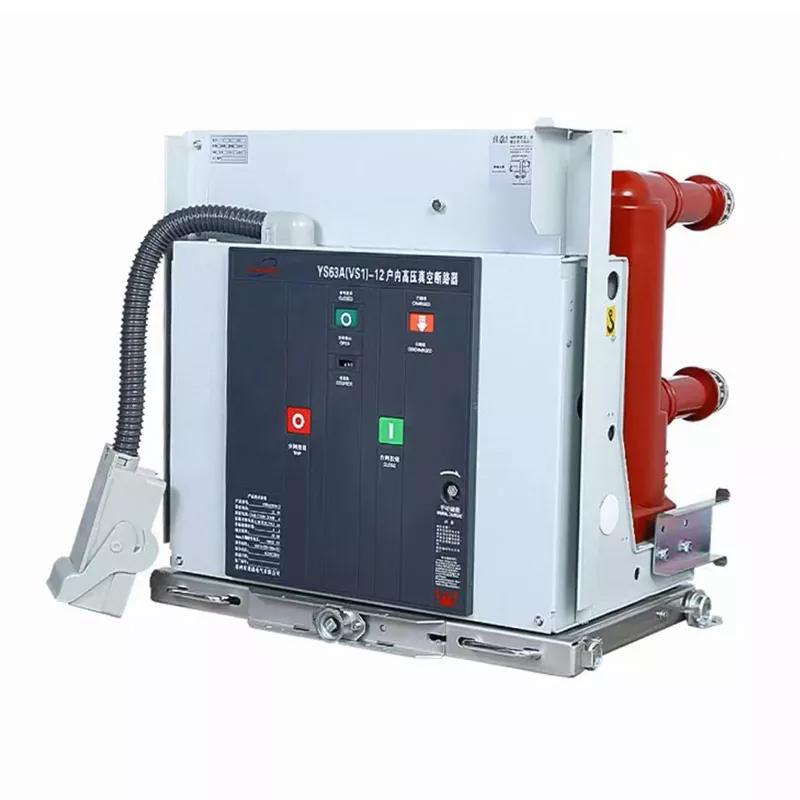

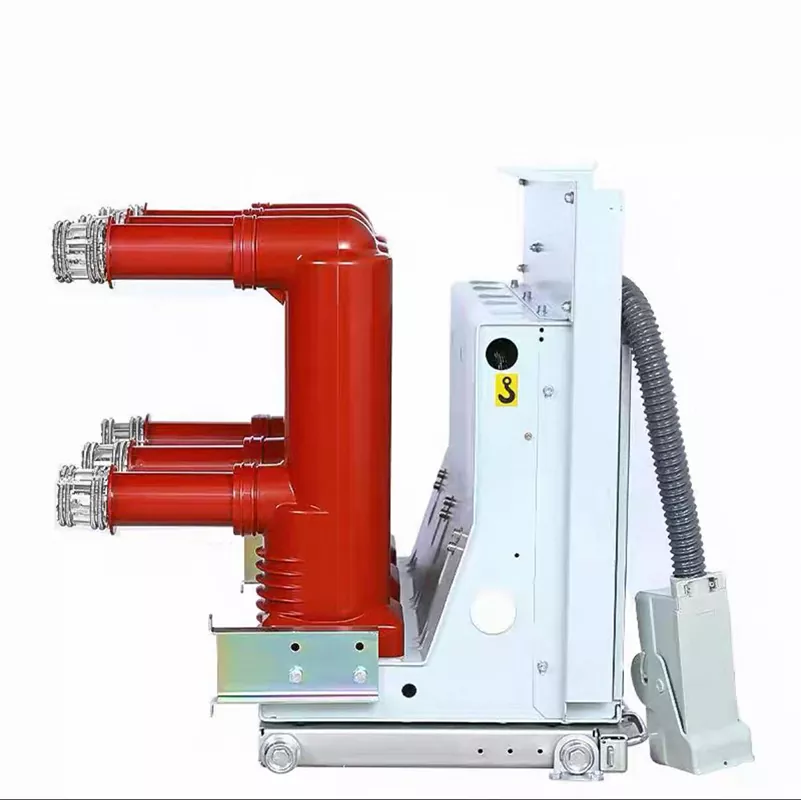

VS1 진공 회로 차단기

고압선에서 단락이 발생하면 차단기가 소호 ​​능력이 부족하여 전류를 차단하지 못해 변압기가 소손되거나 폭발할 수도 있다는 걱정이 있으신가요? 10kV 고전압 환경에서는 아크 에너지가 엄청납니다. 기존의 오일 회로 차단기나 일반 스위치는 더 이상 현대 전력망의 엄격한 안전 요구 사항을 충족할 수 없습니다. Junray Electrical의 VS1 진공 회로 차단기는 이러한 핵심 문제점을 해결하기 위해 특별히 설계되었습니다. 우리는 진공을 소호 매체로 사용하고 진공의 매우 높은 절연 강도와 소호 능력을 활용하여 전류의 영교차점에서 아크를 신속하게 소호합니다. 이는 선로의 단락 결함이 아무리 심각하더라도 전원 공급 장치를 안정적으로 차단하고 결함의 확대를 방지하며 고전압 차단 용량에 대한 우려를 완전히 없앨 수 있음을 의미합니다.

진공 아크 차단 및 정밀한 보호

VS1 진공 회로 차단기의 핵심 경쟁력은 고급 아크 차단 챔버 설계와 안정적인 스프링 작동 메커니즘에 있습니다.

뛰어난 차단 용량: 전용 진공 아크 차단실을 활용한 접촉기는 접촉 저항이 낮고 아크 지속 시간이 짧습니다. 기존 장비에 비해 더 큰 단락 전류(최대 40kA)를 차단할 수 있어 10kV 고전압 라인의 혹독한 조건에 완벽하게 적응하여 극심한 오류 시에도 "파손 및 소화"할 수 있습니다.

이중 보호 메커니즘: 정밀한 과부하 및 단락 보호 기능을 갖추고 있습니다. 선전류 이상 감지 시 계전보호장치와 연계하여 자동으로 신속하게 회로를 차단하여 변압기, 케이블 등 고가의 고전압 장비를 효과적으로 보호하고 과전류로 인한 영구적인 손상을 방지합니다.

표준화된 호환성: 컴팩트한 크기로 차량에 완벽하게 설치할 수 있으며 스위치 캐비닛의 내부 공간을 절약할 뿐만 아니라 유지 관리 및 수리가 매우 편리하며 간단히 밀거나 당기는 것만으로 작동이 가능합니다.

Junray Electrical의 품질 보증

심오한 기술 전문성을 갖춘 전문 제조업체인 Junray Electrical은 생산 과정에서 VS1 진공 회로 차단기의 국가 표준을 엄격하게 준수합니다. 우리 공장에는 고급 진공 주조 및 조립 라인이 갖춰져 있어 모든 회로 차단기가 산업 표준을 충족하도록 보장합니다.

이 VS1 진공 회로 차단기는 선명하고 정밀한 개폐 동작, 긴 기계적 수명, 매우 낮은 고장률 등 매우 안정적인 스프링 저장 작동 메커니즘을 갖추고 있습니다. 각 회로 차단기는 공장 출고 전에 엄격한 전원 켜기 디버깅, 전원 주파수 내전압 테스트, 루프 저항 테스트 및 기계적 특성 테스트를 거쳐 630A~3150A 범위의 정격 전류에서 안정적인 작동을 보장하고 오래 지속되는 고전압 보안 보호 기능을 제공합니다.

기술 사양

적용 가능한 시나리오:

산업용 전력 분배: 공장용 10kV 입출력 캐비닛으로 대형 모터 및 변압기를 보호합니다.

상업용 건물: 고층 건물 및 사무실 건물용 고전압 전력 수신 캐비닛.

변전소: 다양한 10kV 실내 변전소의 핵심 보호 ​​부품입니다.

원스톱 솔루션

Junray Electrical을 선택하는 것은 단순히 공급업체를 선택하는 것이 아니라 고전압 안전을 위한 신뢰할 수 있는 파트너를 선택하는 것입니다. 우리는 빠르고 정확한 맞춤형 서비스를 제공할 수 있는 5명의 풀타임 견적 엔지니어를 포함하여 50명의 전문 팀을 보유하고 있습니다.

7×24시간 글로벌 신속한 대응을 약속드립니다. KYN28 캐비닛에 딱 맞고, 강력한 차단 성능과 신뢰성을 갖춘 제품을 찾고 계시다면 더 이상 망설이지 마세요. 무료 기술 상담 및 견적을 받으시려면 즉시 저희에게 연락해 주십시오. Junray Electrical이 귀하를 위해 안전하고 안정적이며 효율적인 배전 시스템을 구축하도록 하십시오.

개조 프로젝트 개요

I. 프로젝트 개요

이 프로젝트에는 산업 단지의 110kV 변전소에서 10kV 고전압 개폐 장치를 업그레이드하고 개조하는 작업이 포함됩니다. 기존 10kV 급전반에는 장기간 사용되어 기계적 메커니즘 노화로 어려움을 겪고 있는 구형 초기 모델의 진공 차단기가 장착되어 있었습니다. 현장 문제에는 폐쇄 코일 소손, 메커니즘 걸림, 에너지 저장 오류, 오류 발생 시 작동 실패 등이 자주 포함되었습니다. 단락 오류가 발생하면 스위치가 즉시 오류를 제거하지 못하여 상위 보호 장치가 작동하게 됩니다(교감적 트리핑). 이로 인해 해당 지역 전체에 광범위한 정전이 발생하여 지속적인 공장 생산과 배전 네트워크 전원 공급 장치의 신뢰성에 심각한 영향을 미쳤습니다. 노후된 스위치는 표준에 미달하는 저하된 아크 소화 기능과 기계적 특성을 나타냈고, 배전망에서 빈번한 스위칭과 신속한 오류 해결을 위한 현재 작동 요구 사항을 충족하지 못했습니다.

개폐기 오작동, 오작동, 기계적 결함과 관련된 위험을 근본적으로 해결하고 단락 사고 제거 능력을 향상시키기 위해 변전소의 모든 노후 개폐기를 VS1 실내 고전압 진공 회로 차단기로 교체하고 있습니다. 이는 10kV 배전 시스템의 핵심 보호 ​​스위치 역할을 하며 부하 전환을 처리하고 과부하 및 단락 오류를 신속하게 제거합니다.

II. 개조 전 문제

잦은 폐쇄 코일 단선 및 메커니즘 걸림: 부적절한 보조 스위치 전환 및 기계적 한계 편차로 인해 폐쇄 작업이 완료된 후 회로가 즉시 분리되지 않았습니다. 이로 인해 코일에 전원이 공급되고 과열되어 소진되고 빈번한 폐쇄 실패가 발생했습니다.

에너지 저장 메커니즘 고장 및 반복 작업 수행 불가능: 에너지 저장 마이크로 스위치의 노후화 또는 걸림 및 접촉 침식으로 인해 닫힘 스프링이 해제된 후 자동 에너지 저장이 차단되었습니다. 이로 인해 장치가 단일 작업으로 제한되어 재폐쇄 요구 사항을 충족하지 못했습니다.

단락 오류 시 작동 실패로 인한 교감 트립 발생: 아크 소화 성능 저하 및 개방 속도 부족으로 인해 라인 단락 시 신속한 오류 제거가 불가능했습니다. 이로 인해 업스트림 스위치가 작동해 정전 범위가 확대됐다.

튤립 접점의 노후화 및 과열: 움직이는 접점 스프링의 피로 및 어닐링으로 인해 조임력이 부족해졌습니다. 장기간 작동하면 접촉 저항이 증가하여 최대 부하 기간 동안 접촉 과열 및 부분 방전 위험이 발생합니다. 높은 O&M 작업량 및 낮은 테스트 합격률: 노후된 개폐 장치는 한계를 초과하는 기계적 특성과 열악한 절연성을 나타냅니다. 연간 예방 테스트에서는 여러 매개변수가 표준을 충족하지 못하는 것으로 지속적으로 나타나며, 이로 인해 숨겨진 위험을 완전히 제거하는 것이 불가능해집니다.

III. 장비 구성 계획

10kV 고전압 배전 표준 및 변전소 운영 조건에 따라 이 프로젝트에는 모든 장치를 VS1 고정/인출형 진공 회로 차단기로 교체하는 작업이 포함됩니다. 이 장치는 진공 아크 소화 및 스프링 작동 메커니즘을 활용하여 높은 작동 속도, 긴 기계적 수명, 철저한 아크 소멸 및 유지 관리가 필요 없는 작동과 같은 장점을 제공하며 10kV 배전선의 핵심 보호 ​​장비 역할을 합니다.

핵심장비 사양

모델: VS1/1250A-25kA 실내 고전압 진공 회로 차단기

정격 전압: 12kV(10kV 중압 배전 시스템에 적합)

정격 전류: 1250A(과중한 플랜트 부하에 대한 전류 전달 요구 사항 충족)

단락 차단 전류: 25kA(심각한 상간 및 상간 단락 오류를 신속하게 해결 가능)

아크 소화 매체: 고진공 차단기(자유 가스 없음, 연소 또는 폭발 위험 없음)

작동 메커니즘: 통합 스프링 에너지 저장 메커니즘(안정적인 개폐 속도 및 우수한 기계적 특성)

보호 기능: 부하 전류, 과부하 전류 및 단락 전류를 차단할 수 있습니다. 진정한 결함 차단 능력을 보유하고 있습니다.

관련 테스트: 교체 후 검증에는 기계적 특성 테스트, 절연 내전압 테스트, 루프 저항 점검 및 개폐 시간에 대한 전체 검증이 포함됩니다.

IV. 구성 및 응용 분야 하이라이트

진공 아크 소멸 – 안전하고 위험 없음: 아크 소멸을 위해 고진공 환경에 의존합니다. 오일이나 SF6 가스가 포함되어 있지 않으며 연소나 폭발의 위험이 없습니다. 아크 소멸 속도는 기존 저유압 스위치의 속도를 훨씬 뛰어넘어 깨끗하고 철저한 결함 제거를 보장합니다.

안정적인 메커니즘 - 코일 소손 제거: 최적화된 보조 스위치 로직 및 기계적 리미터는 폐쇄 작업이 완료되는 즉시 회로가 차단되도록 보장하여 장기간의 전원 공급으로 인해 발생하는 일반적인 코일 소손 문제를 완전히 해결합니다.

자동 에너지 저장 – 재폐로 지원: 고정밀 에너지 저장 마이크로스위치는 민감하고 안정적인 작동을 보장합니다. 폐쇄 후 자동 에너지 저장은 그리드 재폐쇄 및 빈번한 작동 시나리오에 대한 요구 사항을 충족합니다. 탁월한 접촉 성능 및 제어 가능한 온도 상승: 튤립 접촉 클램핑 구조는 안정적인 접촉 저항을 보장하도록 최적화되었습니다. 장기간 완전 부하 작동 중에 과열이나 부분 방전이 없습니다.

매우 긴 사용 수명으로 유지 관리가 필요 없음: 진공 차단기는 안정적인 씰링과 최소한의 기계적 마모를 제공하므로 정기적인 가스 보충이나 오일 교환이 필요 없으므로 작동 및 유지 관리 비용이 크게 절감됩니다.

V. 개조 후 운영 결과

작동 실패 및 오작동 문제의 완전한 제거: 작동 개폐는 명확하고 결정적이며 모든 기계적 특성 매개변수는 표준을 충족합니다. 메커니즘 방해나 에너지 저장 오류와 관련된 문제는 없습니다.

업스트림 트리핑 방지 및 오류 범위 억제: 단락 오류가 정확하고 신속하게 제거됩니다. 로컬 스위치는 업스트림 차단기를 작동시키지 않고도 안정적으로 작동하므로 전원 공급 장치의 신뢰성이 크게 향상됩니다.

장비 과열 제로 및 안정적인 절연: 회로 저항이 한계 이내이고 접촉 품질이 우수합니다. 연중 최대 부하 기간 동안 과열이나 비정상적인 방전 소음이 발생하지 않습니다.

안정적인 재폐로 기능: 자동 재폐로로 일시적인 오류가 발생한 후 전력을 복원하여 사용자의 정전 기간을 효과적으로 최소화합니다.

성공적인 테스트 및 승인: 기계적 특성, 절연, 내전압, 전류 전달 용량을 포함한 모든 테스트가 표준을 충족합니다. 장비는 전력회사의 예방 테스트와 표준화 승인 검사를 성공적으로 통과했습니다.

6. 사례 요약

VS1 진공 회로 차단기는 10kV 배전반의 핵심 보호 ​​스위치 역할을 하며 단락 오류를 차단할 수 있는 배전 네트워크의 기본 장치입니다. 주요 차이점: FLN36 부하 차단 스위치는 단락 차단 기능이 부족하여 부하 전류만 만들고 차단할 수 있지만 VS1 진공 회로 차단기는 단락, 과부하 및 부하 전류를 차단하여 진정한 보호 기능을 제공합니다. 진공 아크 소화, 메커니즘 안정성, 유지 관리가 필요 없는 작동, 긴 수명, 높은 안전성 및 신뢰성과 같은 장점을 제공하는 이 제품은 현재 산업 및 광산 시설, 주거 단지 및 변전소에 가장 널리 사용되고 표준화된 고전압 개폐 장치입니다.

FAQ

질문: 이 VS1 진공 회로 차단기를 어떤 캐비닛 유형에 사용할 수 있습니까?

답변: 주로 KYN28 AC 금속 폐쇄 개폐 장치용으로 설계되었으며 XGN2 및 기타 고정 고전압 캐비닛과도 호환될 수 있습니다. 표준화된 크기와 설치 구멍은 주류 캐비닛 유형과 완벽한 호환성을 보장합니다.

질문: 진공 차단기에는 유지 관리가 필요합니까?

대답: 진공 차단기는 유지 관리가 필요 없습니다. 절연 실린더 내에 밀봉되어 외부 먼지나 습기에 영향을 받지 않습니다. 정기적인 기계적 특성 점검과 루프 저항 테스트만 필요하므로 유지 관리 작업량이 크게 줄어듭니다.

질문: 정격 전류 및 차단 용량을 맞춤 설정할 수 있나요?

대답: 네, 가능합니다. 프로젝트 요구 사항에 따라 630A, 1250A, 1600A, 2000A, 2500A, 3150A와 같은 다양한 전류 레벨과 20kA, 25kA, 31.5kA, 40kA와 같은 다양한 차단 용량을 사용자 정의하여 시스템 매개변수와 정확하게 일치하도록 할 수 있습니다.
