준레이 전기제조한다Cthw6 실외 방수 전류 변압기저전압 배전 개조, 에너지 모니터링, 계량 및 보호 애플리케이션용입니다. 분할 코어 구조를 통해 도체를 절단하지 않고도 기존 케이블이나 버스바 주위에 설치할 수 있어 설치 시간을 줄이고 불필요한 전원 중단을 방지할 수 있습니다.
변류기는 배전 시스템의 전류를 측정하고 모니터링하는 중요한 감지 구성 요소입니다. 그러나 기존 시설의 경우 기존 폐쇄 코어 변압기를 설치하려면 케이블 분리, 모선 제거 또는 계획된 종료가 필요할 수 있습니다. CTHW6 설계는 개방형-폐쇄 분할 코어 구조, 고정밀 자기 코어, 절연 난연성 하우징 및 방수 연결 설계를 통해 이러한 문제를 해결합니다. 이러한 기능을 통해 안정적인 전류 획득과 편리한 개조 설치가 중요한 산업 플랜트, 상업용 건물, 배전 캐비닛, 광전지 시스템, 에너지 저장 애플리케이션 및 EV 충전 인프라에 적합합니다.
목차
- Cthw6 실외 방수 변류기란 무엇입니까?
- 배전 개조에 분할 코어 설계가 중요한 이유는 무엇입니까?
- 안정적인 전류 측정을 지원하는 주요 기능은 무엇입니까?
- Cthw6 기술 기능 요약
- 변압기는 어떻게 설치됩니까?
- 변압기는 어디에 사용될 수 있습니까?
- 구매자는 선택 전에 무엇을 고려해야 합니까?
- 실제 개조 애플리케이션은 무엇을 보여줍니까?
- 자주 묻는 질문

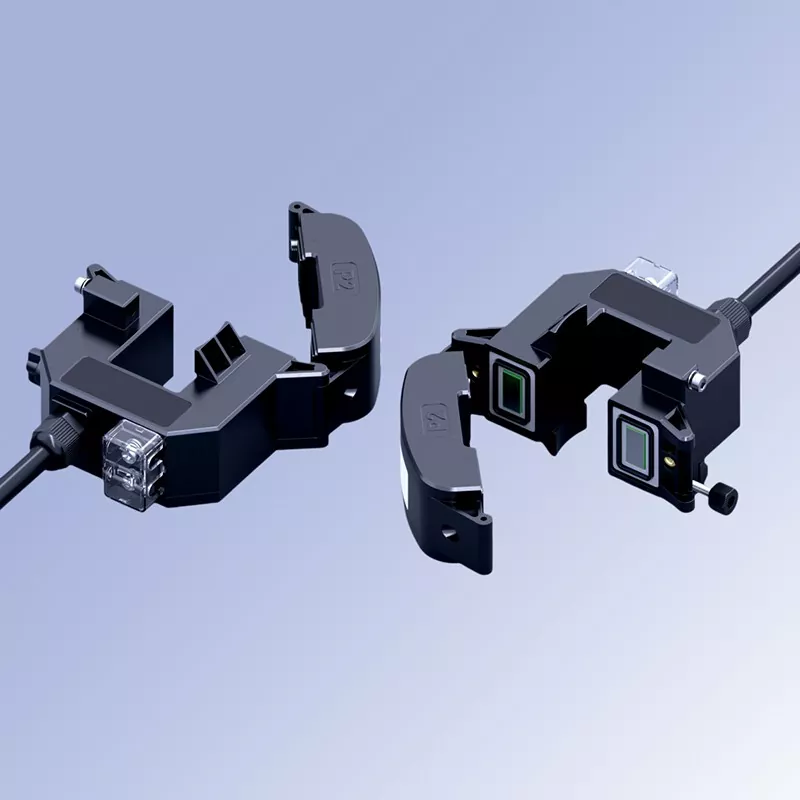

Cthw6 실외 방수 변류기란 무엇입니까?
일반적으로 CT라고 불리는 변류기는 높은 1차 전류를 미터, 모니터링 단자 또는 보호 장치로 안전하게 측정할 수 있는 더 작은 2차 전류로 변환합니다. 저전압 배전 시스템에서 이를 통해 운영자는 민감한 측정 장비를 전체 1차 전류에 직접 연결하지 않고도 유용한 전기 데이터를 얻을 수 있습니다.
CTHW6 시리즈는 기존 전력 회로를 모니터링하거나 업그레이드해야 하는 애플리케이션을 위해 특별히 설계되었습니다. 기존의 솔리드 코어 변압기와 달리 분할 코어 구조는 개방되어 기존 케이블이나 버스바 주위에 고정할 수 있습니다. 이는 전기 인프라가 이미 작동 중이고 광범위한 재배선이 바람직하지 않은 경우 특히 유용합니다.
또한 실외 지향적 구조는 절연 엔지니어링 플라스틱 하우징과 내부 에폭시 캡슐화 및 방수 케이블 연결을 결합합니다. 이러한 설계 요소는 변압기가 배전 장비 및 실외 설치에서 발생하는 습기, 먼지, 온도 변화 및 기타 조건을 견딜 수 있도록 도와줍니다.
배전 개조에 분할 코어 설계가 중요한 이유는 무엇입니까?
개조 프로젝트는 새로운 전기 설비와 요구사항이 다릅니다. 새로운 배전 캐비닛을 조립할 때 엔지니어는 공간을 확보하고 전원을 공급하기 전에 기존 스루홀 변압기를 설치할 수 있습니다. 기존 시설에는 이러한 유연성이 없을 수도 있습니다.
기존 설치에는 도체를 분리하거나 버스바를 분해하는 작업이 포함될 수 있습니다. 시설에 따라 생산 중단, 추가 인력, 복잡한 가동 중단 조정이 발생할 수 있습니다. 분할 코어 변압기는 또 다른 접근 방식을 제공합니다. 즉, 하우징이 열리고 도체가 구멍을 통해 배치되며 하우징이 닫히고 잠깁니다.
주요 개조 이점
- 설치 중단 감소:분할 코어 설치 방법의 경우 기존 케이블을 절단할 필요가 없습니다.
- 더 빠른 현장 설치:개방형-폐쇄 구조는 기존 도체 주변의 위치 지정을 단순화합니다.
- 더 낮은 수정 요구 사항:광범위하게 재구축하는 대신 기존 배포 레이아웃을 유지할 수 있습니다.
- 유연한 모니터링 업그레이드:기존 회로에 추가 전류 감지 기능을 도입할 수 있습니다.
- 운영 시설에 대한 더 나은 적합성:계획된 가동 중지 시간을 최소화하는 것이 중요한 프로젝트 요구 사항인 경우에 유용합니다.
안전이 중요한 전기 작업의 경우 항상 해당 전기 안전 절차에 따라 적절한 자격을 갖춘 인력이 설치를 수행해야 합니다. 분할 코어 설계는 설치 편의성을 향상시키지만 안전한 작업 관행이 필요하지 않은 것은 아닙니다.
안정적인 전류 측정을 지원하는 주요 기능은 무엇입니까?
고정밀 자기 코어
변압기는 높은 투자율, 낮은 자기 손실 및 넓은 선형 작동 범위를 제공하도록 설계된 방향성 실리콘 강철 코어를 사용합니다. 제품 정보에는 측정 및 모니터링을 위해 안정적인 전류 데이터가 필요한 애플리케이션을 지원하는 클래스 0.5/0.5S 측정 정확도가 명시되어 있습니다.
안전한 기계적 잠금
도체가 구멍 내부에 배치된 후 두 개의 하우징 섹션이 닫히고 잠금 나사로 고정됩니다. 적절한 폐쇄는 일관된 자기 코어 정렬을 유지하는 데 도움이 되며 이는 측정 안정성에 중요합니다.
난연성 절연 하우징
하우징은 고강도 난연성 엔지니어링 플라스틱으로 제조됩니다. 내부 진공 주입 에폭시 캡슐화는 습기, 먼지 및 부식으로부터 추가적인 보호 기능을 제공하는 동시에 절연 성능을 향상시킵니다.
명확한 극성 식별
P1/P2 표시와 보조 단자 극성 표시는 제품에서 명확하게 식별됩니다. 이는 기술자가 설치 및 시운전 중에 기본 및 보조 연결을 올바르게 설정하는 데 도움이 됩니다.
방수 케이블 연결
출력 연결부에 방수 케이블 글랜드가 통합되어 있습니다. 실외 또는 특히 습한 설치의 경우 배선 연결부에 추가 밀봉을 적용하면 환경 보호가 더욱 향상될 수 있습니다.
Cthw6 기술 기능 요약
| 특징 | CTHW6 디자인 | 실용적인 가치 |
|---|---|---|
| 구조 | 분할 코어, 개방형 디자인 | 기존 도체 주위에 편리한 개조 설치 |
| 설치 | 잠금 나사가 있는 클램프온 구조 | 케이블 수정 및 설치 복잡성 감소 |
| 정확성 | 클래스 0.5/0.5S | 정확한 측정 및 전류 모니터링 지원 |
| 핵심 소재 | 방향성 규소강 | 높은 투자율과 안정적인 자기 성능 |
| 주택 | 난연성 엔지니어링 플라스틱 | 절연성, 내충격성, 환경적 내구성 |
| 캡슐화 | 진공 주입된 에폭시 수지 | 습기, 먼지, 부식에 대한 저항력 향상 |
| 연결 | 방수 케이블 글랜드 | 까다로운 환경에서 출력 연결을 보호하는 데 도움이 됩니다. |
| 응용 | 계량, 모니터링, 보호, 개조 | 다양한 저전압 배전 프로젝트에 적합 |
구매자는 주문하기 전에 필요한 변환 비율, 조리개 크기, 도체 유형, 정확도 등급, 설치 환경 및 2차 출력 요구 사항을 확인해야 합니다. 맞춤형 비표준 사양도 프로젝트 요구 사항에 따라 논의될 수 있습니다.
변압기는 어떻게 설치됩니까?
개방형 설계는 현장 설치를 보다 간단하게 만들기 위한 것입니다. 일반적인 설치 순서에는 다음 단계가 포함됩니다.
- 측면 잠금 나사를 풀고 변압기 하우징을 엽니다.
- 구멍 중앙을 통해 케이블이나 부스바를 배치합니다.
- 도체가 중앙에 제대로 위치하고 하우징을 방해하지 않는지 확인하십시오.
- 상단과 하단을 닫고 잠금 나사를 단단히 조이세요.
- 투명 단자 커버를 열고 극성 표시에 따라 2차 배선을 연결합니다.
- 시운전 전에 기계적 폐쇄, 배선, 절연 및 측정 신호를 검사하십시오.
한 가지 중요한 안전 사항은 1차 도체에 전원이 공급되는 동안 CT 2차 회로를 열어두어서는 안 된다는 것입니다. 개방형 2차측은 위험한 전압을 생성할 수 있습니다. 따라서 자격을 갖춘 전기 전문가는 설치, 테스트 및 유지 관리 중에 제조업체의 지침과 해당 전기 안전 요구 사항을 따라야 합니다.
변압기는 어디에 사용될 수 있습니까?
분할 코어 설치와 환경 보호가 결합된 CTHW6은 광범위한 저전압 전기 모니터링 애플리케이션에 적합합니다.
산업용 전력 모니터링
생산 라인, 펌프, 팬, 압축기, 공작 기계 및 기타 전기 부하를 전류 측정을 통해 모니터링할 수 있습니다. 이 데이터는 장비 운영 분석 및 에너지 관리를 지원할 수 있습니다.
상업 및 건물 유통
사무실 건물, 상업 단지, 병원 및 데이터 센터에는 모니터링이 필요한 여러 분기 회로가 포함되어 있는 경우가 많습니다. 분할 코어 변압기는 기존 배전 시스템에 대한 업그레이드를 단순화할 수 있습니다.
스마트 배전
변압기는 다기능 전력계, 지능형 모니터링 터미널 및 기타 전기 모니터링 장비와 통합되어 전류 데이터 수집 및 원격 모니터링을 지원할 수 있습니다.
재생에너지 및 EV 인프라
태양광 그리드 연결 캐비닛, 에너지 저장 시스템 및 EV 충전 인프라에는 작동 모니터링 및 보호를 위해 전류 감지가 필요할 수 있습니다. 실제 회로에 따라 적절한 CT 비율과 기계적 치수를 선택해야 합니다.
유통 시스템 개조
노후화된 전기 설비는 특히 관련된 응용 분야입니다. 엔지니어는 전체 분배 캐비닛을 재설계하는 대신 적절한 분할 코어 구성을 사용하여 선택한 회로에 전류 모니터링을 추가할 수 있습니다.
구매자는 선택 전에 무엇을 고려해야 합니까?
변류기 선택은 단순히 외관을 기준으로 모델을 선택하는 것이 아니라 대상 회로의 전기적, 기계적 요구 사항부터 시작해야 합니다. 조달 전에 다음 사항을 확인해야 합니다.
- 1차 전류:회로의 정상 전류와 최대 전류를 확인하십시오.
- 유동 비율:CT 비율을 계기, 모니터링 장치 또는 보호 시스템과 일치시키십시오.
- 조리개 크기:케이블이나 버스바가 간섭 없이 입구를 통과할 수 있는지 확인하십시오.
- 도체 구성:설치 시 원형 케이블을 사용하는지, 직사각형 부스바를 사용하는지 확인하세요.
- 정확도 요구 사항:프로젝트에 표준 측정 정확도가 필요한지 아니면 보다 전문적인 측정 사양이 필요한지 결정하십시오.
- 환경 조건:실외 노출, 습도, 먼지, 온도, 진동 및 화학적 오염 가능성을 고려하십시오.
- 보조 연결:연결된 장치의 단자 구성 및 극성 요구 사항을 확인하십시오.
- 설치 공간:분할 코어 하우징을 열고 잠그는 데 충분한 여유 공간이 있는지 확인하십시오.
신뢰할 수 있는 공급업체는 이러한 매개변수를 기반으로 모델 선택 지원을 제공할 수 있어야 합니다. 이는 다양한 케이블 크기나 회로 등급을 포함하는 개조 프로젝트에 특히 유용합니다.
실제 개조 애플리케이션은 무엇을 보여줍니까?
둥관의 정밀 하드웨어 및 사출 성형 공장과 관련된 문서화된 개조 프로젝트는 분할 코어 변류기의 실용적인 가치를 보여줍니다. 이 시설에는 사출 성형, 스탬핑, 금형 가공, 냉각, 리프팅, 조명 및 기타 부하를 담당하는 86개의 저전압 배전 회로가 포함되어 있습니다.
기존 시스템에는 적절한 분기 회로 잔류 전류 모니터링이 부족했습니다. 기존의 개조 방법을 사용하려면 광범위한 도체 수정 및 생산 중단이 필요했습니다. 따라서 이 프로젝트에서는 도체 치수에 따라 선택된 개방형 분할 코어 변압기를 사용했습니다.
준레이 전기이 발표한 프로젝트 정보에 따르면 86개 장치 모두의 설치 및 시운전이 5일 만에 완료되었습니다. 이후 시스템은 분기 수준 잔류 전류 모니터링을 제공하여 비정상적인 회로를 보다 신속하게 식별할 수 있게 되었습니다. 또한 프로젝트에서는 개조 후 문제 해결 시간이 평균 3.5시간에서 20분 미만으로 단축되었다고 보고했습니다.
이 예는 전기 개조 계획의 중요한 원칙을 보여줍니다. 변류기의 가치는 측정 기능으로 제한되지 않습니다. 설치 방법, 환경 저항성, 모니터링 장비와의 호환성 및 유지 관리 가능성은 모두 배포판 업그레이드의 전반적인 효율성에 영향을 미칠 수 있습니다.
추가 제품 정보가 필요하면 구매자는 Cthw6 실외 방수 변류기 제품 페이지를 검토하고 다양한 전기 모니터링 요구 사항에 맞는 Junray Electrical의 계측기 변압기 제품군을 탐색할 수 있습니다.
자주 묻는 질문
CTHW6 스플릿 코어 변류기의 주요 장점은 무엇입니까?
주요 설치 장점은 개폐 구조로, 도체를 절단하지 않고도 변압기를 기존 케이블이나 부스바 주위에 배치할 수 있다는 것입니다. 이는 저전압 배전 개조 및 모니터링 프로젝트에 유용합니다.
CTHW6을 실외에서 사용할 수 있나요?
예. 이 제품은 실외용으로 설계되었으며 절연 엔지니어링 플라스틱 하우징, 에폭시 캡슐화 및 방수 케이블 연결을 통합합니다. 특히 습한 환경에서는 단자 배선에 추가 밀봉을 권장할 수 있습니다.
CTHW6은 어떤 정확도 등급을 지원합니까?
게시된 제품 정보에는 클래스 0.5/0.5S 측정 정확도가 명시되어 있습니다. 정확한 사양은 구매하기 전에 의도한 계량기 및 전기 모니터링 시스템의 요구 사항과 비교하여 확인되어야 합니다.
기존 케이블을 분리하지 않고도 모니터링할 수 있나요?
분할 코어 구조는 도체를 절단할 필요 없이 기존 케이블이나 버스바 주위에 설치하도록 특별히 설계되었습니다. 그러나 실제 전기 작업은 해당 안전 절차에 따라 자격을 갖춘 직원만 수행해야 합니다.
CTHW6 모델을 선택할 때 어떤 정보가 필요합니까?
중요한 선택 정보에는 1차 전류, 필요한 전류 비율, 도체 유형, 케이블 또는 부스바 치수, 구멍 크기, 정확도 요구 사항, 설치 환경 및 2차 연결 요구 사항이 포함됩니다.
준레이 전기은 맞춤형 서비스를 제공합니까?
예. Junray Electrical에서는 설치 치수 및 매개변수 요구 사항에 따라 비표준 사양을 맞춤 설정할 수 있다고 말합니다. 기술팀은 모델 선택 안내 및 판매 후 기술 지원도 제공할 수 있습니다.
결론
잘 설계된 변류기는 기존 저전압 배전 시스템의 현대화를 지원하면서 전기 모니터링을 더욱 실용적으로 만들 수 있습니다. 분할 코어 구조, 클래스 0.5/0.5S 정확도 사양, 절연 난연성 하우징, 에폭시 캡슐화 및 방수 연결 설계를 갖춘 CTHW6은 설치 유연성과 안정적인 전류 획득이 중요한 응용 분야에 적합합니다. 배전 개조, 에너지 모니터링 프로젝트 또는 실외 전기 모니터링 애플리케이션을 계획 중인 경우,저희에게 연락주세요준레이 전기에서는 전류 정격, 도체 치수, 정확도 요구 사항 및 적용 조건을 설명하여 모델 선택 및 적합한 맞춤형 솔루션을 논의합니다.
