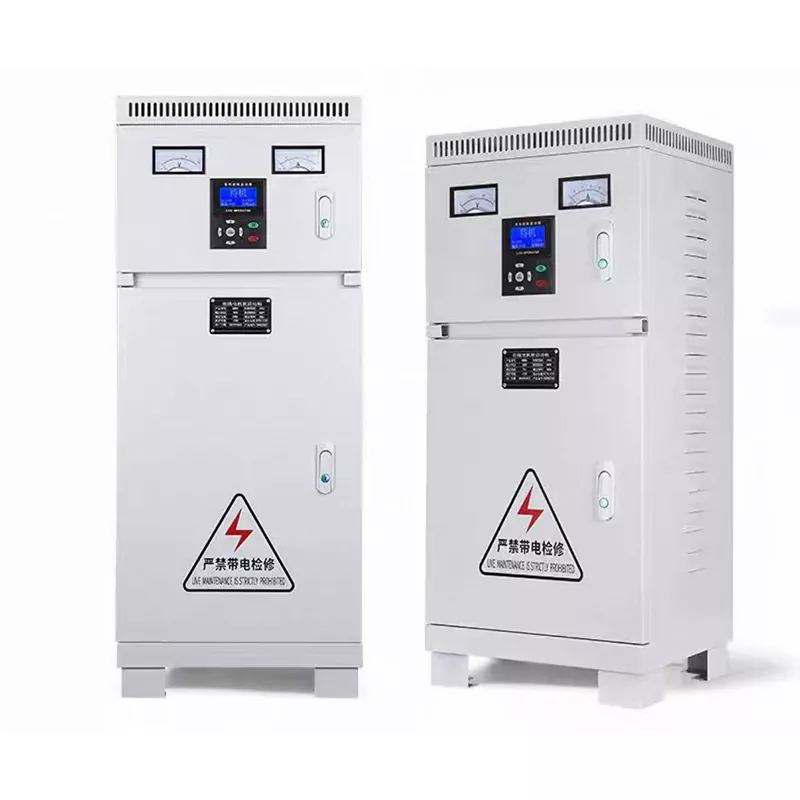

기계측 제어 상자

많은 기업이 크러셔, 볼밀과 같은 대용량 및 고부하 모터를 사용할 때 종종 딜레마에 직면합니다. 스타-델타 시동 토크가 부족하여 고부하 장비를 시동할 수 없고 정상적인 시동을 달성할 수 없습니다. 주파수 제어 캐비닛이 요구 사항을 충족할 수 있지만 비용이 많이 들고, 속도 조정이 필요하지 않고 고부하 시동만 필요한 시나리오의 경우 비용 낭비임은 의심할 여지가 없습니다. 대용량 고부하 모터의 시동 요구 사항을 정확하게 충족하고 시동 성능과 비용 관리를 모두 고려한 기계측 제어 상자가 등장했습니다.

기술 사양

주요 판매 포인트는 무엇입니까?

초고전력 헤비듀티 모터의 전용 시동 장치인 기계측 컨트롤 박스는 실제 사용 시 발생하는 실질적인 문제점을 직접 해결하는 여러 가지 장점을 제공합니다.

자가 결합 전압 감소, 그리드 서지 영향 절반 감소: 고품질 자가 결합 변압기가 장착되어 있어 시동 전류를 직접 시동의 1/4로 정확하게 줄일 수 있습니다. 이는 스타-델타 시동의 1/3보다 훨씬 낮은 수준으로 시동 시 그리드에 미치는 영향을 크게 줄이고 다른 장비의 정상 작동에 대한 간섭을 방지합니다. 다양한 초고전력 모터의 장기간 안정적인 시동에 적합합니다.

높은 토크 시동, 무거운 부하 시동 용이: 시동 토크는 직접 시동의 60%에 도달할 수 있으며 이는 스타-델타 시동의 토크를 훨씬 초과합니다. 크러셔, 볼밀 등 고하중 장비의 경우 스타-델타 스타트가 움직일 수 없는 문제를 완전히 해결하여 원활한 시동과 충분한 전력을 보장하고 장비를 신속하게 작동할 수 있도록 보장합니다.

넓은 전력 적응, 더 넓은 적용 범위: 정격 전력은 15kW에서 800kW까지 조정할 수 있으며 사용자 정의가 지원됩니다. 이는 스타-델타 시동 제어 캐비닛의 출력 범위보다 크며 다양한 초고전력 헤비듀티 모터를 완벽하게 포괄합니다. 소형 중장비이든 대형 산업용 장치이든 정확하게 일치시킬 수 있습니다.

다중 보호, 안정적인 작동 및 더욱 걱정 없는 기능: 과부하, 과전류, 과전압, 저전압 및 과열과 같은 다중 보호 기능이 통합되어 장비의 작동 상태를 실시간으로 모니터링할 수 있습니다. 이상이 발생하면 자동으로 기계를 정지시키고 모터와 자기결합 변압기를 보호하여 장비 손상 위험을 줄이고 추후 유지 관리 비용을 절감합니다. 작업이 더 안정적입니다.

50% 가격 절감을 통한 비용 효율적인 선택: 주파수 변환 제어 캐비닛에 비해 가격은 직접적으로 50% 절감됩니다. 중복된 속도 조절 기능에 많은 비용을 지출할 필요가 없습니다. 이는 고부하 시동 요구 사항에만 최적화되어 있어 구매자는 더 저렴한 비용으로 보다 적합한 시동 솔루션을 얻을 수 있고 조달 예산을 크게 절약할 수 있습니다.

구조 설계의 장점

Junray Electrical은 시동 장비의 연구 및 생산에 깊이 관여해 왔습니다. 구매자에게 전문적인 품질을 제공하는 것을 준수합니다. 기계측 컨트롤 박스의 모든 세부 사항은 실용성과 내구성의 균형을 이루도록 세심하게 개선되었습니다. 고품질 자동 결합 변압기가 장착되어 있으며 핵심 구성 요소의 품질이 우수하여 안정적인 전압 감소 시작과 충분한 토크를 보장합니다. 또한 수동 개입 없이 자동으로 시작 모드를 전환할 수 있는 정확한 시간 릴레이가 장착되어 있어 정확성과 신뢰성이 보장됩니다. 전용 방열 채널 설계로 장비 작동으로 인해 발생하는 열을 신속하게 제거하여 과열로 인한 부품 노화를 방지합니다. 표준화된 배선 프로세스는 전원과 제어 회로를 분리하고 수평 및 수직이므로 유지 관리가 용이하며 전기 안전 표준을 준수합니다.

실제 적용 시나리오는 무엇입니까?

탁월한 시동 성능과 광범위한 적응성 덕분에 기계측 제어 상자는 다양한 초고전력 대형 모터의 표준 시동 장비가 되어 여러 산업 시나리오에 정확하게 적응했습니다. 분쇄기 시나리오에서는 초고전력 분쇄기의 고부하 시동에 적합하며 충분한 전력과 원활한 시동을 제공합니다. 볼밀 시나리오에서는 볼밀의 고부하 시동을 쉽게 구동할 수 있어 스타 트라이앵글 시동 시 전력 부족 문제를 해결할 수 있습니다. 고출력 워터 펌프 시나리오에서는 초고전력 워터 펌프의 고부하 시동에 적합하여 급수 및 배수 시스템의 안정적인 작동을 보장합니다. 고전력 팬 시나리오에서는 초고전력 팬의 시동에 적합하며, 그리드 영향을 줄이고 팬의 원활한 작동을 보장하여 산업용 고부하 시동 요구 사항을 완전히 충족합니다.

즉시구매

비용 절감과 효율성 향상의 열쇠가 될 수 있는 호환 가능하고 안정적이며 비용 효과적인 대형 모터 시동 장치를 선택하십시오. 기계측 제어 상자는 Junray Electrical에서 개발 및 생산합니다. 품질을 보장하고 신속한 배송을 제공하며 우수한 애프터 서비스를 제공하여 어려운 중부하 모터 시동과 높은 비용의 문제점을 완벽하게 해결합니다. 주저하지 마십시오. 초대용량 대형 모터의 시동을 보다 원활하게 하고 작동의 신뢰성을 높여주는 비용 효율적인 저전압 배전함을 확보하려면 즉시 문의하십시오.

개조 프로젝트 개요

I. 프로젝트 배경

이 프로젝트에는 산업 단지의 폐수 처리장을 위한 배전 시스템 개조가 포함됩니다. 스테이션에는 고관성, 고부하 장비로 분류되는 여러 대의 고출력(132kW) 주 하수 펌프가 장착되어 있습니다. 원래 모터는 DOL(Direct-On-Line) 시동 방법을 사용했기 때문에 엄청난 돌입 전류가 발생했습니다. 각 시동으로 인해 공장의 부스바 전압이 갑자기 떨어지고 표시등이 깜박이며 다른 장비가 정지되거나 다시 시작되었습니다. 이로 인해 업스트림 주 회로 차단기에서 순간적인 과부하 트립이 자주 발생하고 접촉기 절단 또는 용접이 발생했습니다. DOL 시동을 장기간 사용하면 모터 권선이 심각하게 과열되고 장비 수명이 단축되며, 그리드 변동으로 인해 인근 정밀 제조 장비가 간섭되어 생산 안정성과 전기 안전이 심각하게 손상됩니다.

높은 시동 돌입 전류, 심각한 전압 강하 및 장비 취약성 문제를 해결하기 위해 모든 장치를 단권 변압기 감전압 시동 제어 캐비닛으로 교체했습니다. 이 접근 방식은 전압과 전류를 제한하여 고부하 모터의 원활한 시동을 보장함으로써 DOL 시동의 단점을 방지하고 전력망과 장비 모두의 안전하고 안정적인 작동을 보장합니다.

II. 개조 전 문제

대규모 시동 돌입 전류 및 심각한 전압 강하: 고출력 펌프의 직접 시동으로 인해 순간 전류가 정격 값의 5~7배에 도달하여 상당한 버스바 전압 강하가 발생하고 공장 전체의 전기 장비를 방해했습니다.

빈번한 업스트림 차단기 트립: 서지 전류 시작으로 인해 주 배전 캐비닛의 과부하 보호가 작동되었습니다. 단일 펌프를 가동하면 시설 전반에 걸쳐 국지적인 정전 및 생산 중단이 발생할 수 있습니다.

접촉기 및 모터 소손 위험 높음: 고전류 서지에 자주 노출되면 주 접촉기 접점이 제거되거나 함께 용접되고, 모터 권선은 고온 노후화로 인해 장비 고장률이 극도로 높아집니다.

자주 시작/중지할 수 없음 작동 한계: DOL 방법은 과도한 열 축적을 발생시켜 변동하는 폐수 부하(피크 및 비피크)에 대응하여 펌프를 시동 및 정지하는 작동 요구 사항을 충족할 수 없게 했습니다.

열악한 전력 품질 및 정밀 장비 간섭: 심각한 전압 변동으로 인해 근처의 자동 제어 기기 및 가변 주파수 드라이브(VFD) 장비에서 오류 및 데이터 드리프트가 발생하여 생산 정밀도가 저하되었습니다.

III. 장비 구성 계획

132kW 고출력, 고부하 워터 펌프의 시동 요구 사항을 해결하는 동시에 경제적 타당성과 운영 안정성의 균형을 맞추기 위해 현장에는 표준화된 자동 변압기 감소 전압 시동 제어 캐비닛이 장착되어 있습니다. 이 제품은 듀얼 탭(80% 및 65%) 감소 전압 시작 모드를 활용하고 시간 지연 릴레이를 통해 감소 전압과 전체 전압 작동 사이를 자동으로 전환하여 모터의 부드럽고 부드러운 시작을 보장합니다.

핵심장비 사양

모델: XJ01 시리즈 단권 변압기 감소 전압 시동 제어 캐비닛

호환 모터: 380V, 132kW 고전력 3상 비동기 워터 펌프 모터

시동 방법: 단권 변압기 감소 전압, 전류 제한 시동; 선택 가능한 이중 전압 탭(65%, 80%)

시동 특성: 시동 전류는 정격 전류의 2~3배로 제한되어 계통 영향을 크게 줄입니다.

제어 로직: 감소 전압 시작 → 시간 지연 안정화 → 전체 전압 작동으로 자동 전환; 완전 자동, 무인 전환

보호 기능: 과부하, 위상 손실, 단락, 지연된 스위칭 및 저전압 보호

핵심 구성 요소: 대용량 자동 변압기, 주/대기 스위칭 접촉기, 지능형 시간 컨트롤러, 열 과부하 계전기

응용 분야: 고출력 워터 펌프, 팬, 공기 압축기 등의 중부하 장비; 소프트 스타터 또는 가변 주파수 드라이브(VFD)에 비해 뛰어난 비용 성능을 제공합니다.

IV. 애플리케이션 하이라이트

시동 전류를 크게 줄이고 그리드 전압을 안정화합니다. 자동 변압기 기반 감소 전압 전류 제한을 사용하여 직기동 시동과 관련된 5~7x 서지 전류를 효과적으로 제거하여 상당한 버스바 전압 강하 또는 깜박임을 방지합니다.

부드러운 시작/정지를 보장하고 모터 장비를 보호합니다. 소프트 스타트는 충격과 진동을 제거합니다. 모터 온도 상승을 크게 낮추고 권선 노후화를 늦추어 장비 수명을 연장합니다.

업스트림 차단기 트립을 방지하고 지속적인 생산을 보장합니다. 제어 가능한 시동 전류는 업스트림 보호 장치의 불필요한 트립을 제거하여 개별 장비 시동으로 인해 발생하는 국부적인 정전 문제를 해결합니다.

견고한 구조 및 뛰어난 비용 대비 성능: 이 시스템은 소프트 스타터 또는 VFD에 비해 구조가 간단하고 고장률이 낮으며 비용이 경제적이면서도 열악한 산업 작동 조건에서 높은 복원력을 제공합니다. 완전 자동 작동 및 손쉬운 유지 관리: 수동 개입 없이 전체 전압 작동으로 자동 시간 지연 전환 기능이 있습니다. 향후 서비스를 단순화하고, 표준 교체 가능한 부품을 활용하며, 낮은 유지 관리 비용을 보장합니다.

V. 개조 후 운영 결과

제어 가능한 시동 전류 및 안정적인 그리드 품질: 모터는 서지나 전압 깜박임 없이 원활하게 시동됩니다. 공장 전반의 장비는 간섭 관련 오류 경고 없이 안정적으로 작동합니다.

업스트림 차단기 트립 제거: 여러 번의 시작-정지 테스트를 통해 업스트림 스위치가 우발적으로 트립되는 일이 없는 것으로 나타나 스타트업 중 정전 및 생산 중단 문제를 완전히 해결했습니다.

모터 및 접촉기의 고장률 제로: 시동 중 정상적인 온도 상승; 접촉 침식이나 고착이 없습니다. 모터 권선의 과열이나 노화가 없습니다. 100% 장비 무결성.

빈번한 시작-정지 작업에 적합: 폐수 처리장의 주야간 부하 변동에 따른 사이클링 시작 및 정지 요구 사항을 충족하여 작업 적응성을 크게 향상시킵니다.

첫 번째 시도에서 전기 승인 검사 통과: 시동 논리, 보호 기능 및 배전 표준이 모두 요구 사항을 충족하여 산업용 배전 표준화 검사를 성공적으로 통과했습니다.

6. 사례 요약

자동 변압기 감소 전압 시동 제어 캐비닛은 고전력 산업용 팬, 펌프 및 공기 압축기를 위한 가장 주류이며 비용 효율적인 시동 솔루션입니다. 핵심 원리: 자동 변압기를 사용하여 전압을 낮추고 전류를 제한함으로써 전력망 및 장비에 대한 시동 전류의 영향을 줄입니다. 이는 직접 온라인 시동(고전류, 장비 손상), 소프트 스타터(고장 발생하기 쉬운 전자 장치) 및 가변 주파수 드라이브(고비용)와 다릅니다. 내구성 있는 구조, 높은 안정성 및 적절한 비용을 갖춘 자동 변압기 시동은 오래된 공장의 기술 업그레이드 및 고전력, 중부하 장비의 배전 개조를 위해 선호되는 선택이며, 그리드 안전, 장비 수명 및 프로젝트 비용 효율성의 효과적인 균형을 유지합니다.
