APF 유효 전력 필터 캐비닛

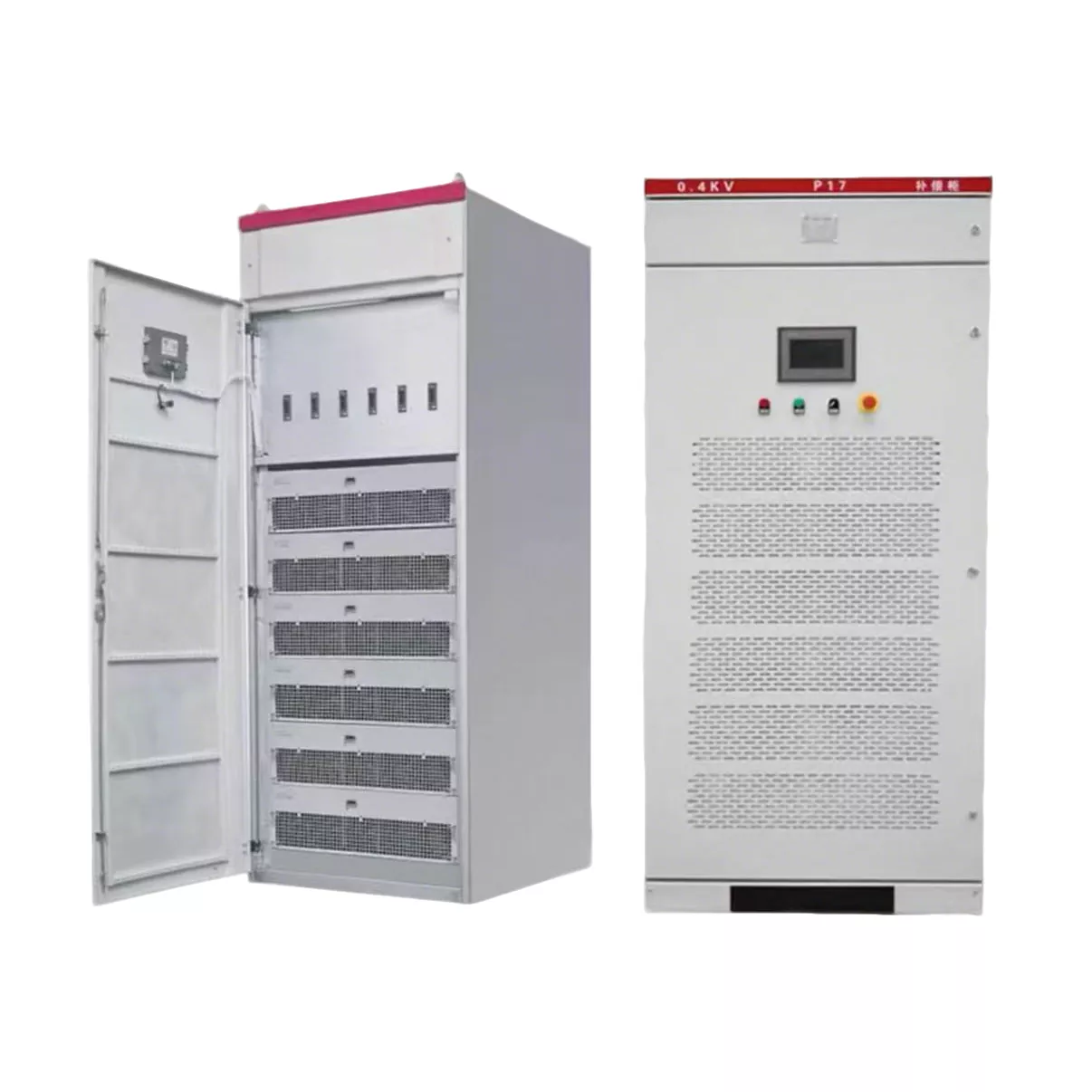

Junray Electrical APF 능동 전력 필터 캐비닛은 가변 주파수 드라이브, 정류기 및 UPS 시스템과 같은 비선형 부하로 인한 고조파 오염을 제거하도록 설계되었습니다. 2~50번째 고조파 차수에 걸쳐 실시간 고조파 보상을 제공하여 ≥95%의 완화 효율을 달성하고 총 고조파 왜곡(THDi)을 GB/T 14549 및 IEEE 519 표준 제한 내로 줄입니다. 이는 변압기, 케이블, 커패시터 및 민감한 다운스트림 장비를 과열, 조기 노후화 또는 고장으로부터 보호합니다. 캐비닛은 플로어 스탠딩형이고 IP4X 등급이며 과전압, 저전압, 과전류 및 과열 보호 장치를 포함한 다양한 내장형 보호 기능을 갖추고 있습니다. 제조 공장, 화학 시설, 데이터 센터 및 대규모 인프라 프로젝트에 적합합니다.

귀하의 공장에 동적 관리가 시급히 필요한 이유는 무엇입니까?

주파수 변환기, 정류 장비 등 비선형 부하가 널리 사용됨에 따라 전력망의 고조파 오염이 점점 심각해지고 있습니다. 이는 변압기의 과열을 유발하고 케이블의 노화를 가속화할 뿐만 아니라 커패시터 폭발, 계전기 보호 오작동 및 기타 심각한 사고로 이어질 수도 있습니다. 보다 직접적인 경제적 손실은 전력 공급 부서에서 부과하는 "고조파 벌금"에서 발생합니다. 기존의 수동 필터는 특정 주파수만 대상으로 할 수 있으며 시스템 임피던스와 공진하기 쉬워 2차 오염을 유발합니다. 당사의 APF 활성 전력 필터 캐비닛은 고급 동적 관리 기술을 채택합니다. 이는 전류 파형을 실시간으로 모니터링하고 고조파 진폭과 반대 방향이며 진폭이 동일한 보상 전류를 자동으로 식별 및 생성할 수 있는 전력망용 "정화기"와 같습니다. 이러한 "독극물 사용" 접근 방식은 고조파의 영향을 완전히 제거하고, 국가 표준 범위 내에서 총 고조파 왜곡률을 제어하며, 벌금 및 장비 소손 위험을 완전히 해소할 수 있습니다.

핵심 이점

이 APF Active Power Filter Cabinet의 핵심 가치는 높은 동적 응답 능력과 고정밀 제어 효과에 있습니다. 첫째, 공통 5차 및 7차 고조파는 물론 2차에서 50차까지의 고차 고조파를 포함하여 95% 이상의 고조파를 필터링할 수 있는 전대역 고조파 제어 기능을 갖추고 있습니다. 둘째, 고조파를 제어하고 선로손실을 감소시키며, 변압기의 실효부하율을 높여 전력품질을 대폭 향상시킵니다. 이는 변압기 용량의 확장에 해당합니다. 더 중요한 것은 민감한 다운스트림 장비를 효과적으로 보호하여 모터 및 주파수 변환기의 서비스 수명을 연장할 수 있다는 것입니다. 많은 공장에서 이 장비를 설치한 후 첫 달에 달성한 전기 절약 및 벌금 회피는 종종 장비 비용의 상당 부분을 충당하여 매우 높은 투자 수익을 가져옵니다.

Junray Electrical의 약속

ISO, CE, CCC 등 국제 인증을 획득한 숙련된 제조업체인 Junray Electrical은 산업 환경의 열악함을 잘 알고 있습니다. 이 APF 능동형 전력 필터 캐비닛은 플로어 스탠딩 설계를 채택하고 IP4X 보호 수준을 갖추고 있어 다양한 배전실 환경에 적합합니다. 내부에는 표준화된 전력 및 약한 전류 분리 배선 기술과 결합된 고품질 APF 능동 필터 모듈을 사용하여 시스템의 전자기 호환성과 안정성을 보장합니다. 이 장비는 빈번한 수동 조정 없이 부하 변화에 자동으로 적응할 수 있는 강력한 지능형 감지 기능을 갖추고 있습니다. 동시에 과전압, 저전압, 과전류 및 과열 보호와 같은 다중 보호 메커니즘이 내장되어 있습니다. 시스템에 이상이 발생하면 자동으로 종료되고 경보가 울립니다. 전용 냉각 및 환기 설계를 통해 장기간 고부하 작동 중에도 모듈이 조용하고 안정적인 상태를 유지합니다.

널리 적용 가능한 시나리오

당사의 APF 활성 전력 필터 캐비닛은 전력 품질에 대한 요구 사항이 매우 높은 장소에서 널리 사용됩니다. 주파수 변환기가 많은 제조 공장, 정류 장비를 갖춘 화학 공장, 데이터 밀도가 높은 데이터 센터에서는 "전력망 수호자"로서 없어서는 안될 존재입니다. 대규모 인프라 프로젝트의 경우 건설 장비에서 발생하는 고조파 간섭을 효과적으로 관리할 수도 있습니다. Junray Electrical을 선택한다는 것은 기술을 이해하고 품질을 중요시하는 파트너를 선택한다는 의미입니다. 고객의 배전 시스템이 최적의 상태에 도달할 수 있도록 선정부터 설치, 판매 후까지 전 과정 서비스를 제공합니다.

기술 사양

사례 연구

이 프로젝트에는 시립 2차 하수 처리장이 포함됩니다. 주요 부하는 유입수 리프트 펌프, 리턴 펌프, 폭기 송풍기 및 슬러지 탈수 장비를 포함합니다. 모든 장비는 속도 제어를 위해 가변 주파수 드라이브(VFD)와 소프트 스타터를 활용하며 이는 고강도 비선형 부하와 관련된 일반적인 시나리오를 나타냅니다.

확인된 문제

발전소의 원래 저전압 배전 시스템에는 표준 무효 전력 보상 커패시터 뱅크만 장착되어 있었고 고조파 완화 장비가 부족했습니다. 장기간 운영으로 인해 지속적인 생산이 자주 중단되는 다양한 전력 품질 문제가 발생하여 포괄적인 완화를 위한 능동 전력 필터(APF) 설치가 시급히 필요해졌습니다.

심각한 고조파 왜곡: 현장 전력 품질 테스트 결과 저전압 측에서 전류의 총 고조파 왜곡(THDi)이 27.6%로 나타났으며, 5차, 7차, 11차 및 13차의 주요 특성 고조파가 허용 한계를 훨씬 초과했습니다.

잦은 커패시터 뱅크 오류: 무효 전력 보상 커패시터는 부풀어오르는 현상, 절연 파괴, 트립 등으로 인해 제대로 전환할 수 없게 되는 경우가 많습니다. 결과적으로 낮은 역률로 인해 역률 조정 비용에 따른 금전적인 벌금이 부과될 위험이 있었습니다.

심각한 장비 과열: 저압 부스바, 전력 케이블, 변압기에서 비정상적인 온도 상승이 관찰되어 케이블 절연체 노화가 가속화되고 화재 위험이 발생했습니다.

불안정한 자동화 시스템: PLC, 계측 및 온라인 모니터링 장비는 고조파 간섭으로 인해 데이터 변동 및 비정상적인 판독으로 인해 프로세스 인터록이 잘못 트리거되는 경우가 있었습니다.

분전함의 불필요한 트립: 고조파로 인해 과도한 영상열 및 왜곡된 전류가 발생하여 저전압 회로 차단기 및 누전 보호 장치의 불필요한 트립이 자주 발생하여 지속적인 하수 처리가 중단됩니다.

해결책

부하 특성과 고조파 테스트 데이터를 바탕으로 저전압 배전실의 0.4kV 메인 부스바에 300A APF 능동 필터링 캐비닛을 중앙 병렬 구성으로 설치했습니다. 이 설정은 병렬 연결을 사용하여 모든 주파수 범위에서 고조파를 동적으로 완화하는 동시에 동적 무효 전력 보상을 제공하고 그리드 공진을 억제합니다. 장비 사양:

모델: 저전압 유효 전력 필터 (APF-300A/380V)

설치장소 : 0.4kV 저전압 주배전실

보상 방법: 실시간 병렬 활성 완화

완화 범위: 전체 스펙트럼 고조파(2~50차); 동시 고조파 완화 및 동적 무효 전력 보상

응답 시간: ≤5ms; 가변 주파수 드라이브(VFD) 팬 및 펌프의 동적 변동 부하와 호환 가능

고조파 규정 준수: 시스템 THDi가 27.6%에서 8% 미만으로 감소했습니다.

결과

커패시터 캐비닛 오류의 완전한 해결: 고조파 공진 간섭 제거; 커패시터가 더 이상 부풀어 오르거나 트립되지 않습니다. 무효전력 보상시스템이 안정적으로 동작합니다.

장비 온도 상승 대폭 감소: 변압기, 부스바, 케이블의 발열 문제가 눈에 띄게 개선되었습니다. 장기적인 고온 저하 위험을 제거합니다. 배전 장비의 서비스 수명을 연장했습니다.

안정적인 자동화 제어 시스템: 고조파 간섭이 완전히 제거되었습니다. PLC, 센서 및 온라인 모니터링 장비의 데이터는 불규칙한 변동이나 잘못된 인터록 트립 없이 안정적으로 유지되었습니다.

향상된 전원 공급 장치 신뢰성: 저전압 스위치의 불필요한 트리핑 문제를 완전히 해결했습니다. 폐수 처리 공정의 지속적이고 안정적인 24시간 운영을 보장합니다. 생산 중단을 방지했습니다.
