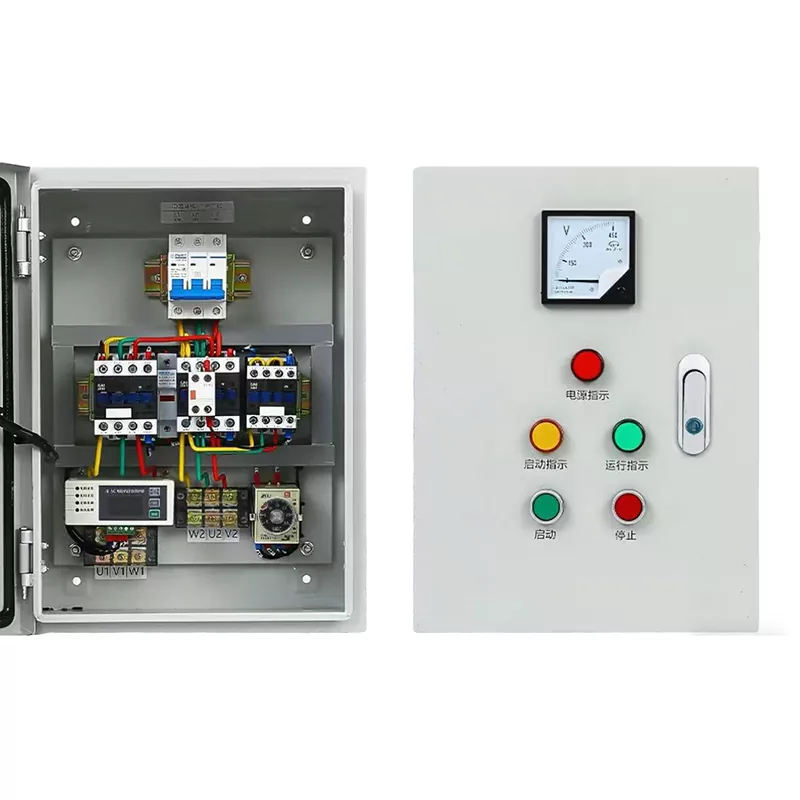

Star-Delta 스타터 제어 캐비닛

Junray Electrical Star-Delta 스타터 제어 캐비닛은 속도 조절이 필요하지 않은 고전력 모터용으로 특별히 설계된 비용 효율적인 감소 전압 스타터 솔루션입니다. 스타-델타 기동 기술을 활용하여 기동 전류를 직입 기동 수준의 1/3로 줄여 과도한 돌입 전류로 인한 그리드 전압 강하, 기계적 충격 및 장비 손상을 효과적으로 제거합니다. 간단하고 견고한 구조로 가변 주파수 드라이브에 비해 신뢰성이 훨씬 높고 고장률이 낮으며 비용은 약 60% 저렴합니다. 정격 전력 범위는 IP40 보호 기능을 갖춘 15kW~315kW이며 바닥 장착형과 벽 장착형 설치를 모두 지원합니다. 원활한 시동과 장비 보호가 중요한 산업, 도시 및 상업 환경의 워터 펌프, 팬, 공기 압축기 및 컨베이어 벨트와 같은 고전력 애플리케이션에 적합합니다.

고출력 모터용으로 특별히 개발됨

많은 기업이 고전력 모터를 사용할 때 두 가지 핵심 문제에 직면하게 됩니다. 첫째, 모터를 직접 시동하면 시동 전류가 너무 커서 전력망에 큰 영향을 미치고 다른 장비의 정상적인 작동에 영향을 미칠 뿐만 아니라 모터가 쉽게 손상되어 장비가 손상되고 생산이 중단됩니다. 둘째, 시동 전류 문제를 해결하기 위해 주파수 변환 제어 캐비닛을 사용하는 것은 너무 비쌉니다. 속도 조절이 필요하지 않지만 시동 전류만 줄여야 하는 시나리오의 경우 비용이 매우 낮아 비용 낭비가 발생합니다.

Star-Delta 스타터 제어 캐비닛은 이러한 문제점을 해결하기 위해 정확하게 설계되었습니다. 고출력 모터용으로 특별히 개발된 이 제품은 복잡한 구조가 필요 없이 효율적인 전압 감소 시동을 달성하고 실용성과 경제성의 균형을 이루며 속도 조절이 필요하지 않은 다양한 고출력 모터의 시동 요구를 완벽하게 충족합니다.

기술 사양

핵심 이점

전력망을 보호하고 모터의 내구성을 높이기 위해 시동 중 전압을 줄입니다.

시동 중에는 시동 전류를 직접 시동 전류의 1/3로 정확하게 줄일 수 있는 스타-델타 연결 방식이 채택되었습니다. 이는 전력망에 대한 대전류의 영향을 완전히 제거하고 다른 장비에 영향을 미치는 그리드의 전압 변동을 방지하며 과도한 시동 전류로 인해 모터가 소손되는 것을 효과적으로 방지하여 모터의 수명을 연장하고 장비 교체 비용을 줄이며 대용량 모터 시동의 핵심 문제점을 해결합니다.

비용 효율적인 선택

가변 주파수 제어 캐비닛과 비교하여 Star-Delta 스타터 제어 캐비닛의 가격은 60% 직접적으로 절감되었습니다. 복잡한 가변 주파수 장비에 많은 돈을 쓸 필요가 없습니다. 속도 조정이 필요하지 않고 시작 전류만 줄여야 하는 시나리오의 경우 사용 요구 사항을 완전히 충족하여 기업의 조달 비용을 크게 줄이고 이후 운영 및 유지 관리 투자를 줄일 수 있습니다. 동종 제품에 비해 가격 대비 성능이 훨씬 뛰어납니다.

간단하고 안정적인 구조

복잡한 주파수 변환 모듈을 버리고 간단하고 실용적인 구조 설계를 채택하여 작동 중에 고장률이 매우 낮고 더욱 안정적입니다. 부하가 안정적이고 장비 유지 관리가 거의 필요하지 않은 시나리오에 특히 적합합니다. 유지보수를 위해 자주 가동을 중단할 필요가 없어 장비 고장으로 인한 생산 중단이 줄어들고 생산 효율성이 향상됩니다.

다양한 안전 보호

과부하, 과전류, 과전압, 저전압 보호 기능이 통합되어 모터의 작동 상태를 실시간으로 모니터링할 수 있습니다. 모터에 이상이 나타나면 장비가 자동으로 종료되어 모터 및 관련 장비를 효과적으로 보호하고 장비 손상을 방지하며 장비 고장으로 인한 잠재적인 안전 위험과 경제적 손실을 방지하고 보다 안정적인 작동을 보장합니다.

설치가 편리하고 효율적입니다.

설치 과정은 간단합니다. 디버깅에 많은 시간을 소비하는 전문 기술자가 필요하지 않습니다. 신속하게 완료할 수 있으며 빠르게 발전하는 다양한 엔지니어링 프로젝트에 적합합니다. 설치 시간을 단축하고 장비를 최대한 빨리 사용할 수 있어 프로젝트 진행 효율성이 향상됩니다.

상세한 부품 분해

Star-Delta 스타터 제어 캐비닛은 모든 세부 사항에 세심한 주의를 기울입니다. 핵심 부품부터 배선 과정까지 업계 표준을 엄격하게 준수합니다. 고품질의 제품으로 조달에 대한 우려를 없애고 장기적으로 안정적인 운영을 보장합니다. 전용 별삼각형 시작 모듈이 장착되어 있습니다. 핵심 구성 요소는 품질이 우수하며 전압 감소 시동을 정확하게 달성하여 시동 전류를 효과적으로 줄일 수 있습니다. 또한 모터 작동의 안전을 완벽하게 보호하고 비정상적인 상황을 방지하기 위해 여러 보호 구성 요소가 있습니다. 정밀한 시간 릴레이는 수동 조작 없이도 정밀한 전환과 안정적인 작동을 통해 별형 시작 모드와 삼각형 시작 모드 사이를 자동으로 전환할 수 있습니다. 전용 방열 및 환기 설계로 장비 작동 중 발생하는 열을 신속하게 제거하여 과열로 인한 부품의 노화를 방지하고 장비의 수명을 연장합니다. 표준 배선 프로세스를 통해 전원선과 신호선의 분리가 보장되며 직선 및 수직 배선, 명확한 단자 표시가 있어 추후 유지 관리가 편리하며 안전 표준도 준수하여 원활한 프로젝트 승인이 가능합니다.

다양한 대용량 모터 시동 요구 사항 충족

뛰어난 성능과 유연한 적응성을 갖춘 Star-Delta 스타터 제어 캐비닛은 속도 조절이 필요하지 않은 다양한 대용량 모터 시나리오에서 널리 사용되며 다양한 산업의 시동 요구 사항과 정확하게 일치합니다.

대용량 워터 펌프 시나리오에서는 다양한 대용량 워터 공급 펌프에 적합하며 원활한 압력 감소 시동을 달성하고 과도한 시동 전류로 인한 펌프 손상을 방지합니다.

대용량 팬 시나리오에서는 다양한 대용량 팬의 시동에 사용할 수 있으며 시동 전류를 줄이고 팬의 안정적인 작동을 보장합니다.

대용량 공기 압축기 시나리오에서는 시동의 원활함과 장비 보호를 모두 고려하여 공기 압축기 시동에 적합합니다.

대용량 컨베이어 벨트 시나리오에서는 컨베이어 벨트가 원활하게 시작되도록 도와 장비 마모를 줄이고 운반 효율성을 향상시킵니다.

동시에 산업 생산, 도시 공학 또는 다양한 가공 공장 등 속도 조절이 필요하지 않은 기타 다양한 대용량 모터와도 호환되어 적응할 수 있습니다.

개조 프로젝트 개요

프로젝트 프로필

이 프로젝트에는 상업 단지의 소방 펌프용 전기 시스템 개조가 포함됩니다. 설치에는 30kW 주 화재 스프링클러 펌프와 압력 안정화 펌프 세트가 포함됩니다. 클래스 I 비상 소방 부하로 분류된 이 시스템은 시동 안정성, 그리드 영향 최소화 및 장비 신뢰성에 대한 높은 기준을 요구합니다.

원래 장비는 DOL(직접 온라인) 시동 방법을 활용했습니다. 시동 시 막대한 돌입 전류로 인해 전압 강하, 조명 깜박임, 업스트림 회로 차단기의 순간 과부하가 자주 발생했습니다. 또한 시동 서지로 인해 펌프의 기계적 구조가 손상되고 모터 수명이 단축될 위험이 있었습니다. 시동 전류를 줄이고 원활한 시동을 보장하며 전력망과 소방 장비를 모두 보호하기 위해 시스템을 스타-델타(Y/Δ) 감소 전압 시동 제어 캐비닛으로 업그레이드하여 저영향 시동에 대한 화재 안전 코드 요구 사항을 충족했습니다.

개조 전 문제

과도한 시동 돌입 전류: DOL 시동 전류가 정격 전류의 6~7배에 도달하여 그리드 전압 변동과 현장 장비의 순간적인 정전을 자주 발생시켰습니다.

기계적 충격 손상: 전전압 "하드" 시동 중 과도한 순간 토크로 인해 펌프 커플링과 베어링이 반복적인 응력을 받게 되어 높은 고장률, 소음 및 진동이 발생합니다.

업스트림 차단기 트립: 높은 돌입 전류로 인해 들어오는 회로 차단기에 순간적인 과부하가 발생하여 가끔 성가신 트립이 발생하고 소방 장비가 안정적으로 작동하지 않을 위험이 있습니다.

화재 안전 승인 기준 미준수: 고출력 소방 펌프의 경우 직접 시동이 엄격히 금지됩니다. 감전압 시동은 필수입니다. 원래의 시작 방법은 허용 기준을 충족하지 못했습니다.

빈번한 시동-정지 주기를 처리할 수 없음: DOL 시동은 높은 열 손실을 수반하므로 소방 시스템 시운전 및 연결 테스트 중에 필요한 빈번한 시동-정지 작동에 적합하지 않습니다.

장비 구성 계획

30kW 소방펌프 모터 사양과 소방 전기 코드를 바탕으로 스타-델타 전용 감압 시동 제어 캐비닛을 설치했습니다. 이 캐비닛은 스타 구성 감소 전압 시동과 델타 전전압 작동으로의 자동 시간 지연 스위치를 용이하게 합니다. 과부하, 위상 손실, 단락, 열 문제에 대한 보호 기능은 물론 로컬 및 원격 연결 제어 기능도 갖추고 있습니다. 핵심장비 사양

제어 부하: 30kW 3상 소방 스프링클러 펌프 모터

기동 방법: 스타(Y) 감전압 기동 → 정격 작동을 위해 델타(Δ)로 시간 지연 전환

기동 전류: 직입 기동 전류의 1/3로 감소; 그리드 영향을 크게 최소화합니다.

제어 구성 요소: 주 접촉기, 스타 접점 접촉기, 작동 접촉기, 시간 지연 계전기, 열 과부하 보호 장치

전환 시간: 전환을 위한 지능형 7초 지연; 원활한 무부하 펌프 시동 특성에 최적화됨

제어 기능: 로컬 수동 시작, 화재 경보 연결을 통한 원격 시작, 작동 피드백, 오류 경보

보호 기능: 위상 손실 보호, 과부하 보호, 단락 보호, 열 과부하 차단 보호

개조 하이라이트

기동 충격의 대폭 감소: Star-Delta 감소 전압 기동은 돌입 전류를 합리적인 범위로 제한하여 전압 강하 및 그리드 변동을 효과적으로 제거합니다.

매우 부드러운 시동: 소프트 시동으로 가혹한 기계적 충격을 제거합니다. 펌프, 모터 및 배관에 대한 수격 현상을 크게 줄여 장비 수명을 연장합니다.

강력하고 안정적인 보호 논리: 여러 전기 보호 계층이 위상 손실, 과부하 및 회전자 잠금 오류를 정확하게 감지하여 시기적절한 종료 및 경보를 트리거하여 장비 작동 준비 상태를 보장합니다.

화재 시스템 연결 지원: 화재 경보 제어판과 통합되어 화재 발생 시 자동 시작, 원격 시작/중지 및 상태 피드백을 활성화하고 화재 안전 수용 표준을 완벽하게 준수합니다.

성숙한 설계 및 낮은 고장률: Star-Delta 제어 회로는 간단하고 안정적이며 유지 관리가 쉽고 간섭에 대한 저항력이 높아 장기간 대기 상태를 유지하지만 필요할 때 즉시 작동해야 하는 소방 장비에 이상적입니다.

개조 후 운영 결과

안정적인 전력망 작동: 돌입 전류가 대폭 감소됩니다. 설비 내에 전압 변동이나 빛 깜박임이 발생하지 않으며, 순간적인 과부하로 인해 상류 차단기가 트립되지 않습니다.

부드럽고 충격 없는 시동: 진동과 소음이 크게 감소하면서 모터와 펌프가 부드럽게 시동됩니다. 파이프라인 수격 현상과 관련된 위험이 완전히 제거됩니다.

정확하고 안정적인 보호: 잘못된 경보나 의도하지 않은 작동 없이 여러 테스트 실행 및 연결 테스트가 성공적으로 수행되었습니다. 100% 장비 운영 무결성.

성공적인 화재 안전 승인: 시동 방법, 제어 로직 및 연결 기능은 화재 안전 시스템의 전기 설계 코드를 완벽하게 준수하여 최종 승인 검사를 통과합니다.

O&M 비용 절감: 장비 고장률이 크게 감소했습니다. 잦은 수리나 기계 부품 교체가 필요하지 않아 안정적이고 신뢰할 수 있는 장기간 작동이 보장됩니다. 사례 요약

Star-Delta 감소 전압 시동 제어 캐비닛은 30kW ~ 132kW 범위의 워터 펌프, 팬, 산업용 모터 및 소방 시스템과 같은 고전력 장비를 위한 가장 널리 사용되고 성숙한 시동 솔루션을 나타냅니다. 간단한 구조, 높은 안정성, 낮은 고장률, 뛰어난 경제성이 특징으로 모터 기동 서지를 효과적으로 완화하고 전력망과 기계 장비를 모두 보호합니다. 화재 안전 및 산업 전기 표준을 준수하며 토목 건물, 지자체 프로젝트 및 산업용 전력 시스템의 표준 제어 장비 역할을 합니다.
