유연한 절연 코일 구조를 특징으로 하는 이 제품은 테스트 중인 도체를 쉽게 구부리고 감쌀 수 있으므로 기존 회로를 분해하거나 전원을 차단할 필요 없이(저전압 안전 프로토콜에 따라 작동하는 경우) 신속한 전류 샘플링이 가능합니다. 전용 적분기와 결합하면 표준 전류 또는 전압 신호를 출력하므로 에너지 미터, 파형 레코더, 온라인 모니터링 시스템 및 PLC와 같은 장치에 직접 연결할 수 있습니다.
기존의 강성 변류기에 비해 이 유연한 분할 코어 변압기는 가볍고 적응성이 뛰어나며 설치 비용이 효율적입니다. 특히 불규칙한 모양의 모선, 대구경 케이블 및 제한된 캐비닛 공간과 같이 기존 변압기를 장착할 수 없는 시나리오에 적합하므로 산업용 배전, 전기 테스트 및 신에너지 발전소 유지 관리에 선호되는 도구입니다.
1. 유연하고 구부릴 수 있음
코일 본체는 유연한 절연 외피를 갖추고 있어 원형 케이블, 직사각형 부스바, 불규칙한 모양 및 대구경 버스 라인을 포함한 다양한 도체 주위를 자유롭게 구부리고 감쌀 수 있습니다. 이는 설치 공간과 도체 모양 제한을 극복하여 기존 강성 변압기와 관련된 설치 문제를 해결합니다.
2. 개방형 구조
결합 개방형-폐쇄형 설계를 활용하므로 케이블을 절단하거나 부스바를 분해할 필요가 없습니다. 저전압 시나리오의 경우 인증된 전기 기술자는 시스템이 가동되는 동안 이를 설치할 수 있으므로 개조 일정을 크게 단축하고 생산 중단이나 정전으로 인한 손실을 방지할 수 있습니다. 노후화된 배전 시스템을 업그레이드하고 개조하는 데 이상적입니다.
3. 넓은 측정 범위
이는 수십 암페어에서 수만 암페어까지의 AC 전류 측정을 지원합니다. 뛰어난 선형성과 철심 자기 포화 위험이 없는 이 제품은 상용 주파수 전류, 고조파 전류, 과도 펄스 전류 및 낙뢰 서지 전류에 대한 안정적인 측정을 제공하여 표준 측정 및 특수 테스트의 이중 요구 사항을 충족합니다.
4. 매칭 적분기
코일의 차동 출력 신호를 표준 5A/1A 전류 신호 또는 0-5V/4-20mA 전압 신호로 변환하는 전용 통합 모듈이 표준으로 제공됩니다. 추가 교정 없이 다양한 측정 장비, 모니터링 시스템, 통합 보호 장치에 직접 연결됩니다.
5. 우수한 단열 성능
코일은 이중층 절연 프로세스를 활용하여 높은 유전 강도와 고전압 및 습도에 대한 저항성을 제공하므로 실내 산업 배전 환경에 적합합니다. 커넥터에는 안정적인 자기 회로 폐쇄를 보장하는 정밀 인터페이스가 있어 정확하고 신뢰할 수 있는 측정 데이터를 얻을 수 있습니다.
6. 가볍고 휴대성이 뛰어납니다.
유연한 스플릿 코어 변압기는 동일한 등급의 기존 변압기보다 무게가 훨씬 가볍습니다. 한 사람이 운반하고 조작할 수 있으며, 현장 설치에 중장비가 필요하지 않아 인건비와 시간 비용이 대폭 절감됩니다.
전력 시스템: 변전소, 배전실(오류 기록, 과도 전류 감지, 고조파 분석, 라인 검사).
산업 제조: 야금, 화학 처리 및 광업 분야의 대형 모터, 변압기 및 정류기에 대한 온라인 고전류 모니터링.
새로운 에너지: PV 발전소, 에너지 저장 스테이션, 풍력 전력망 연결을 위한 AC 고전류 획득 및 고장 전류 기록.
배전 개조: 전력 중단 없이 레거시 스위치기어 및 부스바 트렁킹 시스템의 전류 모니터링을 개조합니다. 에너지 관리 시스템 업그레이드.
테스트 및 검사: 전기 장비 온도 상승 테스트, 단락 테스트, 낙뢰 서지 테스트 및 공장 교정.
도시 인프라: 철도 운송, 데이터 센터 및 대규모 상업 단지에 대한 배전 O&M 및 문제 해결.
작업을 시작하기 전에 측정할 회로의 전압 레벨을 확인하십시오. 고전압 작동의 경우 전원 끄기 및 전압 확인 절차를 엄격히 따르십시오. 저전압 활선 작업은 적절한 절연 보호를 사용하여 인증된 전기 기술자가 수행해야 합니다.
코일 커넥터를 열고 유연한 코일을 측정 중인 도체 주위에 완전히 감싸고 뒤틀림이나 겹침이 없는지 확인하십시오. 그런 다음 커넥터를 단단히 고정하여 결합 표면이 서로 완벽하게 맞도록 합니다.
올바른 극성(양극/음극)에 주의하면서 표시에 따라 코일 출력 리드를 적분기의 해당 단자에 연결합니다.
전원 공급 장치를 적분기에 연결하고 적분기의 출력을 측정 장비, 데이터 수집 터미널 또는 기타 장비에 연결합니다. 모든 배선이 올바른지 확인한 후 측정 장비의 전원을 켜고 데이터 표시가 정상인지 확인하십시오. 그러면 설치가 완료됩니다.
유연한 분할 코어 변압기는 AC 전류 측정에만 적합합니다. DC 정전류 감지에 사용해서는 안됩니다.
코일을 설치할 때 결합 표면이 깨끗하고 잔해가 없는지, 코일이 제자리에 완전히 고정되었는지 확인하십시오. 그렇지 않으면 측정 정확도에 영향을 미칩니다.
코일을 과도하게 구부리거나 으스러뜨리지 마십시오. 절연 손상 및 관련 안전 위험을 방지하려면 날카로운 물체로 절연 외피를 긁지 마십시오.
Rogowski 코일의 2차측은 전압 출력을 제공합니다. 단락은 엄격히 금지됩니다. 잘못된 극성으로 인한 손상을 방지하려면 사양에 따라 함께 제공되는 적분기를 배선하십시오.

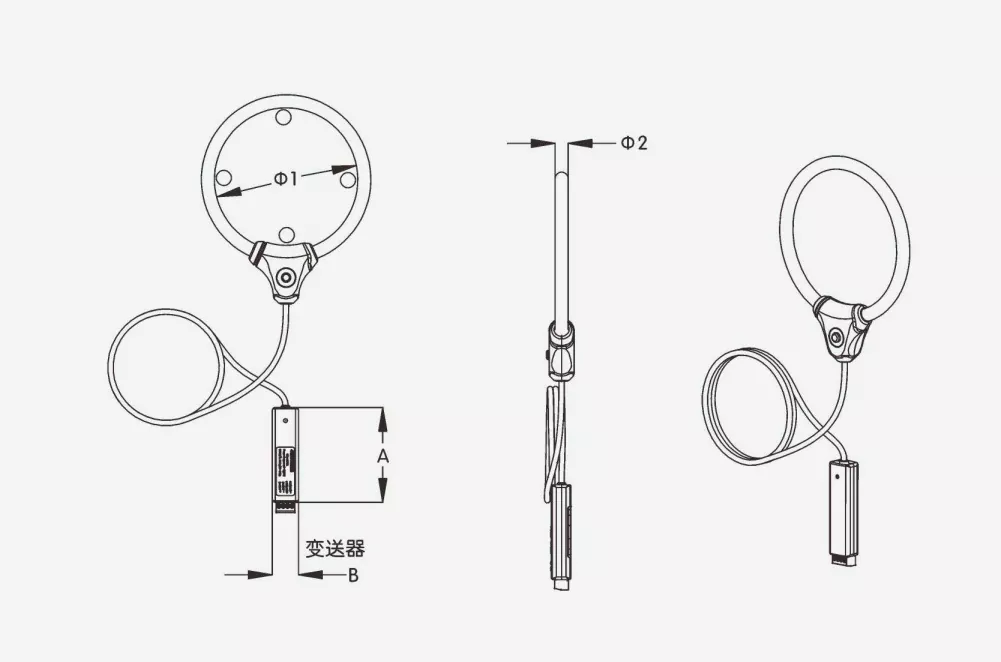

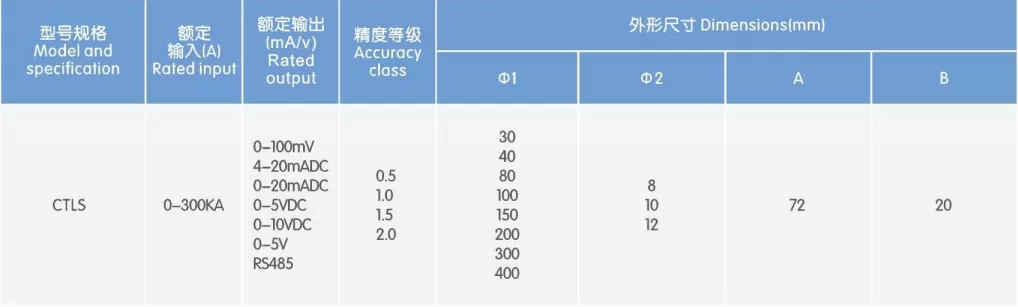

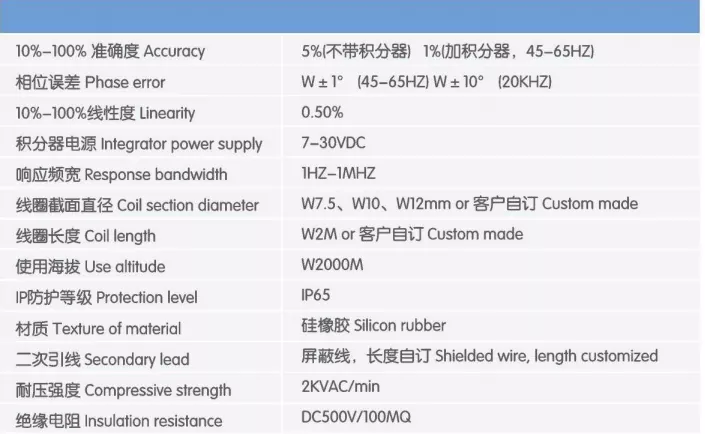

유연한 코일 본체: 고인성 다중 가닥 에나멜 와이어를 사용하여 감겨 있으며 난연성의 유연한 절연 피복으로 싸여 있습니다. 굽힘 및 노화에 강하고 복잡한 설치 각도에 적응할 수 있습니다.
정밀 결합 커넥터: 정밀 잠금 메커니즘이 내장된 고강도 엔지니어링 플라스틱 하우징. 낮은 자기 저항으로 단단히 고정됩니다. 편리한 푸시-투-락 디자인이 특징입니다.
전용 통합 모듈: 낮은 온도 드리프트와 높은 안정성을 제공하는 산업용 등급 신호 처리 칩을 사용합니다. 배선 오류를 최소화하기 위해 전원 표시등과 명확하게 표시된 단자가 포함되어 있습니다.
강화된 케이블 설계: 코일과 통합 장치 사이의 연결 케이블은 구부러지거나 당겨지지 않도록 강화되었습니다. 장력과 노화에 강하므로 복잡한 현장 배선 환경에 적합합니다.
Q1: Rogowski 코일과 표준 변류기의 차이점은 무엇입니까?
A: 표준 변류기는 철심 자기 회로에 의존하며 자기 포화가 발생하기 쉽습니다. 일반적으로 설치 시 회로 분리가 필요한 견고한 고정 구조가 특징입니다. 이와 대조적으로 Rogowski 코일은 자기 포화에 영향을 받지 않는 유연한 중공 구조를 갖추고 있으며 넓은 측정 범위를 제공하고 개폐 설치가 가능하므로 고전류 애플리케이션, 개조 프로젝트 및 특수 설치 시나리오에 이상적입니다.
Q2: 유연한 분할 코어 변압기를 에너지 계량에 사용할 수 있습니까?
A: 표준 클래스 0.5 제품은 일반적인 에너지 소비 및 전류 모니터링에 적합합니다. 무역 결제와 관련된 고정밀 계량 애플리케이션의 경우 클래스 0.2 고정밀 버전을 사용자 정의할 수 있습니다. 이 요구 사항을 미리 지정하십시오.
Q3: 고전압 배전반 내부에 사용할 수 있나요? A: 그렇습니다. 하지만 시스템 전압 수준에 적합한 절연 등급을 가진 코일을 선택해야 합니다. 또한 설치 및 작동은 자격을 갖춘 인력이 고전압 작업에 대한 안전 규정을 엄격히 준수하여 수행해야 합니다.
Q4: 통합 장치 없이 코일을 별도로 구입할 수 있습니까?
A: 예, 코일이나 통합 장치는 개별적으로 구입할 수 있습니다. 그러나 주문하기 전에 기존 장비와의 인터페이스 및 신호 호환성 요구 사항을 확인하십시오. 닝보 항저우만 신지역 차량 제조 기지의 스탬핑 작업장을 위한 특별 전력 품질 테스트 프로젝트
프로젝트 이름: 닝보 항저우만 신지역 원주민 브랜드 차량 제조 기지의 스탬핑 워크숍을 위한 돌입 전류 감지 및 특수 전력 품질 테스트
위치: 저장성 닝보시 항저우만 신구 자동차 제조 산업 단지
시행일: 2024년 9월

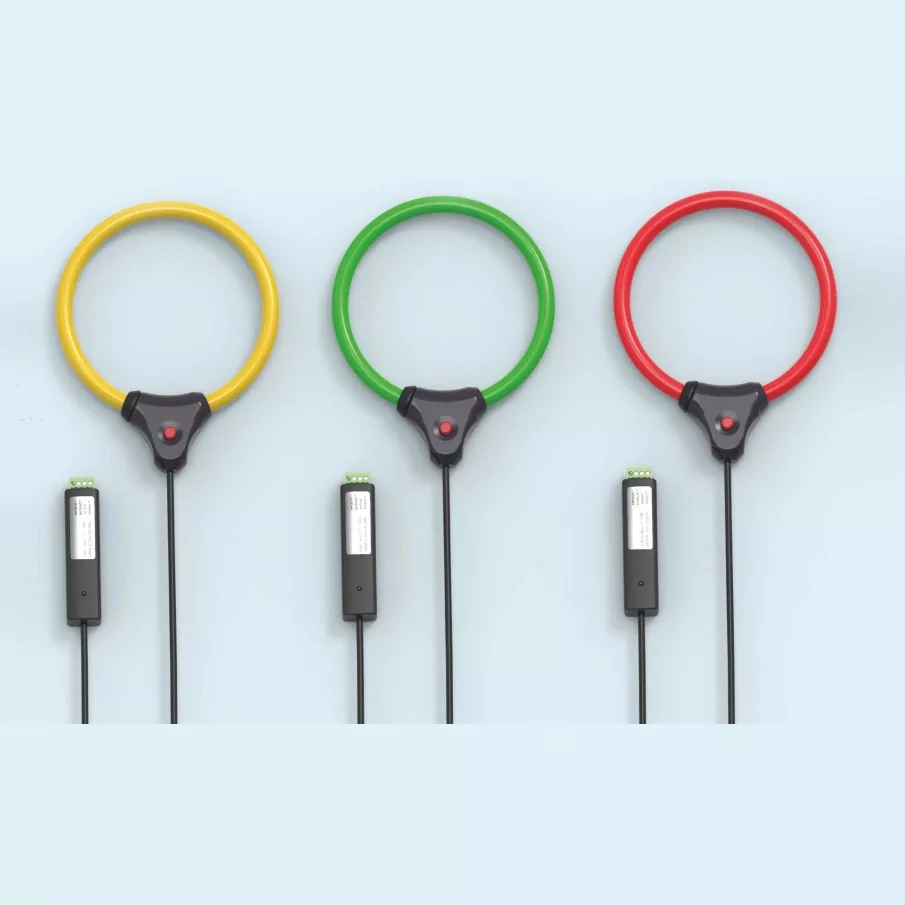

사용된 제품: 3상 유연한 분할 코어 Rogowski 코일 세트(노란색/녹색/빨간색 색상으로 구분, 전용 외부 적분기 장착)
스탬핑 작업장에는 전형적인 중부하 충격 하중을 나타내는 2,000톤 규모의 대형 기계식 프레스 4대가 설치되어 있습니다. 각 메인 모터의 정격 출력은 250kW이며 스탬핑 스트로크 중 피크 전류는 정격 전류의 6배를 초과할 수 있습니다. 2024년 초 작업장에서는 저전압 버스바 트렁킹의 비정상적인 온도 상승, 무효 전력 보상 캐비닛의 접촉기 제거, 간섭으로 인한 인근 정밀 치수 검사 장비의 오류 경고 등 빈번한 문제를 경험했습니다. 소유자는 돌입 전류 파형과 고조파 데이터를 정확하게 캡처하여 후속 전력 품질 완화 전략을 지원하는 데 필요한 데이터를 제공하기 위해 모든 작동 조건에서 포괄적인 전력 품질 테스트를 수행하도록 타사 전력 테스트 기관에 의뢰했습니다.
복잡한 충격 부하 조건; 기존 변압기는 과도 신호를 캡처할 수 없습니다.
기존의 철심 전류 변환기는 높은 히스테리시스와 좁은 측정 대역폭으로 인해 어려움을 겪고 있습니다. 정상 상태 전력 주파수 전류만 캡처할 수 있습니다. 밀리초 수준의 스탬핑 돌입 전류 파형을 정확하게 캡처하거나 고차 고조파 성분을 정밀하게 측정할 수 없으므로 테스트 데이터가 결함의 근본 원인 분석에 충분하지 않습니다.
단면이 큰 부스바를 분리하기가 어렵습니다. 전원 끄기 테스트는 막대한 생산 손실을 수반합니다
작업장의 주요 수신 전력선은 직사각형 구리 버스바로 구성됩니다(사양: 3×120×10 mm). 기존 창형(스루홀) 변압기를 설치하려면 부스바를 분해하고 전력선을 분리해야 합니다. 생산 라인당 12시간 동안 정전이 발생하면 직접 생산 손실이 100만 위안을 초과할 것으로 추산되었으며, 이는 소유주가 전혀 받아들일 수 없는 결과입니다.
캐비닛 내부의 제한된 공간; 견고한 테스트 장비 설치가 제한됩니다. 배전 캐비닛 내부에는 버스바 사이의 간격이 좁고 주변 회로 차단기와 단자대가 촘촘하게 포장되어 있습니다. 견고한 클램프형 변류기는 부피가 크고 상당한 작동 공간이 필요하므로 제대로 설치하기 어렵고 테스트 배포도 복잡합니다.
다중 채널 동기식 테스트에 대한 높은 수요; 신호 일관성을 보장하기가 어렵습니다.
위상 불균형과 위상차를 정확하게 분석하려면 3상 전류의 동기 획득이 필요합니다. 기존의 분할형 테스트 프로브는 권선 매개변수의 상당한 변화와 높은 통합 오류로 인해 여러 단계에서 데이터 동기화가 제대로 이루어지지 않는 경우가 많습니다. 이는 전력 품질 분석 결과의 정확성을 직접적으로 손상시키는 요인입니다.
"실시간 테스트, 광범위한 호환성, 고정밀 및 넓은 대역폭"에 대한 산업 현장 요구 사항을 충족하기 위해 이 프로젝트에서는 외부 전용 통합 장치와 쌍을 이루는 유연한 클램프온 Rogowski 코일의 3상 세트를 활용합니다. 이 설정은 표준 신호를 휴대용 전력 품질 분석기로 출력하여 모든 작동 조건에서 72시간 연속 테스트를 가능하게 합니다.
핵심 솔루션 설계
유연한 클램프 온 구조: 코일은 유연하며 직사각형 모선 주위를 직접 감싸도록 구부리거나 모양을 잡을 수 있습니다. 표준 안전 절차에 따라 활성 회로에 설치를 수행할 수 있으므로 부스바를 분해하거나 전원을 차단할 필요가 없습니다.
고정밀 분할형 적분기: 외부 통합 모듈은 정밀 통합 계산을 수행하여 코일의 차동 신호를 주류 전력 품질 분석기의 입력 인터페이스와 직접 호환되는 표준 전압 신호로 변환합니다.
넓은 대역폭 측정 기능: 효과적인 측정 주파수 범위는 5Hz ~ 1kHz이므로 과도 서지 전류 및 고조파(2차 ~ 25차)를 정확하게 캡처할 수 있으며 전력 품질 테스트 표준을 완전히 준수합니다.
색상으로 구분된 디자인: 노란색, 녹색 및 빨간색 코일은 3상에 해당하여 현장 배선 오류를 최소화하고 테스트 효율성과 위상 데이터 정확도를 크게 향상시킵니다.
가동 중지 시간 없이 신속한 배포; 정상적인 생산에는 영향을 미치지 않습니다. 유연한 코일은 스냅 잠금 설계가 특징이므로 부스바 주위에 직접 고정할 수 있습니다. 인증된 전기 기술자는 저전압 실제 작업 프로토콜에 따라 설치를 수행하므로 정전이나 배전 구성 요소의 분해가 필요하지 않습니다. 단일 3상 세트를 배치하는 데는 15분 밖에 걸리지 않으므로 작업장 생산 라인이 테스트 전반에 걸쳐 출력 손실 없이 정상적으로 작동할 수 있습니다.
불규칙한 모양의 도체에 대한 유연한 적응성; 제한된 공간에 쉽게 설치할 수 있습니다. 유연한 코일 본체는 직사각형 구리 버스바의 윤곽에 완벽하게 부합하므로 구성 요소 밀도가 높고 작업 공간이 제한된 비좁은 캐비닛에도 쉽게 설치할 수 있습니다. 이는 강성 변류기가 불규칙한 도체나 좁은 환경에 맞지 않는 업계 문제를 근본적으로 해결합니다.
넓은 대역폭과 높은 정밀도를 특징으로 하는 이 장치는 전용 적분기와 결합될 때 탁월한 측정 선형성과 평탄한 주파수 응답 특성을 제공합니다. 스탬핑 작업 중 밀리초 수준의 피크 임펄스 전류와 전체 파형을 정확하게 캡처하고 고조파 함량을 정밀하게 측정합니다. 0.5% 이하의 측정 오류로 전문적인 전력 품질 테스트에 대한 정확도 요구 사항을 완벽하게 충족합니다.
탁월한 3상 일관성으로 신뢰할 수 있는 동기식 테스트 데이터가 보장됩니다. 코일은 통합 권선 공정을 사용하여 제조되며 적분기 매개변수는 엄격하게 일치되고 교정됩니다. 3상 간 동기화 오류는 1ms 미만이므로 위상차와 전류 불균형을 정확하게 재구성할 수 있어 전력 품질 분석 결과의 과학적 타당성과 정확성이 보장됩니다.
여러 시나리오에서 반복적으로 사용할 수 있는 휴대성과 내구성이 뛰어납니다. 전체 시스템은 가볍고 휴대가 간편하며 빈번한 작동을 위해 설계된 견고한 개폐 메커니즘을 갖추고 있습니다. 다양한 산업 현장 및 회로 사양에 걸쳐 타사 테스트 기관에서 사용하기에 이상적입니다. 재사용성이 높기 때문에 기존 테스트 방법보다 총 소유 비용이 훨씬 낮습니다.
결함의 근본 원인 파악: 전체 작동 조건에서 72시간 연속 테스트를 통해 시스템은 프레스의 스탬핑 스트로크 동안 1860A(정격 값의 약 6.2배)의 피크 전류를 정확하게 포착했습니다. 또한 5차 및 7차 고조파 수준이 각각 12%, 8%씩 한계를 초과한 사실을 확인하여 부스바 과열, 접촉기 절제 및 정밀 장비 간섭의 근본 원인을 명확히 했습니다.
효과적인 완화 솔루션 구현 지원: 고객은 정확한 테스트 데이터를 기반으로 APF(유효 전력 필터) 및 동적 무효 전력 보상 장치를 설치했습니다. 개조 후 부스바의 평균 온도 상승은 12°C 감소했고 접촉기 제거로 인한 고장률은 85% 감소했으며 정밀 테스트 장비의 간섭 관련 오류 문제가 완전히 해결되었습니다.
총 테스트 비용 대폭 절감: 정전이 필요한 기존 테스트 방법과 비교할 때 이 실시간 테스트 접근 방식은 생산 용량 손실에서 약 120만 RMB를 방지했습니다. 또한, 테스트에 소요되는 인건비를 60% 절감하고, 테스트 주기를 기존보다 단축했습니다. 테스트 기간을 3일에서 반나절로 단축하여 효율성과 비용 효율성 측면에서 상당한 이점을 입증했습니다.
장비 재사용의 가치가 완전히 실현되었습니다. 이후 이 시스템은 시설의 용접 및 최종 조립 작업장에서 여러 차례의 전력 품질 검사를 위해 배포되었습니다. 100% 작동률과 지속적으로 안정적인 측정 정확도로 12개 위치에서 테스트를 성공적으로 완료하여 시설의 O&M 검사를 위한 핵심 표준 도구로 자리매김했습니다.
외부 적분기가 있는 3상 유연한 분할 코어 Rogowski 코일은 산업용 전력 품질 테스트, 고전류 과도 감지 및 배전 오류 문제 해결을 위한 전문화된 핵심 도구입니다. 이는 기존 테스트 장비와 관련된 세 가지 주요 문제점인 정전 요구 사항, 낮은 적응성 및 부정확한 과도 측정을 효과적으로 해결합니다. 이는 휴대용, 재사용 가능 장비에 대한 타사 테스트 기관의 전문적인 요구 사항을 충족하는 동시에 산업 기업이 직면하는 임시 테스트부터 온라인 모니터링까지 다양한 시나리오에 적합합니다. 궁극적으로 배전 시스템 내에서 결함 진단, 에너지 효율 최적화 및 전력 품질 관리를 지원하는 정확하고 신뢰할 수 있는 데이터를 제공합니다.
