원형 잔류 전류 변환기는 통합형 폐쇄 루프 구조와 고투자율 코어를 갖추고 있어 안정적인 신호 출력과 강력한 간섭 저항으로 미세한 잔류 전류(밀리암페어 수준)를 정밀하게 감지할 수 있습니다. 제품 시리즈는 다양한 케이블 직경과 부스바 치수를 수용할 수 있는 다양한 구멍 크기를 제공합니다.
1. 고감도 제로 시퀀스 감지
고투자율 코어 소재를 활용한 이 장치는 공극이 없는 연속 자기 회로와 우수한 자화 곡선 선형성이 특징입니다. 높은 감도와 낮은 오류율로 밀리암페어 수준의 잔류 전류 신호를 정확하게 식별하여 잘못된 경보와 감지 누락을 효과적으로 방지합니다. 외부 전자기 간섭에 대한 강한 저항력으로 복잡한 배전 환경에서도 안정적이고 정확한 신호 출력을 유지하여 누전 방지 및 화재 조기 경보 시스템에 대한 신뢰할 수 있는 데이터를 제공합니다.
2. 통합 폐쇄 루프 구조
이 장치는 연속 자기 회로가 있는 폐쇄 루프 링 설계를 채택하여 분할 코어(개방형) 설계에 비해 뛰어난 측정 정확도와 안정성을 제공합니다. 하우징은 고강도 난연성 엔지니어링 플라스틱으로 사출 성형되었으며, 내부는 에폭시 수지 포팅으로 밀봉되었습니다. 이는 습기, 먼지 및 노화에 대한 저항을 보장하여 열 드리프트를 최소화하고 장기간 작동 중에 일관된 성능을 제공하므로 배전 캐비닛 내에서 지속적으로 사용하는 데 이상적입니다.
3. 포괄적인 조리개 범위

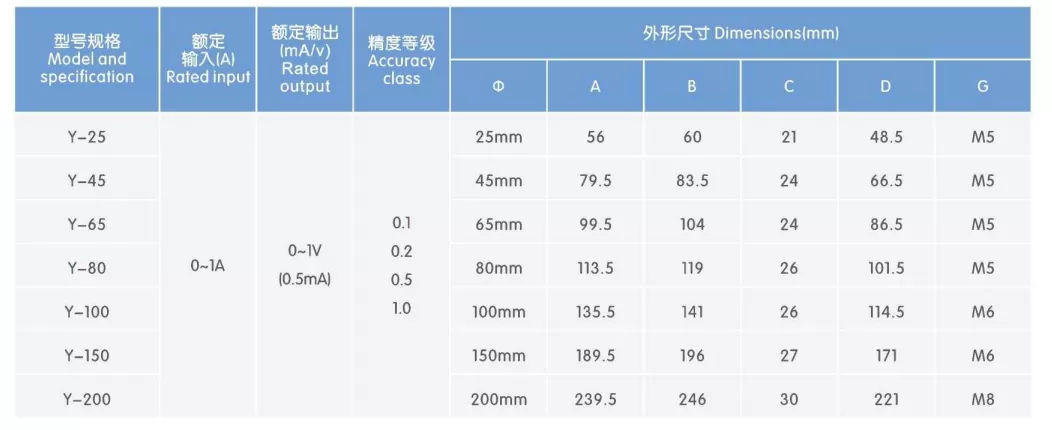

분기 회로용 소구경 모델부터 주 수신 라인용 대구경 모델까지 다양한 조리개 크기를 사용할 수 있습니다. 단일 소형 게이지 케이블, 다중 대형 케이블 및 직사각형 버스바를 포함한 다양한 배선 요구 사항을 수용합니다. 터미널 지점부터 주요 수신 캐비닛까지 모든 수준의 배전 네트워크에 적합한 이 시리즈는 다양한 프로젝트 전반에 걸쳐 특정 설치 요구 사항을 충족할 수 있는 유연한 선택을 제공합니다.
4. 베이스 장착형 디자인
이 제품은 통합 장착 베이스를 갖추고 있어 배전 캐비닛 내에서 빠르고 안전하게 나사로 조일 수 있어 안정적이고 흔들리지 않는 설치를 보장합니다. 간단하고 편리한 배선을 위해 명확한 라벨이 부착된 측면 장착형 표준 단자가 특징입니다. 주류 전기 화재 모니터링 감지기, 누전 릴레이 및 화재 모니터링 제어 패널과 직접 호환되므로 추가 어댑터가 필요 없으며 설치 및 시운전 효율성이 크게 향상됩니다.
모니터링 중인 회로의 케이블 사양과 수량을 기준으로 적절한 구멍 크기를 갖춘 변압기 모델을 선택합니다.
회로의 모든 활성 도체(상선 + 중성선)를 변압기 구멍을 통해 동일한 방향으로 통과시킵니다. 보호 접지(PE) 전선이 통과하지 않도록 엄격하게 확인하십시오.
장착 베이스를 통해 나사를 사용하여 변압기를 배전 캐비닛 내의 장착 빔이나 절연 보드에 수평으로 고정합니다.
터미널 극성 표시에 따라 보조 출력 와이어를 모니터링 감지기 또는 보호 장치에 연결하여 모든 연결이 안전한지 확인합니다.
3상 4선 회로의 경우 3상 라인과 중성선 모두 동시에 동일한 방향으로 구멍을 통과해야 합니다. 단상 회로의 경우 상선과 중성선이 함께 통과해야 합니다. 그렇지 않으면 잔류 전류를 올바르게 감지할 수 없습니다.
2차측 배선에 대한 안정적인 접촉을 보장하고 개방 회로 작동을 피하십시오. 철심의 자기 특성이 손상되는 것을 방지하기 위해 설치 중 강한 충격이나 압착을 방지합니다.
실내 캐비닛 설치용으로 설계되었습니다. 실외 또는 습한 환경에는 추가 방수 조치가 필요합니다.
전기 화재 모니터링 시스템: 모든 수준의 배전 회로에 대한 실시간 잔류 전류 모니터링 및 임계값 기반 경보. 전기 화재를 예방하고 화재 안전 규정을 준수합니다.
저전압 누전 방지 시스템: 누수 결함 감지 시 회로를 트립하기 위한 누전 계전기와 쌍을 이루어 직원의 감전 위험을 방지합니다.
화재 전원 공급 모니터링 시스템: 화재 안전 전용 배전 회로의 잔류 전류 및 작동 상태를 모니터링하여 화재 안전 장비에 안정적인 전원 공급을 보장합니다.
산업용 배전 안전 모니터링: 공장 생산 라인 및 전력 장비 회로의 누출을 감지하여 절연 노화 위험을 조기에 식별합니다.
스마트 빌딩 배전: 상업 단지, 사무실 건물, 주거 지역 사회의 배전 시스템에 대해 누수 경고를 제공하고 안전한 운영 및 유지 관리를 지원합니다.
원형 잔류 전류 변압기의 전체 시리즈는 관련 국가 표준에 따라 엄격하게 설계 및 제조되었습니다. 각 장치는 안정적이고 신뢰할 수 있는 성능을 보장하기 위해 공장에서 출고되기 전에 정확도 교정, 상용 주파수 내전압, 절연 성능 점검을 포함한 여러 테스트를 거칩니다. 비표준 사용자 정의를 지원합니다. 내부 보어 치수, 변환 비율 및 출력 신호와 같은 매개변수는 특정 요구 사항을 충족하도록 조정될 수 있습니다.
전문 기술팀이 모델 선택 및 판매 후 기술 지원에 대한 지침을 제공합니다.
1년 보증이 포함되어 제품 품질을 보장합니다.
프로젝트 이름: "Chengdong Times Square" 상업 단지의 전기 화재 모니터링 시스템 개조
위치: 중국 동부의 지급시
시운전 날짜: 2025년 6월
사용된 제품: 전체 범위의 원형 잔류 전류 변압기(제로 시퀀스 전류 변압기)
2012년에 건설된 이 상업 단지는 총 연면적 약 72,000m²에 지하 슈퍼마켓, 4개 층의 소매 및 식사 공간, 총 326개의 배전 회로로 구성되어 있습니다. 오래된 배전 시스템에는 표준화된 잔류 전류 모니터링 장치가 부족했습니다. 오류 트립을 위해 주 입력 회로의 누전 차단기(ELCB)에만 의존했기 때문에 조기 경고를 제공하거나 오류 위치를 정확히 찾아내는 것이 불가능했습니다.
2024년 우기 동안 쇼핑몰은 누전으로 인해 설명할 수 없는 주 차단기가 여러 차례 작동하는 일을 겪었습니다. 문제 해결을 위해서는 테스트를 위해 회로 전원을 하나씩 차단해야 했으며, 사고당 4시간 이상이 소요되어 정상적인 비즈니스 운영에 심각한 지장을 초래했습니다. 또한, 지역 소방 당국은 연례 조사에서 해당 프로젝트가 GB 14287.2-2014(전기 화재 모니터링 시스템 - 2부: 잔류 전류형 전기 화재 모니터링 감지기)의 필수 요구 사항을 충족하지 못했으며 지정된 기간 내에 필수 시정 조치를 취해야 한다는 점을 지적했습니다.
결과적으로 프로젝트 소유자는 2025년에 전기 화재 모니터링 시스템의 포괄적인 개조를 시작했습니다. 모든 저전압 배전 출력 회로에 원형 잔류 전류 변압기를 설치하고 전기 화재 모니터링 감지기 및 백엔드 모니터링 시스템과 통합하여 모든 회로에서 실시간 잔류 전류 모니터링, 임계값 초과 경고 및 오류 위치 파악이 가능했습니다.
계층형 잔류 전류 모니터링이 부족합니다. 잠재적인 위험에 대한 조기 경고를 제공할 수 없습니다. 원래 시스템은 분기 회로에 잔류 전류 감지 장치 없이 주 입력 라인에서만 누전 보호 기능을 제공했습니다. 절연 노후화, 장비 누출 등의 위험을 조기에 감지할 수 없었습니다. 문제는 차단기가 트립될 정도로 결함이 확대된 후에만 확인되었으며, 이로 인해 위험 예방 및 제어가 크게 지연되었습니다. 숨겨진 누출 결함을 찾기가 어렵기 때문에 문제 해결 효율성이 매우 낮습니다. 쇼핑몰에는 수많은 배전 회로와 복잡한 배선이 있습니다. 누출 오류가 발생하면 문제 해결을 위해 회로의 전원을 하나씩 차단해야 합니다. 단일 오류를 해결하는 데 평균 4시간 이상이 걸립니다. 잦은 정전으로 인해 매장 운영이 심각하게 중단되고, 식음료 매장에서는 재료 부패로 인해 반복적으로 손실을 입었습니다.
화재 안전 승인 표준을 준수하지 않으면 규제 위험이 발생합니다. 현재 화재 안전 규정에서는 인구가 밀집된 상업 장소에 잔류 전류 기반 전기 화재 모니터링 장치를 설치하도록 규정하고 있습니다. 원래 시스템에는 이 기능이 부족하여(화재 안전 수용에 있어 심각한 결함) 교정을 위해 강제 폐쇄될 위험이 있었습니다.
노후화된 배선은 누출 위험을 악화시킵니다. 건물은 10년 넘게 운영되었으며 일부 케이블의 절연체가 노후되었거나 습기로 인해 손상되었습니다. 습도가 높은 지하 슈퍼마켓 지역에서는 누수 위험이 특히 심각하여 화재 위험이 발생할 수 있습니다.
전체 회로 커버리지를 보장하기 위해 다양한 회로의 케이블 사양과 부하 유형에 맞춰 6가지 사양의 원형 잔류 전류 변압기(내경 기준)가 선택되었습니다. 핵심 설계 원칙은 다음과 같습니다.
제로 시퀀스 측정 원리: 모든 위상 라인과 중성 라인은 동일한 방향으로 변압기의 구멍을 통과합니다. 정상 작동 시 벡터 합계는 0입니다. 누출이 발생하면 잔류 전류가 모니터링 감지기로 전송되는 신호를 유도합니다.
계층형 경보 임계값: 경보 임계값은 터미널 회로의 경우 300mA, 트렁크 회로의 경우 1A~2A로 설정되어 허위 경보를 방지해야 하는 필요성과 조기 오류 경고에 필요한 감도의 균형을 맞춥니다.
난연성 절연 설계: 변압기 하우징은 배전 캐비닛 내부의 밀폐된 고온 환경에 적합한 고온 저항성 난연성 재료로 만들어졌습니다. 절연 성능은 저전압 전기 안전 표준을 충족합니다.
표준화된 설치: 장치에는 분배 캐비닛 내부에 나사를 고정하기 위한 통합 장착 베이스가 함께 제공됩니다. 터미널은 표준 플러그인 설계를 특징으로 하여 편리한 설치와 안전한 연결을 보장합니다.
다양한 케이블링 시나리오에 대한 포괄적인 사양 적용 범위: 소구경(Φ25mm) 모델부터 대구경(Φ200mm) 모델까지 선택 범위가 넓으며 조명 분기 라인부터 기본 수신 라인까지 모든 회로를 완벽하게 수용합니다. 표준화된 공급으로 맞춤 제작이 필요 없어 공사 기간이 단축됩니다. 안정적인 측정 정확도 및 낮은 오경보율: 권선이 고르게 분포된 고투자율 토로이달 코어를 활용하면 잔류 전류 측정에서 탁월한 선형성이 보장되고 저전류 신호를 정확하게 감지할 수 있습니다. 시운전 후 데이터에 따르면 경보 정확도는 96%를 초과했으며, 정상적인 전력 사용을 방해하는 빈번한 허위 경보 사례는 없었습니다.
전원 중단을 최소화하면서 편리한 설치: 베이스 마운트 고정 장치와 결합된 피드스루 설계를 통해 처리 중인 특정 회로의 전원만 꺼서 설치할 수 있습니다. 변압기당 평균 설치 시간은 약 15분입니다. 전체 프로젝트는 예정보다 훨씬 앞선 12일 만에 완료되어 쇼핑몰 비즈니스 운영에 미치는 영향을 최소화했습니다.
열악한 캐비닛 환경에 적합한 난연성 및 고온 저항성: 하우징은 난연성 엔지니어링 플라스틱으로 제작되었으며, 코어와 권선은 습기 보호를 위해 에폭시 수지로 캡슐화되었습니다. 이 장치는 배전 캐비닛의 밀폐된 고온(40°C 이상) 환경에서 장기간 작동하는 동안 성능 저하 없이 절연 성능과 측정 정확도를 유지합니다.
시각적 O&M을 위한 백엔드 시스템과 통합: 변압기 출력 신호는 전기 화재 모니터링 감지기로 공급되고 화재 제어실의 백엔드 시스템에 집계됩니다. 이를 통해 각 회로의 잔류 전류 값을 실시간으로 모니터링할 수 있습니다. 한계를 초과하면 자동 팝업 경보가 특정 회로 위치를 표시하므로 O&M 담당자가 결함을 즉시 정확히 찾아낼 수 있습니다.
전문 화재 안전 승인 검사를 성공적으로 통과했습니다. 개조 후 시스템은 전기 화재 안전에 대한 지역 소방 구조 기관의 전문 승인 검사를 통과했습니다. 잔류 전류 모니터링 기능, 경보 논리 및 등급별 보호 체계는 모두 GB 14287 표준을 준수하여 이전 규정 준수 문제를 완전히 해결합니다.
결함 조기 경고 및 위치 파악 효율성 대폭 향상: 2025년 말까지 시스템은 27건의 과도한 잔류 전류(임차인 장비의 절연 결함으로 인해 19건, 배선의 습기 또는 노후화로 인해 8건)에 대해 조기 경보를 발령했습니다. O&M 직원은 경보 회로를 기반으로 결함을 직접 찾아낼 수 있습니다. 평균 문제 해결 시간은 20분 미만으로 단축되어 효율성이 85% 향상되었습니다.
전기 화재 위험의 폐쇄 루프 관리: 회로 트립이 발생하기 전에 모든 누출 위험이 해결되었습니다. 개조 이후 누수로 인한 예상치 못한 정전이 발생하지 않았으며, 지하 슈퍼마켓 구역의 습기로 인한 누수 위험이 효과적으로 통제되어 연중 전기안전사고가 0건으로 나타났습니다. 운영 및 유지 관리 비용이 크게 절감됩니다. 누수 결함을 회로별로 회로별로 수동으로 문제를 해결할 필요가 없으므로 정전으로 인한 가맹점 손실을 최소화하고 수동 검사 비용을 절감할 수 있습니다. 장비는 손상이나 신호 드리프트 없이 안정적으로 작동하므로 최소한의 유지 관리가 필요합니다.
원형 잔류 전류 변압기는 전기 화재 모니터링 시스템의 핵심 감지 구성 요소 역할을 하며 상업용 건물, 주거 단지, 산업 시설 및 도시 장소를 포함한 다양한 저전압 배전 환경에 널리 적용 가능합니다. 피드스루 제로 시퀀스 측정 원리를 활용하여 회로 내 미세한 누출 신호를 정확하게 감지하여 잠재적인 전기 화재 위험을 조기에 감지, 경고 및 해결합니다.
포괄적인 모델 선택, 표준화된 설치 및 체계적인 통합을 통해 이 프로젝트는 노후화된 상업 단지의 개조에서 원형 잔류 전류 변압기의 높은 적응성과 신뢰성을 입증했으며, 저압 배전 시스템의 화재 안전을 향상시키는 필수 구성 요소임을 입증했습니다.
