스냅 잠금 개방형 설계를 갖춘 이 변압기는 버스바를 분리하거나 케이블을 절단할 필요 없이 활성 저전압 회로에 신속하게 설치할 수 있습니다. 이는 개조 시간을 크게 줄이고 생산 중단 시간이나 정전과 관련된 손실을 방지합니다.
코일 본체는 약간 유연하여 좁은 스위치기어 공간에 맞고, 불규칙한 도체를 수용하고, 소형 배선 레이아웃을 탐색할 수 있어 기존 강성 변류기와 관련된 설치 제한을 극복합니다.
공심 코일 원리를 기반으로 철심 포화 문제를 제거하고 전체 측정 범위에 걸쳐 정확한 비례 출력을 유지하므로 일상적인 부하 모니터링과 과도 전류 감지 모두에 적합합니다.
CTLSX 유연한 스플릿 코어 변압기는 전용 통합기와 결합하여 에너지 미터, 전력 품질 분석기, PLC 시스템 및 데이터 수집 장치와 직접 인터페이스할 수 있습니다.
우수한 유전 강도를 제공하는 이중층 절연 유연한 외장을 갖추고 있어 최대 1000V의 저전압 배전 시스템에 적합합니다. 강화된 하우징은 산업 환경에서 안정적이고 장기적인 작동을 보장합니다.
하우징에는 모델 번호, 코일 직경, 감도, 주파수 범위, 인증 세부 정보 등 주요 사양이 표시되어 있어 현장 식별 및 설치 관리가 용이합니다.

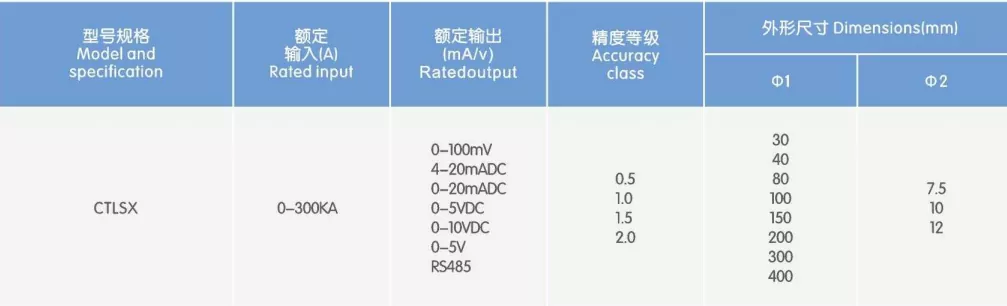

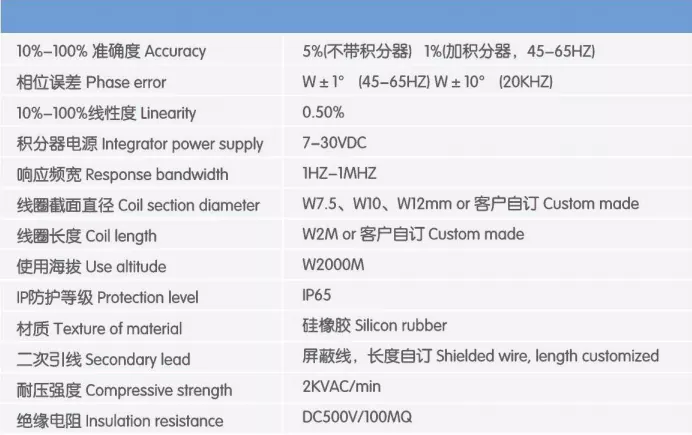

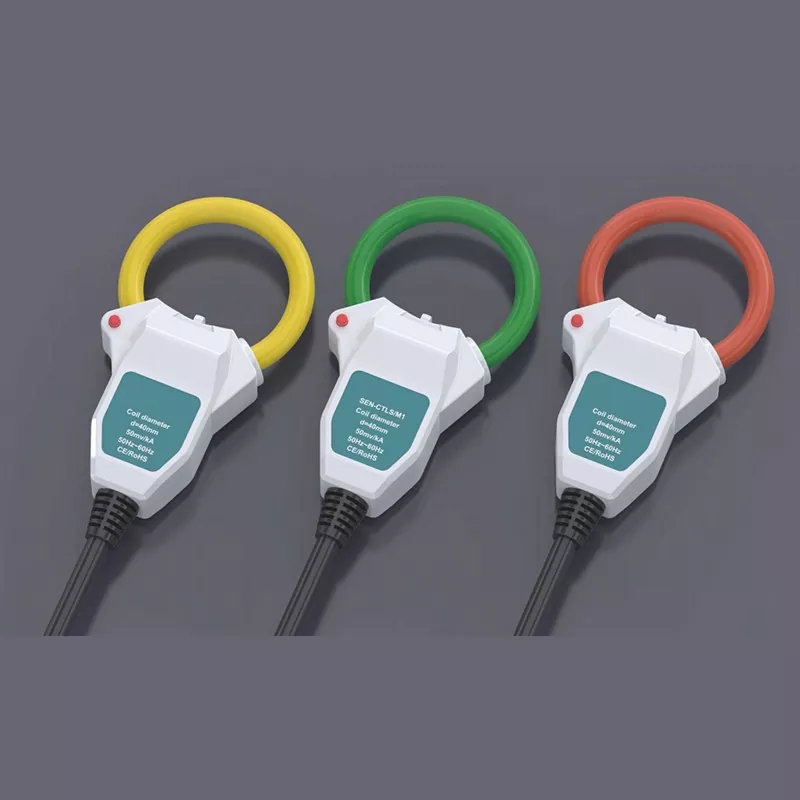

강화 ABS 하우징: 충격에 강하고 노후화에 대한 내구성이 있는 고강도 흰색 엔지니어링 플라스틱 케이스로 산업 전기 환경에서 안정적인 장기간 작동을 보장합니다.
고정밀 권선 공정: 내부 코일은 균일하게 감긴 고순도 에나멜 구리선을 특징으로 하며, 저온 드리프트와 뛰어난 일관성을 제공하여 시간이 지나도 안정적인 측정 정확도를 보장합니다.
극성 표시 설계: 하우징 상단에 있는 빨간색 점을 사용하면 설치 중 극성을 빠르게 식별할 수 있어 잘못된 배선 연결을 방지할 수 있습니다. 꺾임 방지 케이블 출구 구조: 케이블 연결 지점에는 늑골이 있는 꺾임 방지 강화 설계가 적용되어 현장에서 반복적인 당김과 굽힘에 강하고 파손을 방지합니다.
영구 레이저 표시 라벨: 사양 및 매개변수는 하우징 전면에 명확하게 표시되어 있습니다. 마킹은 내마모성 및 변색 방지 기능이 있어 현장 설치 및 후속 유지 관리 점검이 용이합니다.
건물 에너지 관리: 상업용 건물 및 산업 단지에 대한 보조 계량, 에너지 소비 통계 및 비용 할당.
전력 품질 모니터링: 배전반, 부하 프로파일링 및 과도 전류 기록을 위한 고조파 분석.
산업 장비 모니터링: 모터, 펌프, 압축기 및 가변 주파수 드라이브(VFD) 장비에 대한 전류 모니터링을 통해 예측 유지 관리가 가능합니다.
배전 시스템 개조: 정전이나 재배선 없이 레거시 스위치기어에 전류 모니터링 기능을 추가합니다.
신에너지 시스템: PV 인버터 출력측 전류 감지 및 에너지 저장 시스템의 충방전 전류 모니터링.
현장 시운전 및 테스트: 배전 프로젝트, 문제 해결 및 장비 시운전을 위한 전기 승인 테스트.
안전 검증: 전류가 흐르는 전도체가 포함된 설치는 현지 전기 안전 규정을 엄격히 준수하여 인증된 전기 기술자가 수행해야 합니다. 고전압 시나리오의 경우 전원 차단, 전압 확인 및 접지 절차를 따라야 합니다.
코일 열기: 하우징의 래치를 눌러 유연한 코일의 두 끝을 분리합니다.
도체 감싸기: 측정 중인 단일 도체 주위에 코일을 완전히 감싸서 코일 몸체가 비틀리거나 겹치지 않도록 합니다.
하우징 닫기: 코일 끝의 결합 표면을 정렬하고 "찰칵" 소리가 들릴 때까지 하우징을 단단히 눌러 표면이 완전히 결합되었는지 확인합니다.
배선 연결: 극성 표시에 따라 출력 케이블을 일치하는 적분기 또는 측정 장비에 연결합니다.
작동 검증: 테스트 장비의 전원을 켜고 현재 판독값이 안정적이고 실제 부하와 일치하는지 확인합니다.
설치하기 전에 CTLSX 유연한 스플릿 코어 변압기의 결합 표면이 깨끗한지 확인하십시오. 이물질이나 접촉 불량은 측정 정확도에 직접적인 영향을 미칩니다.
코일을 무리하게 구부리거나 으스러뜨리지 마시고, 내부 권선 및 절연층의 손상을 방지하기 위해 날카로운 물체로 찌르지 마십시오.
출력 단자는 저전압 신호를 전달합니다. 작동 중에 출력 단자를 단락시키지 마십시오. 이 표준 모델은 실내에서만 사용하도록 고안되었습니다. 실외 설치에는 방수 분배 인클로저 내에 배치해야 합니다.
Q: CTLSX 유연한 스플릿 코어 변압기를 통합 장치와 함께 사용해야 합니까?
답: 그렇습니다. CNJ-CTLSX는 전류 변화율에 비례하는 밀리볼트 수준의 차동 전압 신호를 출력합니다. 이를 기존 계량기, 계측기 및 PLC와 호환되는 표준 신호로 변환하려면 일치하는 적분기가 필요합니다. 우리는 코일과 적분기를 모두 포함하는 완벽한 솔루션을 제공합니다.
Q: 이 상품을 수익등급 계량(거래결제)에 사용할 수 있나요?
A: 표준 모델(클래스 0.5 정확도)은 내부 에너지 관리, 보조 계량 및 비용 할당에 적합합니다. 수익 등급 측정에 더 높은 정확도가 필요한 시나리오의 경우 고정밀 버전을 사용자 지정하려면 당사에 문의하세요.
Q: 케이블 길이와 감도를 맞춤 설정할 수 있나요?
답: 그렇습니다. 대량 주문은 케이블 길이, 출력 감도, 코일 직경 등의 사용자 정의를 지원합니다. 특정 요구 사항에 대해서는 영업팀에 문의하세요.
Q: 보증 정책은 무엇입니까?
A: 배송일로부터 1년 품질 보증이 적용됩니다. 정상적인 작동 조건에서 당사는 자재 또는 기술과 관련된 품질 문제에 대해 무료 교체 또는 수리 서비스는 물론 평생 기술 지원을 제공합니다.
프로젝트 이름: 청두 데이터 센터 Tier III+ 서버룸 캐비닛 분기 회로 에너지 계량 개조
위치: 쓰촨성 청두시 티안푸 신구 티안푸 디지털 경제 산업단지
개조 완료 날짜: 2025년 6월
사용된 제품: CNJ-CTLSX 유연한 분할 코어 로고스키 코일(50mV/kA, 클래스 0.5)
이 IDC 시설은 남서부 지역의 핵심 클라우드 서비스 노드 역할을 합니다. Tier III+ 표준에 따라 제작된 이 제품은 480개의 표준 서버 캐비닛을 수용하며 99.982%의 전력 가용성을 요구합니다. 컴퓨팅 에너지 효율성 평가 요구 사항을 충족하고 실제 테넌트 전력 소비를 기반으로 정확한 청구를 가능하게 하기 위해 시설에서는 모든 행 엔드 캐비닛 내의 캐비닛 분기 회로에 전류 수집 장치를 설치하여 에너지 소비에 대한 캐비닛 수준 하위 측정을 달성할 계획입니다.
데이터 센터는 수많은 정부 및 기업 고객을 위한 핵심 작업을 호스팅하므로 계획되지 않은 정전은 엄격히 금지됩니다. 결과적으로 기존 솔리드 코어 또는 표준 스플릿 코어 변류기에서 일반적으로 발생하는 케이블 분리 및 전원 차단이 필요한 개조 솔루션은 전혀 실행 불가능했습니다. 또한, 배전 캐비닛 내 케이블 레이아웃의 밀도가 높아 강성 변류기 설치 공간이 부족했습니다. 여러 옵션을 평가한 후 프로젝트에서는 CNJ-CTLSX 유연한 분할 코어 Rogowski 코일을 전류 감지용 핵심 구성 요소로 선택하여 가동 중지 시간 없이 모든 분기 회로를 개조할 수 있었습니다.
1. 엄격한 데이터 센터 분류; 전력 차단 개조 불가능: Tier III+ IDC 시설은 엄격한 SLA(서비스 수준 계약)에 따라 운영됩니다. 계획되지 않은 중단으로 인해 시간당 100,000RMB를 초과하는 상당한 벌금이 부과되며 고객에게 지불해야 합니다. 기존 변류기는 설치 중에 케이블을 절단하고 전원을 차단해야 하므로 이러한 솔루션은 규정을 준수하지 않고 즉시 거부됩니다.
2. 메인 캐비닛으로 제한된 계량; 정확한 랙 수준 청구를 달성할 수 없음: 원래 배전 시스템은 배전 캐비닛의 기본 수신 라인만 측정했습니다. 임차인의 전기 비용은 랙 설치 공간을 기준으로 할당되어 전력 밀도가 높은 클라이언트가 지속적으로 불균형한 비용을 부담하게 되었고 청구서 분쟁이 빈번하게 발생했습니다. 또한 개별 랙에 대한 정확한 에너지 효율성 데이터가 부족하여 PUE 최적화 노력이 방해를 받았습니다.
3. 고밀도 내부 케이블링; 강성 변압기의 설치 제약 사항: 분배 캐비닛 내의 분기 케이블 간격은 2cm 미만이었습니다. 기존의 강성 스플릿 코어 변압기는 부피가 크고 열고 닫을 때 상당한 여유 공간이 필요하므로 기존 케이블 레이아웃을 고려할 때 설치가 불가능합니다. 케이블을 재구성하면 작업량이 대폭 증가하고 정전 위험도 커질 것입니다.
4. 엄격한 전자기 호환성(EMC) 요구 사항: 표준 철심 변압기는 높은 자기 누출을 나타내며, 이는 서버, 저장 장치 및 네트워크 스위치의 안정적인 작동을 방해하여 잠재적으로 데이터 오류나 시스템 재부팅을 일으킬 수 있습니다. 개조 장비는 IDC 시설에 요구되는 엄격한 EMC 표준을 준수해야 했습니다.
IDC 시설의 핵심 요구 사항, 특히 "다운타임 제로, 컴팩트한 공간, 고정밀 및 엄격한 EMC 표준"을 해결하기 위해 이 프로젝트에서는 전용 DIN 레일 통합 장치와 쌍을 이루는 CNJ-CTLSX 유연한 분할 코어 Rogowski 코일을 활용합니다. 이는 시설의 환경 모니터링 시스템에 통합하기 위해 신호를 변환하여 모든 분기 회로에서 전류 및 에너지 소비에 대한 실시간 데이터 수집을 가능하게 합니다.
핵심 설계 원칙
분할 코어, 분리되지 않는 설치: 스냅온 분할 설계가 특징이며 코일이 케이블에 직접 고정됩니다. 인증된 전기 기술자는 저전압 실제 작업 프로토콜에 따라 설치를 수행합니다. 어떤 단계에서도 정전이나 단자 분리가 필요하지 않습니다.
좁은 공간을 위한 유연한 코일: 유연한 절연 소재로 제작된 코일은 약간 구부리거나 모양을 변경할 수 있으므로 최소한의 공간으로 조밀하게 포장된 캐비닛에서도 케이블 주위에 쉽게 설치할 수 있습니다.
원활한 신호 통합: 전용 통합자는 기존 모니터링 플랫폼에 직접 연결하기 위해 차동 신호를 표준 전기 신호로 변환합니다. 이렇게 하면 호스트 시스템을 교체할 필요가 없어져 개조 비용을 관리할 수 있게 됩니다.
낮은 EMR 차폐 설계: 외부 차폐층은 기존 철심 변압기보다 훨씬 낮은 자속 누출을 최소화하여 IDC 전자파 적합성(EMC) 표준을 준수하고 IT 장비의 안정적인 작동에 대한 간섭을 방지합니다.
난연성, 고온 내성 소재: 하우징은 V0 등급 난연성 엔지니어링 플라스틱으로 제작되었으며, 밀폐된 서버룸 환경에서 일반적으로 발생하는 지속적인 온도 상승을 견디고 화재 안전 규정을 준수하도록 설계되었습니다.
다운타임 없는 설치 프로세스 비즈니스 운영에 미치는 영향이 없고 책임 지불도 없습니다. 시스템이 가동되는 동안 144개 장치 모두가 설치 및 시운전되었습니다. 설치 전반에 걸쳐 전원 공급 시스템은 경보를 울리지 않았고 중단도 발생하지 않았습니다. 모든 클라이언트 서비스는 계속 정상적으로 운영되어 SLA 요구 사항을 완벽하게 충족하고 잠재적인 가동 중지 시간과 관련된 RMB 800,000를 초과하는 예상 책임 위험을 방지했습니다. 좁은 공간에 대한 적응력이 뛰어납니다. 설치 효율 120% 증가 플렉서블 코일은 작고 유연하여 케이블 간격이 2cm 미만인 혼잡한 캐비닛에도 쉽게 설치할 수 있습니다. 장치당 평균 설치 시간은 단 3분입니다. 이는 기존 강성 변류기에 비해 120% 효율이 향상되어 단 이틀 만에 프로젝트 전반에 걸쳐 144개 장치 모두를 설치하고 시운전할 수 있습니다.
규정을 준수하는 측정 정확도로 상업 청구 지원 이 장치는 전체 측정 범위에 걸쳐 클래스 0.5 측정 정확도와 뛰어난 선형성을 특징으로 합니다. 집계된 분기 회로 데이터는 행 끝 캐비닛의 메인 미터와 비교하여 1.8% 이하의 편차를 보여줍니다. 제3자 계측 기관의 검증을 받은 데이터는 세입자 전기 요금 청구의 기초로 직접 사용되어 오랫동안 지속된 요금 청구 분쟁을 효과적으로 해결합니다.
전자기 호환성으로 인해 IT 장비에 간섭이 발생하지 않습니다. 설치 후 영향을 받은 캐비닛의 서버와 스위치를 72시간 동안 연속 작동하는 동안 모니터링했습니다. 데이터 오류, 재부팅, 알람 등의 전자기 간섭이 발생하지 않았습니다. 전자기 방사 수준은 IDC 운영 표준을 완벽하게 준수합니다.
코어리스 설계로 유지 관리 필요성이 제거되고 장기적인 O&M 비용이 절감됩니다. 공심 설계를 활용하는 Rogowski 코일은 철심 포화, 기계적 마모 및 히스테리시스 손실이 없습니다. 배포 후 정기적인 교정이 필요하지 않으며 연간 점검 중 육안 검사만 필요하므로 데이터 센터 운영 및 유지 관리 작업량과 비용이 크게 줄어듭니다.
내각 수준의 정밀한 청구가 달성되었습니다. 임차인 만족도 대폭 향상 각 캐비닛의 실시간 및 월간 전력 소비량을 정확하게 추적할 수 있어 "사용한 만큼만 지불하는" 투명한 청구가 가능합니다. 전력 소모가 많은 임차인의 불만이 0으로 줄었고, 전체 임차인 갱신율도 15%나 높아졌습니다.
세분화된 PUE 최적화를 지원합니다. 연간 전기 절감량은 300,000kWh를 초과합니다. 분기 회로 에너지 소비에 대한 세분화된 데이터를 통해 에너지 소비량이 높은 캐비닛 클러스터 3개를 식별했습니다. 에어컨 공기 흐름 전략 및 서버 로드 일정에 대한 목표 최적화가 구현되었습니다. 시설의 전체 PUE는 1.42에서 1.38로 감소하여 연간 전기 비용이 300,000RMB 이상 절감되었으며 개조 투자는 10개월 이내에 회수되었습니다. 분기 회로 결함에 대한 조기 경고 및 향상된 전력 신뢰성: 시스템은 분기 회로 전류를 실시간으로 모니터링하고 2개의 분기 회로에서 잠재적인 문제, 특히 불량한 단자 접촉으로 인한 전류 변동을 성공적으로 식별했습니다. 유지 보수 담당자는 사용량이 적은 시간에 이러한 문제를 해결하여 두 가지 잠재적인 가동 중지 사고를 방지했습니다.
100% 장비 무결성을 갖춘 장기 안정적인 작동: 2026년 7월 현재 144개의 장치가 단 한 번의 정확도 드리프트, 신호 중단 또는 케이스 저하 없이 13개월 연속 안정적으로 작동했습니다. 장비 무결성 비율은 100%이며, 운영 성과는 프로젝트 기대치를 초과합니다.
CNJ-CTLSX 유연한 분할 코어 Rogowski 코일은 가동 중지 시간 없음, 높은 소형화, 높은 정밀도 및 엄격한 EMC 규정 준수를 요구하는 IDC 데이터 센터의 배전 업그레이드에 이상적입니다. 이는 기존 변류기 개조와 관련된 규정 준수 및 설치 문제를 근본적으로 해결합니다. 최소한의 설치 비용과 운영 중단으로 세분화된 지점 수준 에너지 모니터링 시스템을 신속하게 구축할 수 있는 이 시스템은 데이터 센터 에너지 효율성 업그레이드 및 지능형 배전 개조를 위한 매우 비용 효율적인 전류 감지 솔루션을 나타냅니다.
