많은 오래된 배전실, 작업장 및 건물에는 계량, 온라인 모니터링 또는 누전 방지 기능을 추가해야 합니다. 가장 큰 과제는 변류기를 설치하는 것입니다.
정전을 신청하는 데는 오랜 과정이 필요합니다. 공장이나 슈퍼마켓의 하루 가동 중단 시간은 수만에서 수십만 달러에 이르는 손실을 초래할 수 있습니다.
표준 스루홀 변압기에는 케이블을 분리하고 버스바를 제거해야 합니다. 이는 기존 배선이 손상될 위험이 있는 노동 집약적인 프로세스입니다.
비좁은 캐비닛 내부에는 표준 변압기를 통해 케이블을 끼울 공간이 없는 경우가 많으며 배선 경로를 변경하면 시간과 재료가 모두 낭비됩니다.
임시 검사 또는 문제 해결을 위해서는 장치를 설치한 후 제거해야 하므로 앞뒤로 왔다 갔다 하는 비효율적인 작업 흐름이 발생합니다.
당사의 클램프온 변류기는 이러한 문제를 해결합니다. 간단히 조를 열고 이를 케이블이나 버스바에 고정한 후 배선을 고정하면 됩니다. 설치 시 전력 중단이나 기존 라인 수정이 필요하지 않아 설치 효율성이 두 배로 효과적으로 향상됩니다.

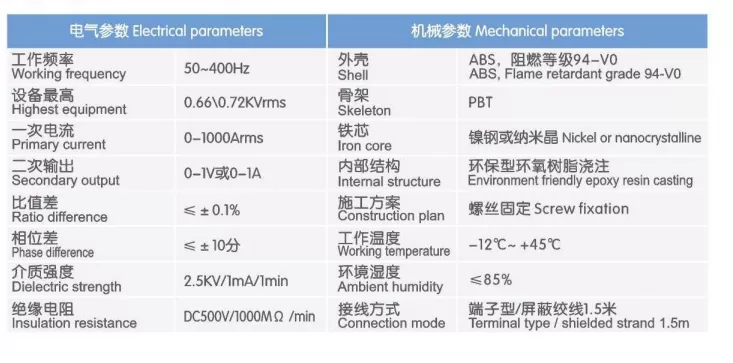

1. 진정한 "라이브" 설치
분할 코어 설계가 특징이므로 케이블을 자르거나 버스바를 분해할 필요가 없습니다. 적절한 안전 절차를 통해 활선에 직접 고정할 수 있습니다. 이를 통해 정전 애플리케이션 및 라인 분해와 관련된 상당한 비용을 절약하고 프로젝트 일정을 70% 이상 단축하여 가동 중지 시간을 감당할 수 없는 공장, 병원, 데이터 센터 및 슈퍼마켓의 전력 시스템을 개조하는 데 이상적입니다.
2. 안정적이고 규정을 준수하는 정확도
고투과성 실리콘 강철 코어로 제작되어 뛰어난 선형성과 최소 오류를 제공합니다. 표준 클래스 0.5 정확도는 측정, 온라인 모니터링 및 보호 샘플링에 대한 요구 사항을 충족합니다. 낮은 전류에서 드리프트가 발생하지 않고 정격 범위 내에서 자기 포화를 방지하며 안정적인 장기 데이터를 보장합니다. 이는 에너지 미터, 모니터링 장치 및 화재 감지기와 호환됩니다.

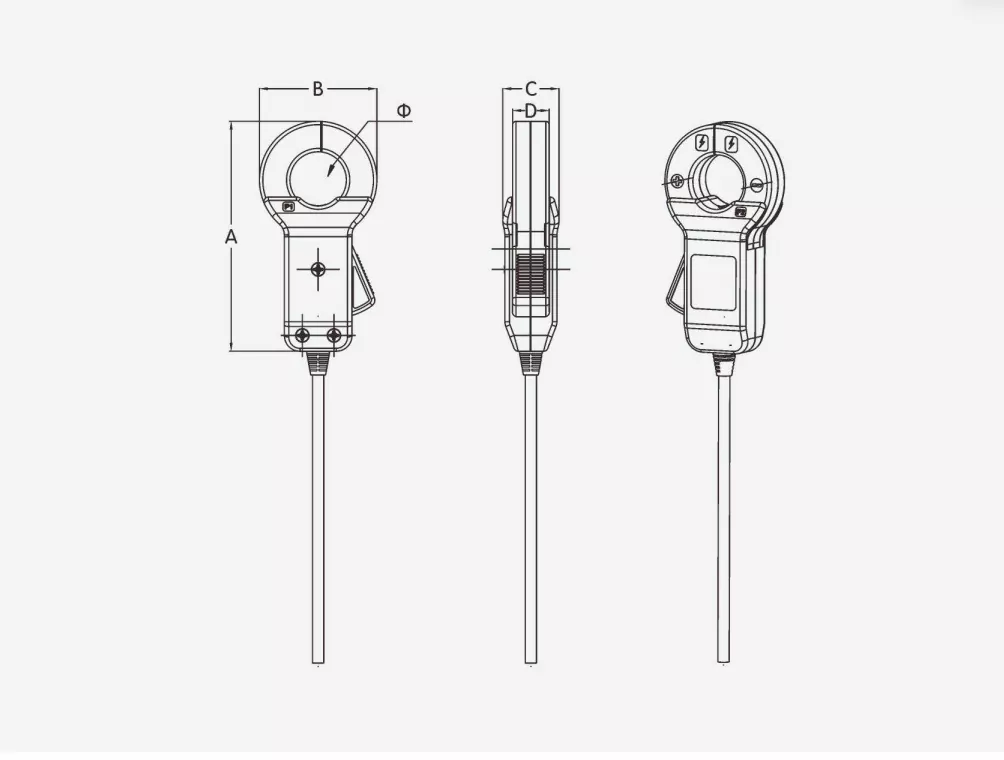

3. 포괄적인 크기 범위
우리는 단일 코어 와이어, 다중 연선 케이블 및 직사각형 버스바에 맞는 다양한 구멍 옵션을 갖춘 얇은 케이블부터 두꺼운 버스바까지 모든 범위의 사양을 제공합니다. 맞춤형 성형이 필요하지 않습니다. 표준 모델은 즉시 배송이 가능하므로 긴급 주문에도 빠른 배송이 가능합니다.
4. 안정적인 단열
하우징은 높은 유전 강도와 노화 및 습기에 대한 저항성을 제공하는 난연성 엔지니어링 소재로 제작되어 대부분의 실내 배전 애플리케이션에 적합합니다. 결합 표면은 꼭 맞고 낮은 자기 저항을 위해 정밀하게 연마되었습니다. 마감이 매끄럽고 버가 없어 설치 중 손 부상을 방지하고 전력 산업 표준을 준수합니다.
5. 번거로움 없는 배선
2차 출력은 터미널 극성이 명확하게 표시된 특수 굴곡 방지 케이블을 사용하므로 추가 시운전 없이 미터, 보호 계전기 또는 PLC에 직접 연결할 수 있습니다. 케이블 출구 지점은 굽힘 손상을 방지하기 위해 강화되어 케이블이 절연 찢어짐이나 와이어 파손 없이 현장 당김 및 라우팅을 견딜 수 있도록 보장하여 매우 견고하고 내구성이 뛰어납니다.
노후화된 배전실 및 캐비닛 개조 에너지 계량 및 온라인 전류 모니터링 설치
화재 전원 공급 장치 모니터링 및 전기 화재/누출 감지 시스템과 통합
공장 장비의 기술 업그레이드; 모터, 팬, 펌프에 대한 보호 및 샘플링 추가
태양광 발전 및 에너지 저장 발전소용 AC/DC 회로 전류 감지
임시전원공급을 위한 임시설치, 점검, 고장진단
건물, 슈퍼마켓, 병원의 배전을 위한 O&M 업그레이드
정밀 결합 조: 미세하게 연마된 코어 표면은 최소한의 간격과 낮은 자기 저항으로 단단히 닫혀 안정적인 측정 정확도를 보장합니다.
난연성, 견고한 하우징: 고강도 엔지니어링 플라스틱; 난연성, 절연성, 낙하 방지 및 노화 방지 기능을 갖추고 있어 가혹한 현장 조건을 견딜 수 있도록 제작되었습니다.
명확한 매개변수 라벨링: 각 장치에는 쉽게 식별하고 오류 없는 배선을 위해 변환 비율, 극성 및 사양을 나타내는 명확한 라벨이 있습니다.
강화된 출력 설계: 꼬리 부분의 꼬임 방지 슬리브는 반복적인 당김으로 인한 와이어 파손을 방지합니다. 복잡한 현장 배선 환경에 적합
실제 설치는 인증된 전기 기술자가 수행해야 합니다. 적절한 절연을 보장하고 전기 안전 프로토콜을 엄격히 준수하십시오.
설치 중에 조 접촉 표면을 청소하여 잔해나 틈새 없이 완전히 닫히도록 하십시오.
변류기의 2차측을 개방된 상태로 두지 마십시오. 작동하기 전에 배선 정확성을 확인하십시오.
표준 모델은 실내용입니다. 실외 설치에는 보호 인클로저가 필요합니다.
공장 직접 공급; 사용 가능한 표준 사양의 대량 재고; 48시간 이내에 배송 준비
인간에 의한 것이 아닌 손상에 대해 1년 보증; 평생 기술 지원 제공
대량 구매 및 프로젝트 견적 지원; 선택 및 매칭 조언 제공
포산 순더 Leliu 산업 단지의 배전 안전 및 부하 조사 프로젝트
프로젝트 명: 포산시 순덕구 러리우 가도 산업단지 배전 안전 조사 및 부하 진단 프로젝트
위치: 광둥성 포산시 순더구 러리우 공업구 광다공업구

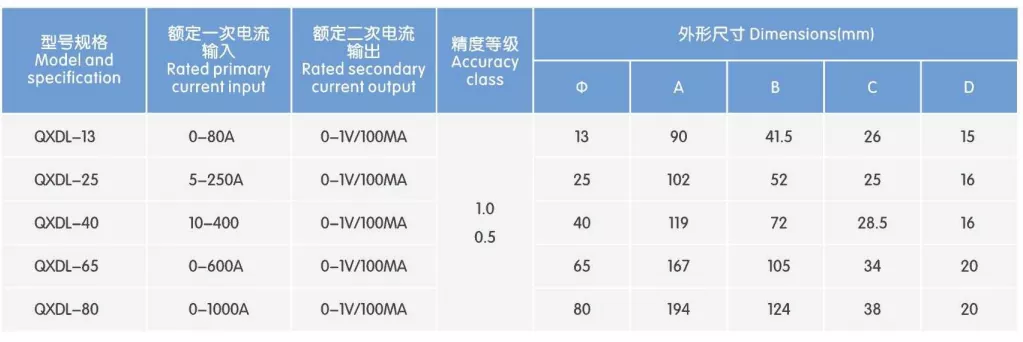

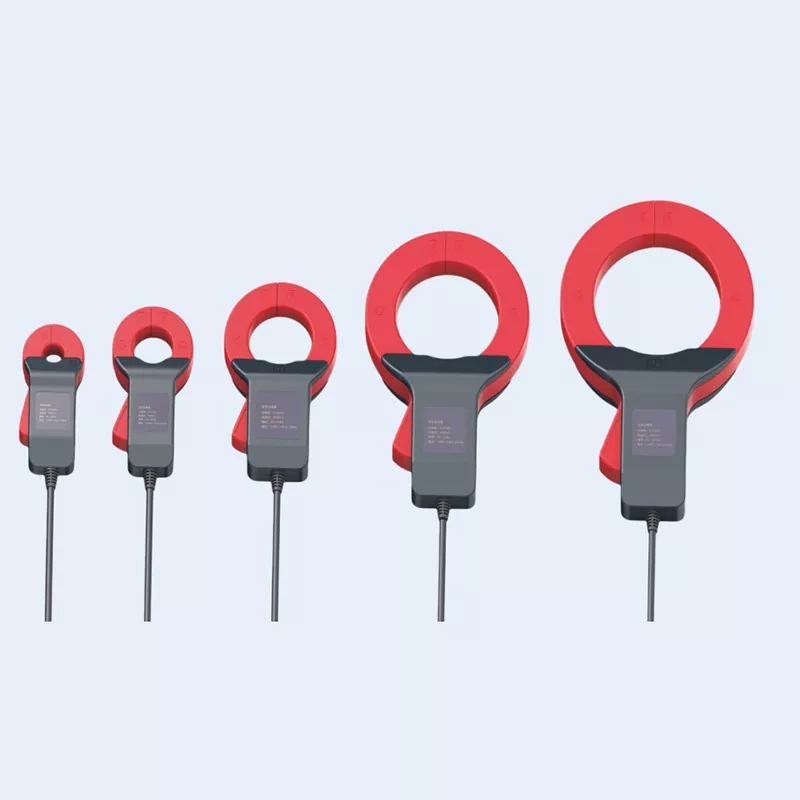

시행 기간: 2025년 10월 15일 ~ 11월 5일 적용 제품: 전체 스플릿 코어 클램프 온 변류기(Ø30mm ~ Ø150mm 범위의 5개 사양)
Leliu Subdistrict는 Shunde의 하드웨어 및 가전 제품 제조 허브입니다. 광다공업원구에는 32개 대규모 제조기업이 입주해 있다. 이들의 배전 시스템은 2005년에서 2024년 사이에 설치되었으므로 장비 수명에 상당한 차이가 발생했습니다. 지역 비상 관리 당국은 제3자 전력 O&M(운영 및 유지 관리) 기관과 협력하여 공원 기업에 대한 포괄적인 배전 안전 검사 및 부하 특성 진단을 수행했습니다. 과부하, 3상 불균형, 절연 노화 등의 안전 위험을 검사하는 동시에 에너지 절약 개조를 지원하는 데이터를 제공했습니다.
제조 기업은 검사를 위해 장기간 정전을 감당할 수 없었기 때문에 이 프로젝트에서는 휴대용 에너지 데이터 단말기와 함께 전류 데이터 수집을 위해 분할 코어 클램프 온 변류기를 독점적으로 활용했습니다. 이를 통해 전원 공급을 중단하지 않고 모든 회로를 지속적으로 모니터링할 수 있었습니다.
정전 기반 검사에 대한 상당한 저항 낮은 기업 협력
단지 내 대부분의 기업은 주문 기반 생산 모델로 운영됩니다. 단 한 시간만 생산 라인을 중단하면 수천 위안에서 수만 위안에 이르는 손실이 발생합니다. 기존의 윈도우형(솔리드 코어) 변류기는 설치를 위해 전선을 분리하고 전원을 차단해야 하므로 대부분 기업의 협력이 어렵고 검사 진행이 지연됩니다.
회로 사양이 다양합니다. 단일 범위 장비가 부족함
전류 수준은 작업장 조명 분기의 경우 수십 암페어부터 주요 수신 버스바의 경우 2,000암페어 이상까지 다양하며 케이블 및 버스바 치수도 다양합니다. 기존 검사 장비는 일반적으로 측정 범위가 고정되어 있어 여러 장치 세트를 운반해야 하고 O&M 효율성이 낮습니다.
순간 판독값이 실제 부하 특성을 반영하지 못함
표준 클램프온 멀티미터는 순간 전류 값만 캡처하므로 아침 피크 또는 야간 대기와 같은 기간 동안의 부하 변동을 기록하지 못합니다. 또한 간헐적인 과부하나 3상 불균형 변동과 같은 숨겨진 문제를 감지하는 데 어려움을 겪어 검사 결과의 실제 가치를 제한합니다.
복잡한 현장 배선; 낮은 배포 효율성
기존 고정 검사 장비는 설치가 까다로워 단일 회로에 배포하는 데 30분 이상이 소요됩니다. 공원 전체에 약 300개의 회로가 있어 예상 완료 시간이 2개월을 초과하여 특별 수정 캠페인의 일정 요구 사항을 충족하지 못했습니다.
비간섭(정전 없음), 다중 범위 및 신속한 배포 기능이라는 핵심 요구 사항을 충족하기 위해 이 프로젝트에서는 5가지 사양의 분할 코어 클램프 온 변류기(CT)를 활용합니다. 이는 다양한 회로의 특정 전류 정격 및 도체 치수와 일치하며 휴대용 전력 품질 단자와 쌍을 이루어 72시간 연속 데이터 수집을 용이하게 합니다.
핵심 솔루션 설계
분할 코어, 비간섭형 설계: 밀어서 열 수 있는 클램프 메커니즘을 갖춘 CT는 케이블 또는 버스바 외부에 직접 고정됩니다. 이렇게 하면 단자를 분리하거나 전원을 차단할 필요가 없으므로 표준 작동 절차를 따를 때 저전압 환경에서 안전하게 라이브 설치가 가능합니다.
계층화된 범위를 통한 정밀 매칭: 5가지 조리개 크기는 다양한 전류 범위에 해당합니다. 작은 조리개 CT는 측정 정확도를 보장하기 위해 저전류 회로에 사용되는 반면, 큰 조리개 CT는 고전류 회로의 도체 크기를 수용하여 정밀도와 호환성의 균형을 유지합니다.
연속 부하 모니터링 모드: CT의 출력 신호가 휴대용 획득 터미널로 공급됩니다. 각 회로에 대해 72시간 동안 지속적인 데이터 수집이 수행되어 생산, 대기 및 최대 부하 기간을 포함한 작동 상태를 완전히 캡처하여 부하 프로필과 전력 품질 보고서를 생성합니다.
전체에 걸쳐 제로 중단 테스트; 기업의 생산 손실 없음: 모든 회로 테스트는 정상적인 생산 작업 중에 수행되었습니다. 기업은 생산을 중단하거나 예정된 정전을 신청할 필요가 없었습니다. 참가기업 32개 모두 생산 중단으로 인한 손실 없이 테스트를 성공적으로 완료해 산업단지 테스트의 어려움과 느린 진행에 대한 업계 애로사항을 효과적으로 해결했다.
포괄적인 사양 범위; 모든 시나리오를 위한 하나의 장비 세트: 시스템은 Φ30mm에서 Φ150mm까지의 전체 조리개 크기를 포괄합니다. 한 세트의 장비를 운반하는 단일 유지 관리 팀은 지선에서 주 수신선까지 모든 회로를 서비스할 수 있습니다. 이를 통해 장비를 자주 변경할 필요가 없으며 현장 운영 유연성이 크게 향상됩니다.
강력한 데이터 지원을 통한 고정밀 연속 수집: 0.5등급 측정 정확도와 72시간 연속 샘플링을 통해 시스템은 피크 부하, 3상 불균형 및 역률 변동과 같은 중요한 데이터를 정확하게 캡처합니다. 결과 테스트 보고서는 기업과 규제 당국 모두가 인정한 데이터 신뢰성을 바탕으로 안전 수정 및 에너지 효율성 업그레이드를 위한 신뢰할 수 있는 기반이 됩니다. 배포 효율성이 3배로 향상되어 프로젝트 일정이 크게 단축되었습니다. 단일 회로 변류기를 설치하고 터미널 시운전을 수행하는 데는 평균 5분밖에 걸리지 않았습니다. 이는 테스트를 위해 정전 및 전선 분리가 필요한 기존 방법보다 3배 이상 빠른 것입니다. 산업단지 전체 286개 회로에 대한 검사는 원래 60일 일정보다 훨씬 앞선 21일 만에 완료되어 목표 개선 계획을 성공적으로 마무리했습니다.
휴대성과 내구성이 뛰어나 복잡한 현장 조건에 적합합니다. 가볍고 견고하며 낙하 방지 기능이 있는 변압기는 O&M 직원이 여러 공장 구역 간에 쉽게 휴대할 수 있습니다. 클램프 조의 내마모성 설계는 반복적인 개폐로 인해 측정 정확도가 저하되지 않도록 보장하여 장기간 고주파 사용에도 안정적인 성능을 유지합니다.
포괄적인 위험 식별 및 폐쇄 루프 해결. 이 프로젝트를 통해 과부하 회로 21개, 삼상 불균형이 심각한 회로 37개, 역률이 낮은 회로 19개, 절연 열화로 인한 누출 위험 사례 7개를 식별했습니다. 수정 목록이 해당 기업에 발행되었습니다. 2025년 말까지 위험 교정 완료율은 92%에 도달해 공원의 배전 안전성이 크게 향상되었습니다.
기업을 위한 데이터 기반 에너지 효율성 업그레이드 및 비용 절감. 부하 모니터링 데이터를 기반으로 12개 기업은 공기 압축기 최적화, 시간 기반 조명 제어, 무효 전력 보상 업그레이드 등 에너지 절약 권장 사항을 받았습니다. 구현 결과, 공장당 월평균 약 1,200kWh의 전력이 절약되었고 연간 비용이 100,000RMB를 초과했으며 투자 회수 기간은 1년 미만이 되었습니다.
향상된 O&M 효율성과 확장된 서비스 모델. 제3자 O&M 제공업체는 이 장비를 활용하여 연간 안전 점검 서비스를 '일회성 순간 점검'에서 '분기별 연속 부하 모니터링'으로 업그레이드했습니다. 이를 통해 서비스 가치가 40% 증가하고 고객 갱신율이 크게 향상되어 산업용 배전 O&M 서비스를 위한 복제 가능한 모델이 확립되었습니다.
고주파 사용 시 고장이 발생하지 않는 안정적인 장비 성능입니다. 프로젝트 전반에 걸쳐 변압기는 조 접촉 불량, 정확도 드리프트 또는 절연 손상과 같은 문제 없이 1,200회 이상의 열기/닫기 주기를 거쳤습니다. 100% 장비 무결성 비율을 갖춘 이 시스템은 고주파수, 다중 시나리오 산업 O&M 검사 요구 사항을 완벽하게 충족했습니다. 6. 사례 요약
스플릿 코어 클램프온 변류기는 전력 시스템 O&M, 에너지 효율 진단 및 안전 검사를 위한 필수 휴대용 측정 장치입니다. 이는 산업 환경에서 직면하는 주요 문제, 특히 정전 예약의 어려움, 느린 배포 및 부적절한 측정 범위 범위를 효과적으로 해결합니다. 분할 코어 설치의 편리함과 수익 등급 측정 정확도를 결합한 이 장치는 임시 문제 해결 및 대상 부하 조사에 적합할 뿐만 아니라 영구 모니터링 시스템을 위한 보충 솔루션으로 사용하는 데에도 적합합니다. 이는 타사 전력 서비스 제공업체와 기업 O&M 부서에 없어서는 안 될 도구입니다.
