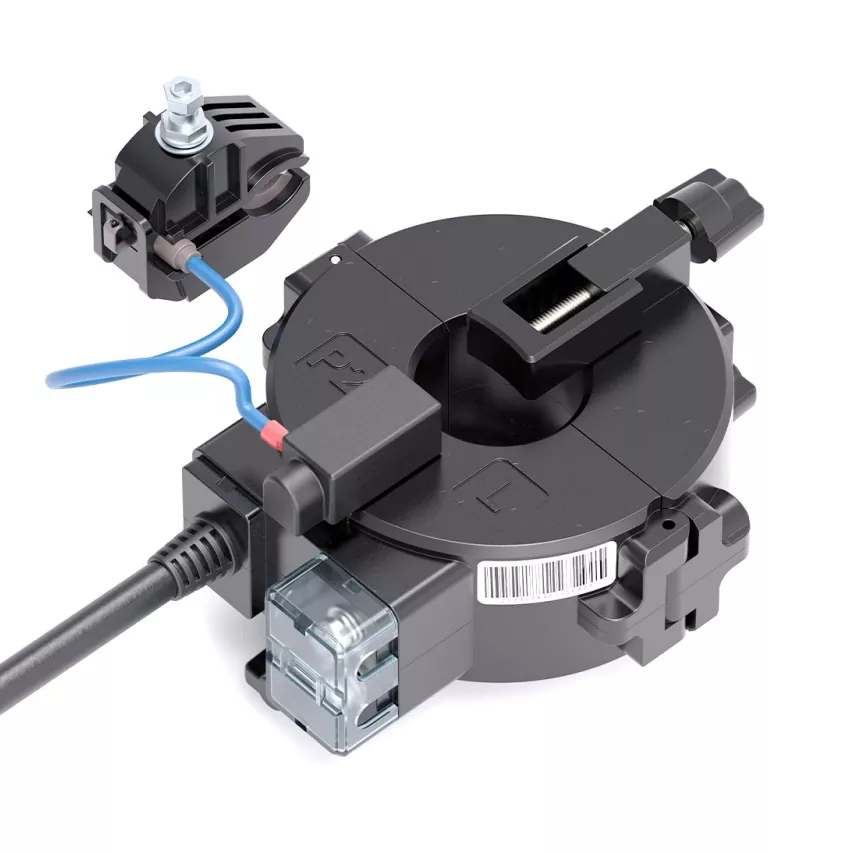

CTHW8 실외 방수 전류 변압기는 분할 코어 원형 설계를 갖추고 있어 시스템을 종료하거나 케이블 및 터미널을 분리할 필요 없이 활성 전원 케이블에 직접 고정할 수 있습니다. 부드러운 내부 구멍은 케이블의 모양에 맞춰지며, 나사와 핀 잠금 메커니즘은 안전하고 흔들리지 않는 장착을 보장합니다. 고정밀 철심과 결합하여 안정적인 전류 획득을 제공합니다.
분할 코어 원형 설계는 내부 구멍과 케이블 외부 표면 사이에 꼭 맞는 핏을 보장하여 다양한 직경의 단일 코어 및 다중 코어 저전압 전원 케이블을 수용합니다. 정사각형 조리개 변압기와 비교하여 이 설계는 흔들림 없이 더욱 단단하게 고정되어 더욱 안정적인 측정 정확도를 제공합니다. 분할 구조는 설치를 위해 전선을 분리해야 하는 기존 요구 사항을 제거하므로 정전 없이 개조가 가능합니다. 한 사람이 몇 초 안에 장치를 설치할 수 있으므로 설치 시간이 크게 단축되고 생산 중단 시간과 관련된 손실이 방지됩니다.

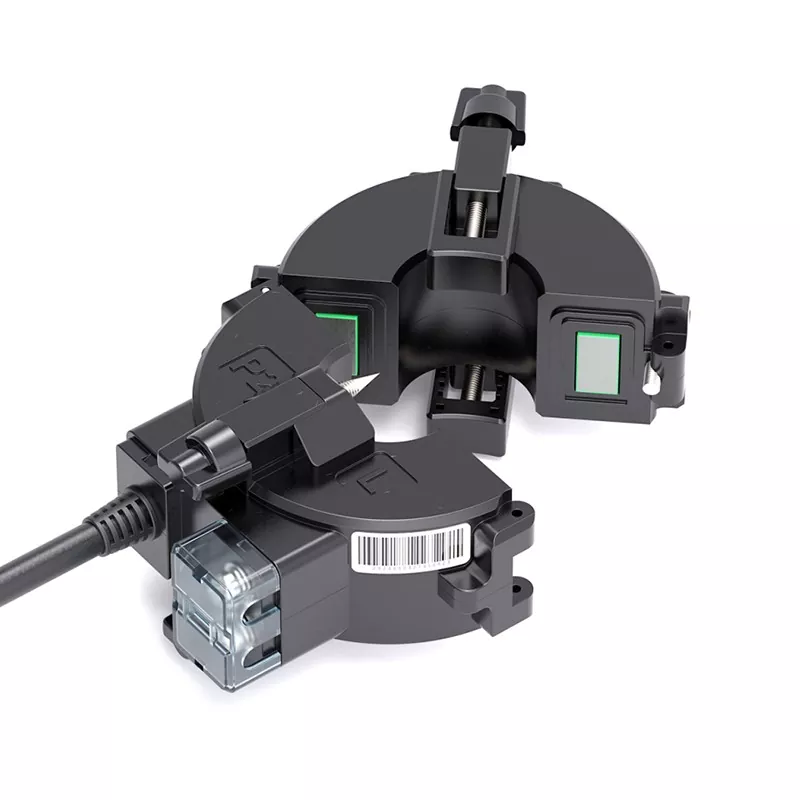

이 장치에는 통합 위치 핀이 있는 상단 장착형 손잡이 작동식 나사 잠금 메커니즘이 있습니다. 나사를 조이면 상단 및 하단 하우징이 단단히 닫혀 철심 결합 표면이 틈 없이 만나게 됩니다. 동시에 위치 지정 핀이 케이블의 외부 표면을 눌러 변압기를 제자리에 고정시켜 미끄러짐이나 회전을 효과적으로 방지합니다. 이는 진동이 심한 환경에서도 장기간 안정적인 작동을 보장하며 풀림으로 인한 측정 오류를 구조적으로 제거합니다.
높은 투자율, 낮은 자기 손실, 우수한 자화 곡선 선형성을 특징으로 하는 고품질 방향성 실리콘 강철 코어를 사용합니다. 정격 전류 범위 내에서 안정적인 출력 신호를 제공하여 클래스 0.5 또는 클래스 1 측정 정확도 표준을 충족하고 신뢰할 수 있고 정확한 전류 데이터 수집을 보장합니다. 이 제품은 이중 주파수 작동(50Hz/60Hz)을 지원하고 외부 전자파 간섭에 대한 강력한 저항성을 제공하여 다양한 다기능 전력계, 지능형 모니터링 단자 및 계전기 보호 장치와의 안정적인 통합을 보장합니다.
이 CTHW8 실외 방수 전류 변압기는 고강도 난연성 엔지니어링 플라스틱으로 제작된 일체형 사출 성형 하우징을 갖추고 있어 탁월한 절연성, 내충격성 및 극한 온도에 대한 내구성을 제공합니다. 내부는 에폭시 수지로 진공 포팅되어 습기, 먼지 및 부식으로부터 포괄적인 보호 기능을 제공합니다. 산업 플랜트, 옥외 배전함, 지하 배전 샤프트, 유틸리티 터널 등 다양하고 까다로운 환경에 적합하며 장기적으로 일관된 성능을 유지하고 긴 서비스 수명을 보장합니다.
투명한 단자 커버: 배선 상태를 명확하게 볼 수 있어 현장 설치 승인 및 후속 문제 해결 또는 유지 관리 시 효율성이 향상됩니다.
명확한 극성 표시: 배선 오류를 방지하기 위해 P1/P2 방향 표시기 및 2차 단자 극성이 하우징 표면에 표시되어 있습니다.
방수 케이블 출구: 구부러지지 않는 특수 출력 케이블이 함께 제공됩니다. 연결 지점에는 방수 씰이 있어 전체적인 보호 등급이 향상됩니다.
액세서리가 없는 통합형 디자인: 추가 부품 없이 상자에서 꺼내 바로 설치할 수 있어 자재 비용이 절감됩니다.
상단 잠금 나사를 시계 반대 방향으로 돌려 푼 다음 분할선을 따라 하우징 상단과 하단 섹션을 조심스럽게 분리합니다.
측정할 케이블을 변압기 구멍 중앙에 배치하여 구멍과 동축이고 정렬 불량이나 압축이 없는지 확인합니다.
결합 표면을 정렬하고 하우징 섹션을 닫습니다. 상단 잠금 나사를 시계 방향으로 조여 꼭 맞고 잠금 핀이 케이블을 단단히 고정하는지 확인하십시오.
투명 단자 커버를 열고 2차 리드를 극성 표시에 맞게 올바르게 연결한 후 커버를 닫으면 설치가 완료됩니다.
변압기가 작동 중인 동안에는 2차 회로를 열어두지 마십시오. 개방 회로는 사람과 장비의 안전을 위협하는 고전압을 유도할 수 있습니다.
케이블의 실제 외경을 기준으로 적절한 구멍 크기를 갖춘 모델을 선택하여 올바르게 장착되도록 하세요.
실외나 습도가 높은 환경에 설치하는 경우 배선 연결부에 방수/밀폐 처리를 추가로 적용하는 것이 좋습니다. 응용 시나리오
기존 배전 시스템 개조: 정전이나 전선 분리 없이 노후화된 산업 단지나 상업용 건물의 케이블 회로에 계측 및 모니터링 장치를 설치합니다.
건물 배전 O&M: 전기 라이저 및 유틸리티 샤프트에 위치한 케이블 회로에 대한 전류를 모니터링하고 에너지 소비 통계를 분석합니다.
산업용 전력 모니터링: 생산 라인, 펌프, 팬, 공기 압축기 등 케이블 구동 장비의 작동 전류를 실시간으로 모니터링합니다.
스마트 배전 시스템: 전력 모니터링 플랫폼 및 에너지 관리 시스템과 통합되어 원격 데이터 수집 및 오류 조기 경고가 가능합니다.
누전 방지: 배전 시스템 내에서 잔류 전류 모니터링 및 누전 보호를 위한 제로 시퀀스 변류기로 맞춤화할 수 있습니다.
전체 제품 라인은 국가 표준에 따라 엄격하게 제조됩니다. 각 CTHW8 실외 방수 변류기는 안정적이고 신뢰할 수 있는 성능을 보장하기 위해 배송 전에 정확도 교정, 상용 주파수 내전압 테스트, 절연 성능 점검을 포함한 포괄적인 테스트를 거칩니다. 1년 보증이 제공됩니다.
프로젝트 이름: 소주 스마트 조명 에너지 모니터링 개조 프로젝트 | 위치: 장쑤성 쑤저우시
완료일: 2023년 9월
사용된 제품: Φ45mm 절연 피어싱 스플릿 코어 변류기
이 프로젝트는 218개의 가로등 배전 회로를 갖춘 6.2km 길이의 주요 도시 간선 도로를 다루고 있습니다. 각 회로는 3×16mm² 전원 케이블을 사용하여 LED 가로등과 경관 조명을 공급합니다. 2015년에 처음 구축된 기존 배전 시스템은 기본적인 메인 스위치 켜기/끄기 기능만 제공했기 때문에 개별 회로 전류 모니터링이나 에너지 소비 통계 기능이 부족했습니다.
세련된 도시 조명 관리에 대한 요구 사항이 증가함에 따라 지방 당국은 전체 조명 네트워크에 에너지 모니터링 및 결함 조기 경보 시스템을 설치할 계획을 세웠습니다. 그러나 주요 도로의 정전에 대한 승인 획득의 어려움, 옥외 설치 지점의 분산으로 인한 높은 배선 비용, 기존 변류기 개조를 위한 케이블 절단 필요성 등의 어려움에 직면했습니다. 궁극적으로 프로젝트에서는 전류 획득을 위한 핵심 구성 요소로 절연 관통 분할 코어 변류기를 선택하여 정전 없이 전체 개조를 완료할 수 있었습니다.
분기 회로 전류 모니터링 부족 문제 해결 효율성이 매우 낮습니다. 조명 네트워크 전반에 걸쳐 회로별 전류 데이터 수집이 없었습니다. 수동 야간 순찰에만 의존하여 손상된 가로등이나 선로 결함을 식별합니다. 결함을 감지하는 평균 시간은 12시간을 초과했으며 원격 섹션의 문제는 해결되기까지 2~3일 동안 지속되는 경우도 있었습니다. 결과적으로 도로 조명 가용성은 92% 내외를 맴돌며 필수 기준을 충족하지 못했습니다.
원유 관리; 비정상적인 전력 사용을 감지할 수 없습니다. 마스터 미터만으로 전체 소비량을 측정하므로 개별 회로별 에너지 사용량을 구분할 수 없습니다. 인근 사업체의 전선 누출이나 무단 전력 도청과 같은 문제는 감지되지 않았으며, 그 결과 연간 추정 비조명 에너지 손실이 50,000RMB를 초과했습니다.
기존의 개조 작업에는 정전이 발생하여 대중에게 상당한 영향을 미쳤습니다. 표준 스루홀 변류기를 사용하려면 케이블을 절단하고 전원을 차단해야 합니다. 주요 도로의 정전으로 인해 교통 신호, 가로등, 인근 상점의 전원 공급이 중단되었을 수 있습니다. 게다가 정전에 대한 승인 절차가 복잡했고, 야간 설치는 높은 안전 위험을 안겨주었습니다.
널리 분산된 실외 장소; 전원 공급 장치 배선 비용이 높습니다. 218개의 감시 지점이 도로를 따라 흩어져 있었습니다. 각 데이터 수집 모듈에 별도의 전원 케이블을 설치하면 120,000 RMB를 초과하는 자재 및 인건비가 발생하게 됩니다. 또한 실외 배선은 노후화되고 고장률이 높아지기 쉽습니다.
분산된 실외 위치와 정전 없는 설치의 핵심 요구 사항을 해결하기 위해 이 프로젝트에서는 절연 피어싱, 분할 코어 변류기를 독점적으로 사용합니다. 이러한 통합 장치는 전류 측정과 회로의 자체 전원 공급 작동을 모두 처리하므로 추가 전원 공급 라인이 필요하지 않습니다.
핵심 설계 원칙
절연 피어싱, 자체 전원 공급 솔루션: 변압기는 내장 피어싱 전극을 활용하여 가로등 위상 전선의 절연체를 관통하고 작동 전력을 끌어옵니다. 이는 전류 수집 및 통신 모듈에 동시에 전원을 공급하므로 독립적인 전원 공급 라인이 필요하지 않습니다.
분할 코어, 분리되지 않는 설치: 스냅온 분할 코어 구조를 특징으로 하는 이 장치는 케이블 외부에 직접 고정됩니다. 이를 통해 케이블을 자르거나 단자를 분리할 필요가 없으므로 저전압 환경에서 라이브 설치가 가능합니다. 높은 보호 수준의 실외 설계: 이 장치는 IP65 방진 및 방수 등급을 획득했으며 피어싱 지점에 방수 밀봉 링이 있어 비, 강렬한 열기, 영하의 겨울 기온에 노출되는 실외 환경에 적합합니다.
무중단 설치; 정상적인 도시 운영에 지장을 주지 않습니다. 표준 라이브 작업 절차에 따라 인증된 저전압 전기 기술자가 작업을 수행했습니다. 주요 도로에는 정전이 발생하지 않았으며, 신호등이나 인근 기업의 전력 공급도 영향을 받지 않았습니다. 총 218개 장치가 단 7일 만에 설치 및 시운전되었으며, 이는 기존 개조 방법에 비해 프로젝트 일정을 60% 이상 단축했습니다.
추가 배선이 필요하지 않습니다. 개조 비용 대폭 절감: 피어싱 기반 자체 전원 공급 기술을 활용하면 개별 장치에 전원 케이블을 설치할 필요가 없어졌습니다. 이를 통해 장치당 자재 및 인건비를 약 85RMB 절감하여 총 배선 비용을 180,000RMB 이상 절감하고 전체 개조 비용을 40% 절감할 수 있었습니다.
안정적인 피어싱 씰; 장기간 실외 작업에도 안전함: 피어싱 전극은 주석 도금 구리로 만들어져 도체 코어를 손상시키지 않고 균일한 피어싱 힘을 보장합니다. 실리콘 고무 방수 씰은 잠긴 후 비와 습기로부터 완벽한 격리를 보장합니다. 배치 이후 이 장치는 쑤저우의 장마철, 여름 최고 기온 40°C, 겨울 최저 기온 -5°C를 절연 성능 저하, 물 유입 또는 단락 현상 없이 견뎌냈습니다.
안정적인 측정 정확도; 에너지 소비 측정 요구 사항 충족: 분할 코어 센서의 결합 표면은 정밀 연삭을 거쳐 폐쇄 시 자기 회로 손실을 최소화하고 클래스 0.5 정확도를 달성합니다. 이는 하위 측정 에너지 통계 요구 사항을 충족합니다. 저전류 신호에 대한 높은 감도 덕분에 개별 가로등 고장으로 인한 전류 변화를 정밀하게 감지할 수 있어 고장에 대한 정확한 조기 경고가 가능합니다.
편리하고 효율적인 설치; 실외 작업 환경에 적합: 경량 장치에는 통합 잠금 클립이 있어 한 명의 기술자가 무거운 도구 없이 공중 설치를 완료할 수 있습니다. 이는 야외에서 높은 곳에서 작업할 때 발생할 수 있는 안전 위험과 어려움을 크게 줄여줍니다.
크게 향상된 O&M 효율성 및 규정 준수 조명 속도: 시스템은 모든 회로에서 실시간으로 전류를 모니터링하고 개방 회로, 단락 또는 비정상적인 정전에 대해 10분 이내에 자동으로 경고를 보내 평균 오류 해결 시간을 80%까지 줄입니다. 도로 조명 비율은 92%에서 99.2%로 증가하여 도시 조명에 대한 1등급 표준을 충족했습니다.
에너지 관리 개선 및 손실 감소: 에너지 데이터 구현 후 분석을 통해 무단 전력 도청 3개 지점과 숨은 선 누출 2개 지점이 식별되었습니다. 개선 작업을 통해 비정상적인 월간 에너지 손실이 약 2,300kWh 감소되었으며, 그 결과 연간 전기 비용이 25,000RMB 이상 절감되었습니다.
오류 없는 안정적인 장비 작동: 2024년 10월 현재 변류기 218개 모두 지속적이고 안정적으로 작동하여 연결 지점에서 물 손상, 정확도 드리프트 또는 과열이 발생하지 않았습니다. 장비 무결성 비율은 100%입니다.
성공적인 지방자치단체 승인: 이 프로젝트는 도시 도로 조명 엔지니어링 건설 및 승인을 위한 기술 사양(CJJ 89) 및 변류기에 대한 관련 국가 표준을 준수하며 첫 번째 시도에서 스마트 조명 개조에 대한 지방자치단체의 특별 승인 검사를 통과했습니다.
절연 피어싱 기술이 적용된 분할 코어 변류기는 분산형 실외 배전 시스템의 스마트 개조를 위한 핵심 혁신 구성 요소입니다. 이는 기존 개조 방법과 관련된 업계의 세 가지 주요 문제점, 즉 정전 예약의 어려움, 높은 배선 비용, 느린 설치 속도를 효과적으로 해결합니다.
이 기술은 도시 가로등, 실외 EV 충전 파일, 산업 단지 배전 및 농촌 전력망과 같이 분산된 위치와 까다로운 전력 접근을 특징으로 하는 시나리오에 널리 적용 가능합니다. 정전이 발생하지 않고 배선이 최소화되며 비용이 저렴하여 전류 모니터링 및 에너지 데이터 수집 시스템을 신속하게 배포할 수 있어 배전 및 스마트 시티 건설에서 사물 인터넷(IoT)을 위한 매우 비용 효율적인 감지 계층 솔루션이 됩니다.
