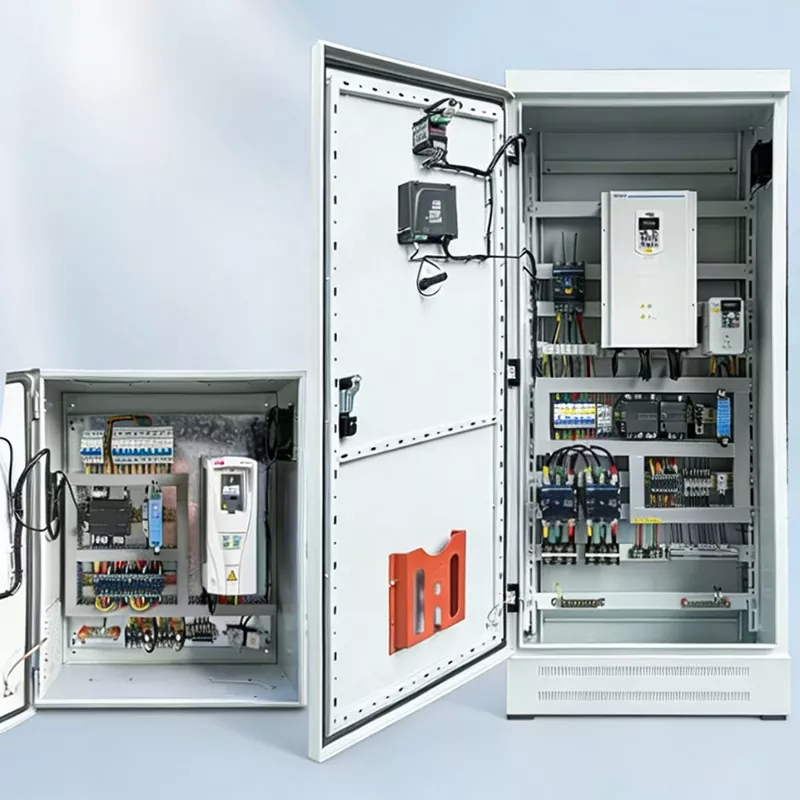

가변 주파수 제어 캐비닛

Junray 전기 가변 주파수 제어 캐비닛은 정확한 흐름, 압력 또는 속도 조절이 필요한 산업 및 도시 응용 분야를 위해 특별히 설계된 지능형 모터 속도 제어 솔루션입니다. 실제 부하 조건에 따라 모터 속도를 자동으로 조정해 정주파수 운전 대비 30~50%의 에너지 절감 효과를 제공합니다. 특징으로는 0~50Hz 무단 속도 조절, 일정한 압력 또는 일정한 흐름을 위한 PID 폐쇄 루프 자동 제어, 기계적 충격 및 수격 현상을 제거하는 소프트 스타트/스톱, 전환 가능한 VFD/주 주파수 백업 모드, 포괄적인 과부하, 과전류, 과전압 및 저전압 보호 기능이 있습니다. 제조 공장, 폐수 처리 시설, HVAC 시스템 및 빌딩 자동화의 워터 펌프, 팬, 공기 압축기, 컨베이어 및 다양한 산업용 모터에 적합합니다. 정격 전력 범위는 IP40 보호 기능을 갖춘 0.75kW ~ 500kW이며 바닥 장착 및 벽 장착 설치를 모두 지원합니다. 까다로운 산업 환경에서 연중무휴 연속 작동을 위해 설계되었습니다.

가변 주파수 제어 캐비닛의 핵심 장점

지능형 속도 제어: 부하 변화에 따라 모터 속도를 자동으로 조정할 수 있습니다. 예를 들어, 워터 펌프의 경우 물 사용량이 적을 때 연속적인 전부하 작동을 피하기 위해 속도가 자동으로 감소되어 변동하는 부하에 완벽하게 적응합니다.

에너지 절약 및 비용 절감: 고정 주파수로 작동하는 것과 비교하여 전기 비용을 30%-50% 절약할 수 있습니다. 워터펌프, 팬 등 지속적으로 작동하는 장비의 경우 1년 동안 수천 달러, 심지어 수만 달러의 전기 비용을 절약할 수 있습니다. 장기적인 이점은 매우 높습니다.

Soft Start : 소프트 스타트 시 모터를 보호하는 기능입니다. 시동 시 고정 주파수의 큰 시동 전류 없이 전류가 점진적으로 상승하므로 모터가 손상되거나 전력망에 영향을 주지 않아 모터의 수명이 크게 연장됩니다.

다중 보호: 안정적이고 신뢰할 수 있는 과부하, 과전류, 과전압 및 저전압 보호. 모터 오작동 시 자동으로 정지하여 모터와 주파수 변환 모듈을 보호하고 장비 손상을 방지하며 안정성과 신뢰성을 보장합니다.

원격 제어: 지능형 모니터링은 원격 제어 및 지능형 모니터링을 지원합니다. 원격으로 속도를 조정하고, 작동 데이터를 확인하고, 현장 작업을 피할 수 있어 관리가 더욱 편리해집니다.

기술 사양

상세한 장인정신 전시

1. 가변 주파수 모듈: 정밀한 속도 제어와 안정적인 작동을 갖춘 고품질 가변 주파수 모듈;

2. 소프트 스타트 기능: 소프트 스타트, 시동 전류 감소 및 모터 보호;

3. 다중 보호: 과부하, 과전류, 과전압 및 저전압 보호 기능으로 안정성과 신뢰성을 보장합니다.

4. 열 방출 및 환기 설계: 가변 주파수 제어 캐비닛에는 전용 열 방출 채널이 장착되어 있어 작동 열을 신속하게 제거하고 가변 주파수 모듈의 안정적인 작동을 보장할 수 있습니다.

5. 표준배선과정 : 전원선과 신호선을 분리하고 수평배선과 수직배선을 하여 유지보수가 용이하고 안전성과 표준화를 보장합니다.

응용 시나리오

가변 주파수 제어 캐비닛은 널리 적용 가능하며 다양한 시나리오에서 사용할 수 있습니다.

물 펌프 제어: 물 공급 펌프 및 하수 펌프의 가변 주파수 속도 조절로 에너지 절약 및 소비 감소를 달성합니다.

팬 제어: 팬 및 환기 장치의 가변 주파수 속도 조절을 통해 에너지 절약 및 소비 감소를 달성합니다.

공기 압축기: 공기 압축기의 가변 주파수 제어로 에너지 절약 및 소비 감소를 달성합니다.

컨베이어 벨트: 컨베이어의 가변 주파수 속도 조절, 속도 조정;

기타 산업용 모터: 속도 조절이 필요한 다양한 산업용 모터.

개조 프로젝트 개요

I. 프로젝트 프로필

이 프로젝트에는 대규모 도시 폐수 처리장의 에너지 절약 업그레이드가 포함됩니다. 시설의 핵심 장비에는 폭기용 루츠 송풍기, 하수 리프트 펌프 및 회수 펌프 세트가 포함됩니다. 원래 모든 장비는 직접 온라인 또는 스타-델타 시동 방법에 의존했으며 유량 조절을 위해 밸브 스로틀링을 활용했습니다. 장비는 일정한 최고 속도로 지속적으로 작동하여 상당한 시동 서지, 수압 또는 공기 흐름 조정 불가능, 심각한 에너지 낭비를 초래했습니다. 또한 시스템은 파이프라인 수격 현상, 과도한 송풍기 소음 및 진동, 높은 장비 고장률, 상당한 O&M 비용으로 인해 어려움을 겪었습니다.

무단계 속도 조절, 일정한 압력 및 흐름, 주문형 에너지 공급 및 에너지 소비 감소를 달성하기 위해 공장의 고출력 송풍기 및 펌프에 대한 포괄적인 개조가 수행되었습니다. 지능형 가변 주파수 드라이브(VFD) 제어 캐비닛이 보드 전체에 설치되었으며 자동 속도 조정을 위해 PLC 중앙 제어 시스템에 연결되어 지능적이고 에너지 효율적이며 안정적인 플랜트 운영을 보장했습니다.

II. 개조 전 문제

과도한 에너지 손실: 회선 주파수에서 일정한 속도로 작동한다는 것은 실제 수질이나 양에 관계없이 장비가 최대 부하로 작동한다는 것을 의미했으며, 이는 부하가 낮은 기간 동안 높은 에너지 낭비로 이어졌습니다.

높은 시동 서지 전류: 스타-델타 시동은 기계적 충격을 유발하여 계통 전압 변동, 기계적 손상, 베어링 및 커플링의 조기 고장을 초래하는 경우가 많습니다.

공정 조절 정밀도가 낮음: 공기 흐름과 수압이 수동 밸브 조절을 통해 조절되어 지연이 발생하고 정확도가 낮았습니다. 이로 인해 생화학 탱크의 용존 산소량이 불안정해지고 폐수 처리 성능이 일관되지 않게 되었습니다.

심각한 수격 현상, 진동 및 소음: 라인 주파수에서 급격한 시동 및 종료로 인해 심각한 수격 현상이 발생하여 파이프라인이 느슨해지거나 누출되는 현상이 발생했으며 송풍기 진동 및 소음이 허용 한도를 초과했습니다.

짧은 장비 수명 및 잦은 유지 관리: 기계적 충격으로 인한 장기간의 고속 작동으로 인해 모터, 펌프 본체 및 송풍기의 마모가 가속화되어 연간 수리 및 교체 비용이 높아지고 가동 중지 시간으로 인한 생산 중단이 발생합니다.

III. 장비 구성 계획

공장의 송풍기 및 펌프의 부하 특성과 에너지 절약 요구 사항을 기반으로 맞춤형 지능형 VFD 제어 캐비닛이 현장에 설치되었습니다. 이 캐비닛은 "일대일" 및 "일대다" 제어 구성을 지원하고 PID 기반 자동 정압/유량 조절, 중앙 제어 시스템 통합, 라인 주파수와 가변 주파수 작동 간의 원활한 전환 기능을 갖추고 있어 24시간 연속 프로세스 작동에 대한 적합성을 보장합니다. 핵심장비 사양

장비 유형: 저전압 지능형 가변 주파수 제어 캐비닛(팬/펌프 전용)

호환 시스템: 380V 3상 AC 저전압 배전 시스템

제어 전력: 15kW~75kW(다양한 펌프 세트 및 팬 장비에 대한 계층형 매칭)

속도 제어 방법: 0~50Hz 무단계 부드러운 속도 조절; 지능형 PID 폐쇄 루프 자동 조정

작동 모드: VFD 자동, VFD 수동 및 주 주파수(바이패스) 백업 모드 간 전환 가능

연동 기능 : PLC 중앙 제어 통신, RS-485 원격 네트워킹, 데이터 업로드, 자동 시작/중지 지원

보호 기능: 과전압, 저전압, 과전류, 과부하, 위상 손실, 과열, 단락 및 실속 보호

보조 기능: 소프트 스타트/스톱(충격 없음), 오류 기록, 알람 피드백 및 주전원 주파수 비상 전환

IV. 개조 하이라이트

최대 에너지 효율성을 위한 수요 기반 속도 제어: 생화학 탱크의 유입 유량 및 용존 산소 데이터를 기반으로 회전 속도를 자동으로 조정합니다. 낮은 부하 기간 동안 낮은 주파수에서 작동하여 일정한 전속 주 주파수 작동과 관련된 에너지 낭비를 제거합니다.

충격 없는 소프트 스타트: 돌입 전류 없이 0Hz에서 부드럽게 가속합니다. 그리드 변동, 기계적 충격 및 파이프라인 수격 현상을 제거하여 모터와 배관 인프라를 보호합니다.

정확하고 안정적인 프로세스 제어: PID 폐쇄 루프 조절은 안정적인 압력과 흐름을 보장합니다. 일정한 풍량과 수압을 유지하고, 생화학적 처리 조건을 안정화시키며, 처리된 하수의 준수율을 획기적으로 향상시킵니다.

이중 모드 백업(주 전원/VFD): VFD 오류가 발생한 경우 원터치로 주 주파수 작동으로 전환하여 가동 중지 시간을 방지하고 폐수 처리장의 지속적인 운영을 보장합니다.

지능형 원격 O&M: 작동 매개변수 및 오류 경고를 실시간으로 모니터링하기 위해 공장의 중앙 제어 시스템과 통합됩니다. 수동 점검의 필요성을 줄이고 무인 지능형 관리가 가능합니다.

V. 개조 후 운영 결과

상당한 에너지 절감: 장비는 부하에 따라 주파수를 자동으로 줄여 전체 전기 절약율을 30%~40%로 높이고 월별 생산 전기 비용을 크게 낮춥니다.

장비 수명 연장: 충격 없는 소프트 스타트/스톱 및 부드러운 저속 작동으로 모터, 베어링 및 배관 네트워크의 마모를 크게 줄여 장비 고장률을 80% 이상 줄입니다. 안정적인 공정 성능 및 규정 준수: 수압과 기류는 일정하고 제어 가능하게 유지되어 폐수 처리 공정의 안정성을 향상시키고 공정 변동과 관련된 위험을 피하면서 배출수 품질이 표준을 일관되게 충족하도록 보장합니다.

향상된 전력망 안정성: 고전류 시동 서지를 제거합니다. 순간적인 전압 강하 또는 업스트림 회로 차단기의 불필요한 트립 없이 안정적인 버스바 전압을 보장합니다.

O&M 비용 대폭 감소: 장비 고장률이 낮고 마모가 최소화되어 빈번한 유지 관리가 필요하지 않습니다. 원격 모니터링 및 조기 경고 기능은 운영 및 유지 관리에 대한 수동 작업량을 대폭 줄여줍니다.

6. 사례 요약

가변 주파수 제어 캐비닛은 워터 펌프, 팬, 중앙 공조 시스템, 산업 조립 라인, 정압 급수 및 폐수 처리와 같은 애플리케이션을 위한 최적의 에너지 절약 제어 솔루션을 나타냅니다. 스타-델타 또는 소프트 스타트 방법과 비교하여 무단계 속도 조절, 정밀한 프로세스 제어, 상당한 에너지 절약, 충격 없는 소프트 스타트 및 정지, 지능형 시스템 통합 등의 주요 이점을 제공합니다. 이는 장비 시동과 관련된 안전 위험을 해결할 뿐만 아니라 생산 공정을 최적화하고 전기 비용을 줄여 산업 및 도시 부문의 에너지 절약 개조를 위한 표준이자 필수 구성 요소가 됩니다.
