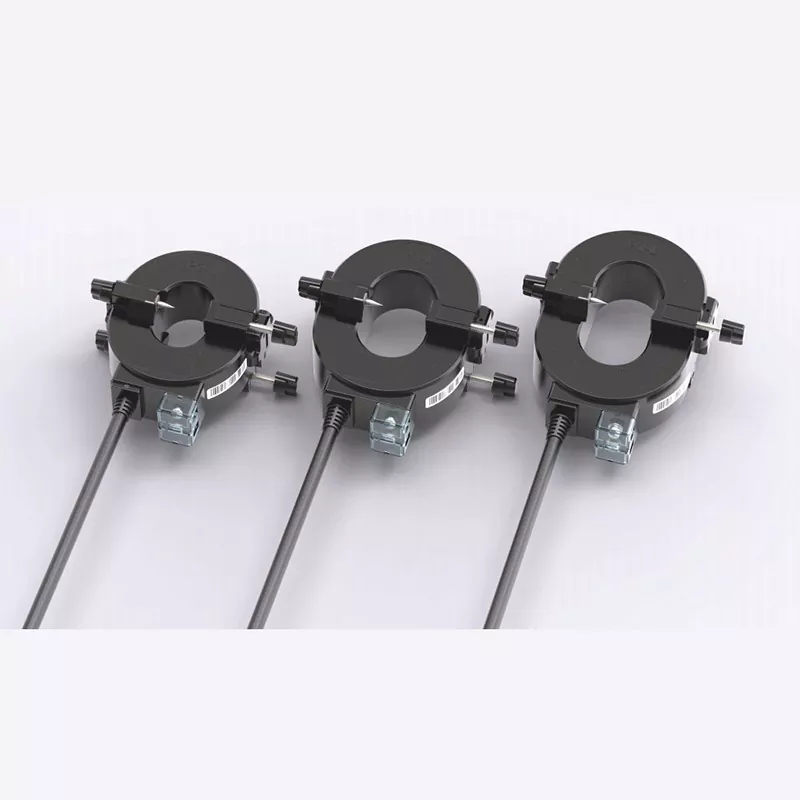

CTHW9 실외 방수 변류기특히 실외 노출, 개조 제한 및 지속적인 작동이 주요 관심사인 저전압 배전 시스템에서 안정적인 전류 수집을 위해 설계되었습니다. 직업적인 중국 제조자 및 공급자로서,준레이 전기분할 코어 구조, 대칭 이중 나사 잠금 메커니즘, 고투과성 실리콘 강철 코어 및 IP65 보호 기능을 갖춘 CTHW9 시리즈를 개발하여 케이블 분해 또는 시스템 종료 없이 정확한 모니터링을 지원합니다.
지능형 전기 관리에 대한 수요가 증가함에 따라 산업 시설, 상업용 건물, 옥외 배전함 및 스마트 전력 네트워크에서 안정적인 전류 측정이 필수적이 되었습니다. 기존 케이블을 분리할 수 없거나 장비가 지속적으로 작동하는 경우 기존 변류기를 설치하기 어려울 수 있습니다.
CTHW9 실외 방수 변류기는 클램프형 설치 구조와 내후성 구조를 통해 이러한 문제를 해결합니다. 다중 조리개 옵션은 다양한 직경의 저전압 케이블을 지원하는 동시에 고투과성 입자 지향 실리콘 강철 코어는 안정적인 전류 획득을 제공하는 데 도움이 됩니다. 구성에 따라 변압기는 클래스 0.5 또는 클래스 1 정확도의 계측 애플리케이션을 지원하거나 제로 시퀀스 잔류 전류 감지를 위해 맞춤화될 수 있습니다.
일반적으로 CT라고 불리는 변류기는 1차 도체를 통해 흐르는 전류를 계량기, 모니터링 시스템, 보호 장비 및 지능형 전력 관리 플랫폼에서 사용할 수 있는 측정 가능한 2차 신호로 변환합니다.
그만큼CTHW9 실외 방수 변류기저전압 케이블 모니터링 및 개조 애플리케이션을 위해 특별히 개발되었습니다. 케이블 분리 또는 상당한 수정이 필요할 수 있는 기존 스루홀 CT와 달리 분할 코어 구조를 사용하면 장치를 열고 기존 케이블 주위에 배치하고 안전하게 닫을 수 있습니다.
이는 전기 인프라가 계속 작동해야 하는 경우 특히 유용합니다. 따라서 산업 생산 라인, 상업 시설, 물류 센터 및 실외 유통 시스템은 중단을 최소화하면서 추가 전류 모니터링 지점을 도입할 수 있습니다.
준레이 전기의 제품 정보에 따르면 CTHW9 시리즈는 저전압 배전 계측, 에너지 소비 모니터링, 잔류 전류 보호, 화재 안전 전력 모니터링 및 지능형 배전 시스템을 포함한 애플리케이션용으로 설계되었습니다.
CTHW9는 대칭형 이중 나사 잠금 메커니즘을 사용합니다. 설치하는 동안 양쪽을 교대로 조여 기계적 힘을 변압기 하우징 전체에 고르게 분산시킬 수 있습니다.
이 디자인은 코어 인터페이스의 긴밀한 접촉을 촉진하고 잠재적인 정렬 문제를 줄입니다. 잠금 핀은 또한 변압기가 케이블 주위에서 미끄러지거나 회전하는 것을 방지하는데 도움이 되며, 이는 모터, 팬 및 기타 장비의 진동에 취약한 환경에서 특히 유용합니다.
다양한 전기 시스템은 다양한 케이블 직경을 사용하므로 모든 용도에 맞는 단일 CT는 거의 실용적이지 않습니다. CTHW9 시리즈는 다양한 저전압 케이블과 일치하도록 다양한 내부 구멍 크기를 제공합니다.
변압기는 투자율이 높고 자기 손실이 낮은 방향성 실리콘 강철 코어를 사용합니다. 이는 광범위한 선형 작동 범위를 지원하고 전자기 간섭이 존재할 수 있는 환경에서 안정적인 측정 성능을 유지하는 데 도움이 됩니다.
측정 애플리케이션의 경우 클래스 0.5 또는 클래스 1 전류 획득을 위해 CTHW9를 구성할 수 있습니다. 보호 중심 프로젝트의 경우 잔류 전류 감지를 위한 제로 시퀀스 변류기로 맞춤화할 수도 있습니다.
실외 전기 장비는 습기, 먼지, 온도 변화 및 장기적인 환경 노출을 견뎌야 합니다. CTHW9는 하우징에 고강도 난연성 엔지니어링 플라스틱을 사용하고 내부적으로 진공 에폭시 수지 포팅을 사용합니다.
결과적으로 IP65 등급 구조는 먼지 유입 및 물 분사로부터 보호해 변압기가 실외 배전함, 산업 플랜트, 지하 유틸리티 터널 및 습한 전기 샤프트에서 안정적으로 작동하도록 돕습니다.
CTHW9에는 또한 몇 가지 설치 지향 세부 사항이 통합되어 있습니다.
변류기를 구매할 때 전기 엔지니어는 공칭 전류 이상을 평가해야 합니다. 조리개 크기, 정확도, 의도된 기능, 설치 환경 및 보조 구성은 모두 CT가 특정 프로젝트에 적합한지 여부에 영향을 미칩니다.
| 목 | CTHW9 특성 | 일반적인 적용 가치 |
|---|---|---|
| 제품 유형 | 실외 방수 스플릿 코어 변류기 | 저전압 케이블 모니터링 |
| 현재 범위 | 대략. 5A~4000A(모델에 따라 다름) | 소형부터 고전류 회로까지 |
| 정확성 | 계량 구성을 위한 클래스 0.5 또는 클래스 1 | 에너지 모니터링 및 측정 |
| 핵심 소재 | 방향성 규소강 | 안정적인 자기 성능 |
| 보호 등급 | IP65 | 실외 및 습한 환경 |
| 설치 | 분할 코어 클램프 온 디자인 | 기존 시스템 개조 |
| 맞춤화 | 비율, 조리개, 출력 및 제로 시퀀스 매개변수 | 프로젝트별 요구사항 |
정확한 전기 매개변수는 선택한 모델 및 애플리케이션에 따라 달라지므로 구매자는 주문하기 전에 필요한 전류 비율, 케이블 외경, 2차 출력, 정확도 등급 및 보호 요구 사항을 확인해야 합니다.
분할 코어 설치와 환경 보호의 결합으로 CTHW9는 광범위한 전력 모니터링 시나리오에 적합합니다.
오래된 공장과 상업용 건물에는 충분한 보조 계량 없이 배전 시스템이 작동할 수 있습니다. 추가 CT를 설치하면 기존 케이블을 크게 수정하지 않고도 회로 수준 전류 데이터를 제공할 수 있습니다.
생산 라인, 공기 압축기, 유틸리티 장비 및 기타 대규모 전기 부하를 개별적으로 모니터링할 수 있습니다. 그러면 현재 데이터는 에너지 통계, 부하 분석 및 에너지 효율성 개선을 지원할 수 있습니다.
영상 변류기로 구성된 경우 장치는 잔류 전류를 감지하고 누출 방지 장비와 함께 작동할 수 있습니다. 이는 전기 안전 모니터링에 유용합니다.
화재 안전 전원 회로에는 안정적인 작동 상태 모니터링이 필요합니다. CTHW9는 관련 배전 회로의 전류 및 잔류 전류를 추적하는 모니터링 아키텍처에 통합될 수 있습니다.
변류기는 디지털 전력 시스템의 기본 감지 구성 요소입니다. CTHW9 측정 신호는 전력 모니터링 플랫폼 및 IoT 터미널과 통합되어 원격 데이터 수집, 추세 분석 및 조기 오류 감지를 지원할 수 있습니다.
분할 코어 구조는 현장 설치를 단순화하기 위한 것이지만 전기 작업은 항상 해당 안전 절차에 따라 적절한 자격을 갖춘 인력이 수행해야 합니다.
중요한 안전 요구 사항 중 하나는 1차 회로에 전원이 공급되는 동안 변류기의 2차 회로를 개방 회로로 두어서는 안 된다는 것입니다. 유도된 고전압은 심각한 안전 위험을 초래할 수 있습니다. 따라서 설치 및 유지 관리 중에는 적절한 CT 단락 및 테스트 절차를 따라야 합니다.
변류기 공급업체를 비교하는 엔지니어 및 조달 팀의 경우 모델을 선택하기 전에 다음 요소를 확인해야 합니다.
전문가중국 변류기 제조업체또한 단순히 표준 구성 요소를 공급하는 것이 아니라 기술 선택 지원을 제공할 수 있어야 합니다.
항저우 샤오산의 스마트 물류 단지 개조 프로젝트는 운영 시설에서 분할 코어 전류 감지 기술의 가치를 보여줍니다. 해당 현장에는 172개의 저전압 배전 회로가 포함되어 있으며 연간 전기 비용이 320만 위안을 초과했습니다. 저온 유통 작업과 자동화된 분류는 장기간의 정전을 견딜 수 없었기 때문에 기존의 케이블 분리 개조 방법은 비실용적이었습니다.
이 프로젝트에서는 분할 코어 변류기를 사용하여 전력을 중단하지 않고 회로 수준 모니터링을 설정했습니다. 결과 시스템은 구역별 전기 회계, 비정상 부하 경고 및 에너지 소비 분석을 지원했습니다.
| 프로젝트 요소 | 보고결과 |
|---|---|
| 모니터링 포인트 | 저전압 회로 172개 |
| 평균 설치 시간 | 1개당 약 8분 |
| 개조 비용 절감 | 약 35% |
| 월별 에너지 절감 | 약 18,000kWh |
| 예상되는 연간 전기 비용 절감 | RMB 200,000 이상 |
| 개조 후 CT 무결성 | 2026년 7월 기준 100% |
이 프로젝트는 운영 시설의 경우 변류기의 값이 측정 정확도에 국한되지 않는다는 중요한 원칙을 보여줍니다. 설치 효율성, 시스템 연속성, 공간 적응성, 환경 보호 및 지능형 모니터링 플랫폼과의 호환성은 모두 전체 프로젝트 가치에 영향을 미칠 수 있습니다.
전기 모니터링 장비의 경우 측정 오류나 절연 문제가 후속 모니터링 및 보호 기능에 영향을 미칠 수 있으므로 일관된 제조 품질이 필수적입니다.
준레이 전기은 CTHW9 시리즈가 배송 전에 정확도 교정, 전력 주파수 내전압 테스트, 절연 성능 검사를 포함하여 테스트를 거쳤다고 밝혔습니다. 또한 이 회사는 전류 비율, 조리개 크기, 출력 구성 및 제로 시퀀스 매개변수에 대한 사용자 정의 기능도 제공합니다.
이 제품은 모델 선택 및 판매 후 기술 지원을 위해 전문 기술 팀의 지원을 받으며 명시된 제품 보증 기간은 1년입니다. 이러한 요소는 여러 프로젝트 구성을 위해 변류기를 구매하는 엔지니어링 계약자 및 유통업체에게 특히 중요할 수 있습니다.
CTHW9는 난연성 엔지니어링 플라스틱 하우징과 진공 에폭시 수지 포팅 및 IP65 보호 등급을 결합합니다. 밀봉된 구조는 적합한 실외 설치 시 먼지, 습기 및 부식으로부터 내부 구성 요소를 보호하는 데 도움이 됩니다.
아니요. 분할 코어 구조는 기존 저전압 케이블을 고정하도록 설계되어 케이블 절단이나 장기간의 전력 중단이 바람직하지 않은 개조 프로젝트를 크게 단순화할 수 있습니다.
선택한 모델 및 구성에 따라 이 시리즈는 약 5A~4000A 범위의 전류 획득 애플리케이션용으로 설계되었습니다. 실제 회로 요구 사항에 따라 올바른 비율을 선택해야 합니다.
예. 이 제품은 잔류 전류 감지를 위한 제로 시퀀스 변류기로 맞춤화할 수 있으며 적절한 누출 방지 또는 화재 안전 모니터링 장비와 함께 사용할 수 있습니다.
케이블의 실제 외부 직경을 측정하고 과도한 간격이나 기계적 간섭 없이 케이블이 CT 내에 적절하게 안착될 수 있는 구멍을 선택합니다. 프로젝트별 선택의 경우 제조업체에 케이블 치수 및 전류 요구 사항을 문의하십시오.
예. Junray Electrical은 전류 비율, 조리개 크기, 출력 구성 및 제로 시퀀스 매개변수를 프로젝트 요구 사항에 따라 맞춤 설정할 수 있다고 말합니다.
그만큼CTHW9 실외 방수 변류기분할 코어 설치, 대칭 이중 나사 잠금, 고투자율 자기 코어 기술, IP65 보호 및 유연한 구성 옵션을 결합하여 현대 저전압 전력 모니터링의 실질적인 과제를 해결합니다. 케이블 분해 없이 개조 프로젝트를 지원할 수 있는 능력은 특히 산업 시설, 상업용 건물, 옥외 배전 시스템, 에너지 관리 프로젝트 및 스마트 전력 애플리케이션에 적합합니다.
믿을 수 있는 제품을 찾는 구매자를 위한중국 공급 업체, 제조업체 또는 공장맞춤형 변류기 솔루션의 경우 Junray Electrical은 제품 선택 안내 및 프로젝트 중심 맞춤화를 제공할 수 있습니다. 새로운 전력 모니터링 시스템을 계획하거나 기존 배전망을 업그레이드하려는 경우,저희에게 연락주세요전류 비율, 케이블 직경, 정확도 요구 사항, 설치 환경 및 응용 시나리오를 고려하여 적합한 CTHW9 솔루션과 전문 기술 지원을 받으십시오.
