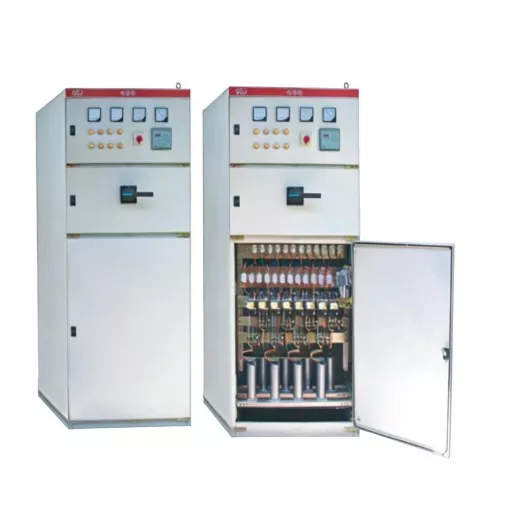

준레이제공합니다GGJ 무효전력 보상 캐비닛산업 시설의 역률 개선, 무효 전력 손실 감소, 저전압 배전 최적화를 지원합니다. 전기 부하가 변동하는 애플리케이션용으로 설계된 이 캐비닛은 무효 전력 보상을 자동으로 조정하여 보다 안정적인 시스템 작동을 지원하고, 변압기 활용도를 향상시키며, 기업이 전기 비용을 보다 효과적으로 관리할 수 있도록 돕습니다.
GGJ 무효 전력 보상 캐비닛은 특히 상당한 유도 부하가 있는 공장 및 상업 시설에서 저전압 배전 시스템의 중요한 구성 요소입니다. 변화하는 전기 수요에 따라 커패시터 뱅크를 전환함으로써 무효 전력을 보상하고 역률을 개선하며 배전선로의 불필요한 전류를 줄입니다. 적절한 보상 용량, 제어 방법 및 고조파 보호 구성을 선택하면 안정적인 작동과 장기적인 가치를 보장하는 데 도움이 됩니다. 이 가이드에서는 장비 작동 방식, 기술 사양, 주요 장점, 일반적인 응용 분야 및 구매자가 구매하기 전에 고려해야 할 요소에 대해 설명합니다.
GGJ 무효 전력 보상 캐비닛은 배전망의 무효 전력을 보상하여 역률을 개선하도록 설계된 저전압 전기 어셈블리입니다. 일반적으로 커패시터 뱅크, 스위칭 부품, 보상 컨트롤러, 보호 장치 및 금속 인클로저를 하나의 조정 시스템에 통합합니다.
산업 시설에서 유도 전동기, 펌프, 압축기, 팬과 같은 전기 장비에는 자기장을 형성하기 위해 무효 전력이 필요합니다. 이 전력은 장비 작동에 필요하지만 과도한 무효 전류는 유용한 기계적 출력에 직접적으로 기여하지 않고 케이블과 변압기를 통해 흐르는 전류를 증가시킵니다.
GGJ 캐비닛은 배전 시스템 근처에 용량성 무효 전력을 공급하여 이 문제를 해결합니다. 이는 업스트림 네트워크에서 끌어와야 하는 무효 전력의 양을 줄이고 전체 역률을 개선하는 데 도움이 됩니다.
준레이의 제품은 자동 보상이 에너지 관리 및 장비 활용을 지원할 수 있는 공장 배전 시스템 및 기타 응용 분야용으로 설계되었습니다. 프로젝트 요구사항에 따라 다양한 보상 용량과 설치 조건에 맞게 캐비닛을 구성할 수 있습니다.
제품 세부 정보 및 구성 정보를 보려면 GGJ 무효 전력 보상 캐비닛 제품 페이지를 방문하세요.
GGJ 무효 전력 보상 캐비닛의 작동 원리는 부하의 무효 전력 수요를 적절한 용량 공급과 일치시키는 것을 기반으로 합니다. 이 프로세스는 불필요한 무효 전류를 줄이고 유효 전력과 피상 전력 간의 관계를 개선하는 데 도움이 됩니다.
지능형 보상 컨트롤러는 전압 및 전류 측정 신호를 통해 전기 매개변수를 모니터링합니다. 측정된 역률과 구성된 제어 설정에 따라 추가 커패시터 단계를 연결해야 하는지 또는 연결을 끊어야 하는지 결정합니다.
공장에서 추가 모터나 생산 장비를 가동하면 무효 전력 수요가 증가할 수 있습니다. 컨트롤러는 적절한 커패시터 단계로 전환하여 추가 보상을 제공할 수 있습니다. 장비가 정지되고 수요가 감소하면 컨트롤러는 불필요한 단계를 분리하여 과잉 보상의 위험을 줄일 수 있습니다.
역률은 전기 시스템이 공급된 피상 전력을 유효 전력으로 얼마나 효과적으로 변환하는지를 나타냅니다. 역률이 낮다는 것은 일반적으로 주어진 유효 전력량을 전달하기 위해 더 많은 전류가 필요하다는 것을 의미합니다.
정현파 조건에서 단순화된 단상 또는 평형 3상 시스템의 경우 관계는 다음과 같이 표현될 수 있습니다.
역률 = 유효 전력 / 피상 전력
역률을 개선하면 시스템이 적절하게 설계되고 작동된다면 케이블과 변압기의 전류 관련 손실을 줄일 수 있습니다. 실제 이점은 기존 부하 프로필, 도체 저항, 작동 시간, 전기 요금 및 보상 설정에 따라 달라집니다.
상당한 비선형 부하가 있는 설치에서는 고조파 측정도 중요합니다. 커패시터 뱅크는 시스템 임피던스와 상호 작용하여 잠재적으로 특정 고조파를 증폭시킬 수 있습니다. 따라서 적절하게 설계된 솔루션에는 직렬 리액터 또는 별도의 고조파 완화 장비가 필요할 수 있습니다.
GGJ 무효전력 보상 캐비닛을 구매하기 전에 구매자는 정격 전압, 주파수, 보상 용량, 제어 전략, 인클로저 보호 및 건축 자재를 검토해야 합니다. 이러한 매개변수는 장비가 배전 시스템 및 작동 환경과 일치하는지 여부를 결정합니다.
| 매개변수 | 준레이 제품 사양 | 선택 고려 사항 |
|---|---|---|
| 정격전압 | 교류 380V | 현장 배전전압과의 호환성을 확인하십시오. |
| 정격 주파수 | 50Hz | 해당 지역의 전원 공급 장치 주파수를 일치시키십시오. |
| 보상능력 | 50~500kvar, 사용자 정의 가능 | 측정되거나 평가된 부하 수요로부터 필요한 용량을 계산합니다. |
| 역률 보상 범위 | 0.8~0.99 | 유틸리티 요구 사항 및 작동 조건에 따라 목표를 정의합니다. |
| 스위칭 모드 | 지능형 동적 제로 크로싱 스위칭 | 부하 변동 및 스위칭 주파수를 평가합니다. |
| 보호 수준 | IP30 | 실내 설치 환경이 적합한지 확인하세요. |
| 캐비닛 재질 | 8MF 형강 및 플라스틱 스프레이가 적용된 냉간 압연 강판 | 구조적 강도, 부식 노출 및 유지 관리 접근을 고려하십시오. |
| 설치 방법 | 바닥 장착형 | 설치, 환기 및 서비스를 위해 충분한 공간을 확보하십시오. |
참고: 사양은 참조된 제품 정보를 기반으로 합니다. 최종 등급, 구성 요소 선택 및 보호 장치는 주문하기 전에 프로젝트 요구 사항에 대해 Junray를 통해 확인해야 합니다.
이 제품은 스타(Y), 델타(Δ) 및 결합된 Y+Δ 구성을 포함하여 다양한 커패시터 보상 배열을 지원합니다. 제품에 나열된 통신 옵션에는 선택한 구성에 따라 RS-232/RS-485 인터페이스와 원격 통신을 위한 옵션 무선 또는 GPRS 모듈이 포함됩니다.
이러한 옵션을 통해 엔지니어는 캐비닛을 격리된 구성 요소가 아닌 더 넓은 전력 모니터링 및 배전 관리 시스템의 일부로 간주할 수 있습니다.
적절하게 선택된 무효 전력 보상 캐비닛은 여러 가지 운영상 및 재정적 이점을 제공할 수 있습니다. 결과는 부하 특성, 시스템 설계 및 지역 전기 요금 청구 정책에 따라 다릅니다.
자동 커패시터 전환은 배전 시스템이 변화하는 무효 전력 수요에 대응하는 데 도움이 됩니다. 역률을 개선하면 시설이 유틸리티 요구 사항을 충족하고 해당되는 경우 역률 관련 요금을 줄이는 데 도움이 될 수 있습니다. 실제 결과는 시운전 후 전기적 측정을 통해 검증되어야 합니다.
무효 전류는 도체와 변압기의 전류 관련 손실에 영향을 줍니다. 상류 장비에서 공급되는 무효 전류를 줄임으로써 적절한 작동 조건에서 보상을 통해 이러한 손실을 낮출 수 있습니다. 손실 감소량은 전기 네트워크와 보상 장비의 위치에 따라 다릅니다.
변압기에는 유효 전력만이 아닌 피상 전력을 기준으로 한도가 있습니다. 무효 전력이 사용 가능한 용량의 상당 부분을 차지하는 경우 변압기는 추가 활성 부하에 사용할 수 있는 용량이 더 적을 수 있습니다. 역률을 수정하면 생산 수요에 맞게 일부 피상 전력 용량을 확보할 수 있지만 실제 사용 가능한 용량은 여전히 변압기 정격 및 열 제한과 비교하여 확인해야 합니다.
동적 보상은 모터 시동, 생산 일정 변경, 다양한 작동 부하로 인한 변화를 따를 수 있습니다. 제로 크로싱 스위칭은 적절한 작동 조건에서 스위칭 과도 현상을 줄이기 위한 것입니다. 안정적인 성능을 위해서는 올바른 보호 조정 및 시운전이 필수적입니다.
더 낮은 무효 전류, 감소된 전기 손실, 개선된 역률은 운영 비용 절감에 기여할 수 있습니다. 실제 투자 평가에서는 캐비닛의 구매 및 설치 비용을 예상 절감액, 유지 관리 요구 사항, 운영 시간 및 현장의 전기 요금 구조와 비교해야 합니다.
GGJ 무효 전력 보상 캐비닛은 유도 부하로 인해 상당한 무효 전력 수요가 발생하는 저전압 배전 시스템에 적합합니다. 일반적인 응용 분야는 다음과 같습니다.
다양한 가변 주파수 드라이브, 정류기, 용접 기계 또는 기타 비선형 부하가 있는 시설에서는 기존 커패시터 보상을 설치하기 전에 고조파 왜곡을 평가해야 합니다. 측정 결과에 따라 적합한 리액터 또는 전용 유효 전력 필터가 있는 캐비닛이 해당 애플리케이션에 더 적합할 수 있습니다.
준레이의 저전압 전기 장비 웹사이트에서 보완적인 전력 품질 솔루션에 대해 자세히 알아보세요.
올바른 GGJ 무효 전력 보상 캐비닛을 선택하려면 변압기 크기에 따라 용량을 선택하는 것 이상이 필요합니다. 엔지니어는 실제 무효 전력 수요, 부하 변동, 고조파 조건, 설치 제약 및 적용 가능한 전기 요구 사항을 평가해야 합니다.
대표적인 작동 기간 동안 전력 품질 측정값을 수집합니다. 가능한 경우 유효 전력, 무효 전력, 역률, 전압, 전류 및 부하 변동을 기록하십시오. 경부하 작업 중에만 측정한 결과는 생산 피크 기간에 필요한 보상이 반영되지 않을 수 있습니다.
필요한 커패시터 용량에 대해 일반적으로 사용되는 예비 계산은 다음과 같습니다.
Qc = P × (tan Ø₁ − tan ز)
여기서, Qc는 필요한 보상 용량(kvar), P는 유효전력(kW), Φ₁는 초기 역률각, Φ2는 목표 역률각이다.
이 공식은 적절한 작동 조건에 대한 추정치를 제공합니다. 최종 설계에서는 실제 부하 변동, 기존 커패시터 뱅크, 고조파, 전압 조건 및 과잉 보상 위험을 고려해야 합니다.
점진적으로 변화하는 부하는 기존의 단계적 스위칭으로 처리할 수 있는 반면, 급격하게 변동하는 부하에는 더 빠른 보상 전략이 필요할 수 있습니다. 전환 방법은 부하 프로필과 제조업체에서 확인한 구성에 따라 선택해야 합니다.
비선형 부하가 있는 경우 고조파 측정 또는 전문적인 전력 품질 평가를 받으십시오. 캐비닛을 지정하기 전에 디튜닝된 리액터, 고조파 필터 또는 기타 완화 장비가 필요한지 확인하십시오.
구매 주문을 발행하기 전에 다음을 확인하십시오.
GGJ 무효전력 보상 캐비닛의 안전성과 효율성을 위해서는 올바른 설치가 필수적입니다. 장비는 승인된 도면, 제조업체의 지침 및 해당 지역 규정에 따라 자격을 갖춘 전기 기술자가 설치해야 합니다.
자동 보상을 사용하면 수동 전환의 필요성이 줄어들지만 검사의 필요성이 없어지는 것은 아닙니다. 유지보수 담당자는 작동 온도, 환기 경로, 전기 연결, 커패시터 상태, 컨트롤러 경보 및 비정상적인 소음 또는 과열 징후를 검토해야 합니다.
전기 검사 및 유지보수는 적절한 절연 및 안전 절차를 사용하여 자격을 갖춘 직원이 수행해야 합니다. 커패시터는 전원이 차단된 후에도 전하를 유지할 수 있으므로 작업을 시작하기 전에 제조업체의 방전 및 검증 절차를 따라야 합니다.
주요 기능은 저전압 배전 시스템에 용량성 무효 전력을 공급하여 역률을 개선하는 것입니다. 이를 통해 업스트림 무효 전류를 줄이고 전류 관련 손실을 낮추며 시설이 해당 역률 요구 사항을 준수하는 데 도움이 됩니다.
참조된 Junray 제품은 사용자 정의가 가능한 50-500kvar의 보상 용량을 나열합니다. 측정된 무효 전력 수요, 목표 역률, 부하 프로필 및 고조파 조건을 바탕으로 적절한 정격을 결정해야 합니다.
보상 시스템의 규모가 올바르게 설정되고 작동되면 역률 관련 페널티를 줄이거 나 방지하는 데 도움이 될 수 있습니다. 그러나 실제 청구 결과는 전력회사의 관세 규정, 수요 패턴 및 기타 해당 요금에 따라 달라집니다. 절감액은 미리 가정하기보다는 현장별 데이터를 사용하여 평가해야 합니다.
보상은 주로 무효 전류를 줄이고 전기 배전 손실을 낮출 수 있습니다. 생산 장비에 필요한 활성 에너지를 직접적으로 제거하지는 않습니다. 활성 에너지 소비의 감소는 방지된 손실과 시스템의 작동 조건에 따라 달라집니다.
적합할 수도 있지만 가변 주파수 드라이브가 있는 시설에서는 커패시터 보상을 선택하기 전에 고조파 왜곡과 공진 가능성을 평가해야 합니다. 결과에 따라 원자로 또는 전용 고조파 완화 장비가 필요할 수 있습니다.
구매자는 기존 역률, 활성 부하, 목표 역률, 작동 일정, 정격 전압 및 사용 가능한 전력 품질 측정값을 제공해야 합니다. 그런 다음 전기 엔지니어 또는 제조업체는 예비 kvar 요구 사항을 계산하고 적합한 구성을 확인할 수 있습니다.
필요한 보상 용량, 전압 및 주파수, 배전 시스템 도면, 부하 특성, 고조파 정보, 인클로저 요구 사항, 선호하는 구성 요소, 통신 요구 사항 및 대상을 제공합니다. 이러한 세부 정보는 공급업체가 프로젝트에 맞는 구성을 준비하는 데 도움이 됩니다.
GGJ 무효 전력 보상 캐비닛은 더 나은 역률, 더 낮은 무효 전류, 향상된 변압기 활용도 및 보다 효율적인 저전압 배전을 추구하는 산업 및 상업 시설에 귀중한 투자가 될 수 있습니다. 그 효과는 정확한 용량 선택, 적절한 스위칭 제어, 고조파 평가, 적절한 설치 및 지속적인 검사에 따라 달라집니다. 구매하기 전에 실제 전기 수요와 프로젝트 요구 사항을 평가함으로써 기업은 안정적인 작동과 측정 가능한 장기적 가치를 지원하는 보상 솔루션을 선택할 수 있습니다.
준레이는 다양한 프로젝트 요구 사항에 맞게 구성 가능한 보상 용량 및 제어 옵션을 갖춘 산업용 배전 애플리케이션을 위한 GGJ 무효 전력 보상 캐비닛을 제공합니다. 새로운 설치를 계획하거나 기존 전기 시스템을 업그레이드하려는 경우,저희에게 연락주세요오늘 귀하의 기술 요구 사항에 대해 논의하고, 맞춤형 견적을 요청하고, 귀하의 시설에 적합한 무효 전력 보상 솔루션을 찾으십시오.
-
