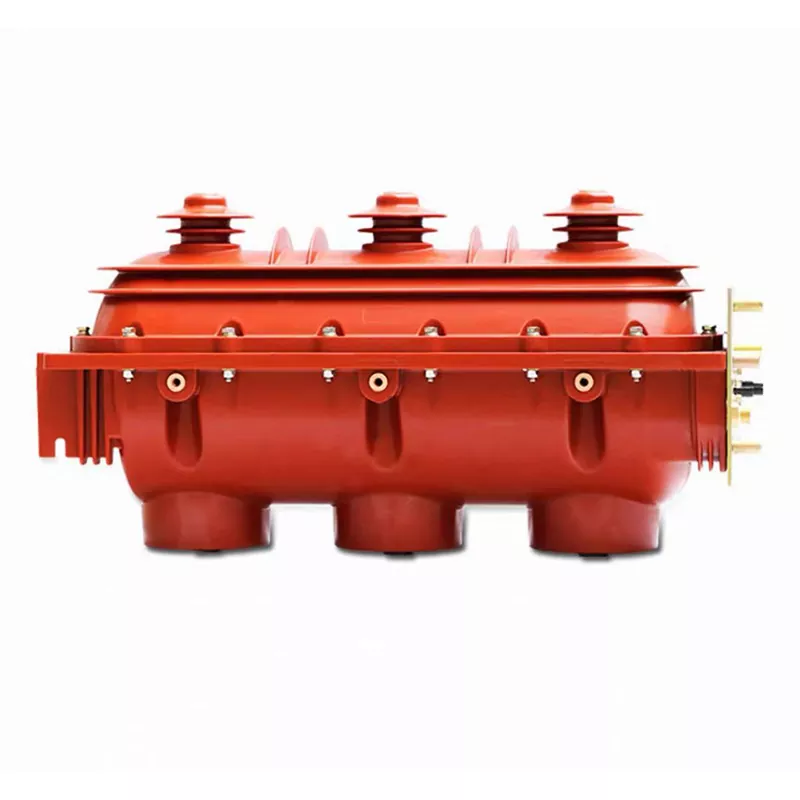

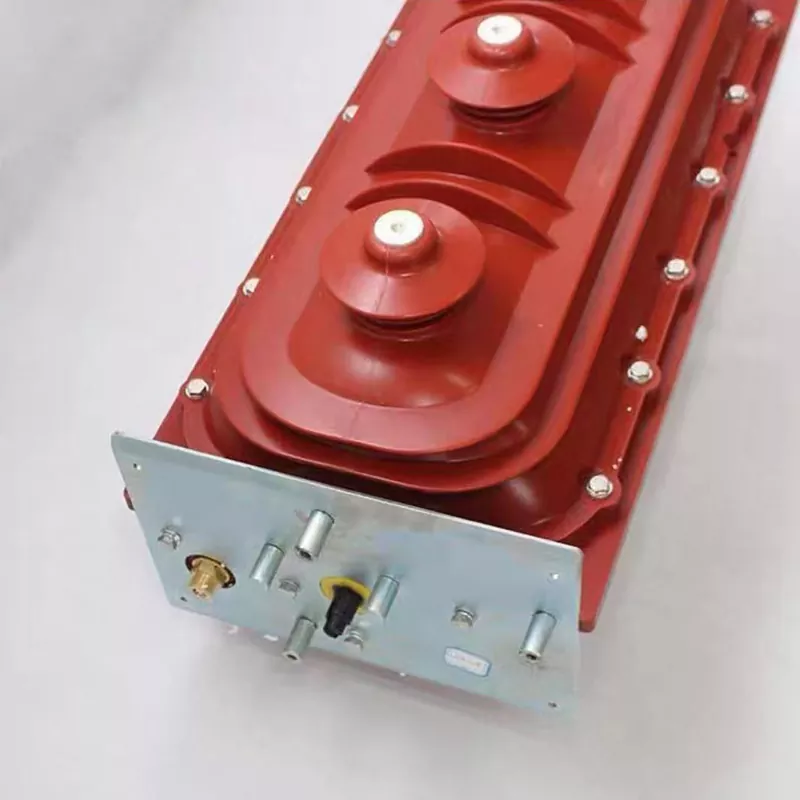

FLN36 육불화황 스위치

Junray Electrical FLN36 육불화황 부하 차단 스위치는 10kV RMU(링 메인 장치), 케이블 분기 박스 및 도시 배전 네트워크용으로 특별히 설계된 전용 스위칭 장치입니다. 단락 전류를 차단하도록 설계된 회로 차단기와 달리 이 부하 차단 스위치는 링 네트워크 애플리케이션에서 정상 부하 전류를 만들고 차단하는 데 최적화되어 있으며 상당히 저렴한 비용으로 안정적인 SF6 아크 소호 성능을 제공합니다. 통합된 3위치 설계(폐쇄, 개방, 접지), 유지 관리가 필요 없는 완전히 밀봉된 SF6 가스실, 포괄적인 기계적 "5 방지" 연동 및 3,000회 이상의 기계적 수명을 갖춘 스프링 작동 메커니즘이 특징입니다.

제품 장점

SF6 아크 소멸: 안정적인 스위칭 - SF6 아크 소멸 기술을 활용하는 이 장치는 뛰어난 아크 소멸 기능을 자랑하므로 부하 전류를 안정적으로 차단하고 차단할 수 있습니다. 아크 소호 성능은 표준 유침형 스위치의 성능을 훨씬 능가하므로 링 네트워크 시스템에 필요한 스위칭 작업에 완벽하게 적합합니다.

부하 전류 스위칭: 링 네트워크에 최적화됨 - 부하 전류 스위칭을 위해 특별히 설계된 이 장치는 링 네트워크 작동에 이상적으로 맞춤화되었습니다. 일반적으로 회로 차단기와 관련된 높은 차단 용량이 필요하지 않습니다. 일반적인 링 네트워크 시나리오의 경우 해당 기능만으로 충분하므로 상당한 비용 절감이 가능합니다.

높은 신뢰성: 낮은 고장률 - 매우 안정적인 작동을 보장하는 이 장치는 매우 낮은 고장률을 특징으로 합니다(표준 부하 스위치보다 약 30% 낮음). FLN36 육불화황 스위치는 링 네트워크 환경에 완벽하게 적용되어 마음의 평화를 제공하고 장비 고장에 대한 우려를 없애줍니다.

제품 매개변수

정밀 엔지니어링 세부 사항

1. 스프링 작동 메커니즘: 신뢰할 수 있는 개폐 작동, 빠른 전환 속도 및 낮은 고장률을 보장하는 안정적인 스프링 작동 메커니즘이 특징입니다.

2. 완전 밀봉 구조: SF6 가스 절연을 활용한 완전 밀봉 설계를 채택합니다. 이 유지 관리가 필요 없는 구조에는 일상적인 유지 관리가 필요하지 않습니다.

3. "5 예방" 연동: "5 예방" 연동 시스템을 갖추고 있어 작동 오류를 방지하고 10kV 고전압 개폐 작동의 안전성을 보장합니다.

4. 표준화된 설치: FLN36 육불화황 스위치는 표준화된 설치를 위해 설계되어 링 메인 유닛(RMU) 및 케이블 분기 박스에 편리하게 통합할 수 있습니다.

제품 응용

링 메인 유닛(Ring Main Unit): 부하 전류를 만들고 차단할 수 있는 링 메인 유닛 내의 스위칭 장치입니다.

고전압 배전: 부하를 만들고 차단할 수 있는 10kV 고전압 배전 시스템입니다.

링 네트워크 엔지니어링: 부하를 만들고 차단할 수 있는 링 네트워크 인프라 프로젝트입니다.

준레이 전기를 선택하세요

고전압 및 저전압 부품에 대한 국가 표준을 엄격히 준수하여 제조된 모든 장치는 엄격한 밀봉, 스위칭 및 내전압 테스트를 거쳐 안정적이고 안전한 작동을 보장합니다. Junray Electrical은 기능적 사용자 정의 옵션을 제공하므로 독점적인 FLN36 육불화황 스위치를 링 네트워크의 요구 사항에 맞게 맞춤화하여 링 메인 장치 및 분기 박스에 완벽하게 맞출 수 있습니다.

개조 사례 연구

I. 프로젝트 개요

이 프로젝트에는 지역 주거 지역과 거리 상점에 서비스를 제공하는 노후된 10kV 배전망 링 메인 유닛(RMU)의 업그레이드 및 개조가 포함됩니다. 기존의 가스 발생 및 오일 충전 부하 차단 스위치는 오랫동안 사용되어 왔으며 절연 노화, 비정상적인 작동 소음, 열악한 아크 소화 기능, 습기로 인한 고장에 대한 민감성, 부하 시 안정적으로 전환할 수 없는 등의 문제로 어려움을 겪었습니다. 현장 문제에는 스위치 걸림, 절연 저하, 부분 방전, 캐비닛 내 응결로 인한 추적 등이 포함되었습니다. 이러한 문제는 유지 관리 중단 시 안전을 위협하고, 효과적인 오류 격리를 방해하며, 계획되지 않은 전원 중단을 자주 발생시키고, 공급 신뢰성을 낮추고 심각한 운영 위험을 초래했습니다.

배전망 안정성을 강화하고, 노후화된 스위치와 관련된 절연 위험을 제거하고, 링 네트워크 분할 및 상호 연결 기능을 지원하기 위해 장치를 FLN36-12 실내 SF6 3위치 부하 차단 스위치로 교체했습니다. 10kV RMU의 핵심 제어 구성 요소 역할을 하는 이 스위치는 안전한 부하 전류 스위칭, 안정적인 접지 및 정밀한 절연을 지원하여 표준 도시 링 네트워크 구성의 작동 요구 사항을 충족합니다.

II. 개조 전 문제

열악한 절연 성능 및 다양한 위험: 기존의 석유 충전 및 가스 생성 스위치는 오래된 절연 매체를 활용했습니다. 장기간 사용 시 흡습, 노후화, 부분방전이 심해 상간 고장 및 내부 단락 사고 위험이 높습니다.

약한 부하 스위칭 기능: 아크 소멸 용량이 부족하다는 것은 스위칭 부하 전류가 종종 아크 및 접점 침식을 유발하여 빈번한 링 네트워크 스위칭 작동 요구를 충족하지 못함을 의미합니다.

표준화된 3위치 구조 부족 및 안전하지 않은 유지 관리: 장치에는 통합된 격리 및 접지 기능이 부족했습니다. 유지보수 중 접지가 불안정하여 실시간 유지보수 또는 우발적인 접촉의 위험이 있습니다.

부적절한 기계적 연동 및 오작동 위험: 오작동 방지 기능이 없으면 부하가 걸린 상태에서 스위치가 닫히거나 접지 스위치가 잘못 작동하는 등 심각한 안전 위험이 발생합니다.

높은 유지보수 작업량 및 고장률: 오일 레벨 및 가스 생성 부품 노후화에 대한 정기적인 검사가 필요했습니다. 부품이 빨리 마모되어 O&M 비용이 높아지고 전원 공급 장치 안정성이 떨어집니다.

III. 장비 구성 계획

10kV 도시 배전망 링-메인 전원 공급 표준 및 배전 장비에 대한 State Grid 사양에 따라 링 메인 장치(RMU)에는 FLN36-12D SF6 3위치 부하 차단 스위치가 균일하게 장착됩니다. 이 스위치는 폐쇄, 개방 및 접지 기능을 결합한 통합 구조와 포괄적인 기계적 연동 시스템이 특징입니다. XGN15-12 RMU 인클로저용으로 설계된 이 제품은 분할, 상호 연결 및 터미널 전원 공급 장치 애플리케이션에 대한 요구 사항을 충족합니다.

핵심 장비 매개변수

장비 모델: FLN36-12D 실내 고전압 SF6 부하 차단 스위치

정격 전압: 12kV(10kV 배전망에 적합)

정격 전류: 630A(링 네트워크의 최대 부하 전류 요구 사항 충족)

절연 매체: 고순도 육불화황(SF6) 가스; 높은 유전 강도와 탁월한 아크 소화 성능 제공

구조 설계: 통합 3위치 설계(폐쇄, 개방/격리, 접지)

작동 기능: 부하 전환, 무부하 절연 및 유지 관리를 위한 안정적인 접지

연동 구성: 포괄적인 기계적 "5 예방" 연동 시스템; 부하가 걸린 상태에서 접지 스위치가 닫히는 현상, 전원이 공급되는 동안 캐비닛이 열리는 현상, 우발적인 스위칭 작동을 방지합니다.

작동 특성: 완전 밀봉 구조, 약간의 양압 작동, 유지 관리가 필요 없음, 습기 방지 및 결로 방지

IV. 구성 및 응용 분야 하이라이트

우수한 유전체 성능을 갖춘 SF6 가스 절연: 고순도 SF6 가스를 활용합니다. 절연 및 아크 소화 기능은 기존의 오일 충전 또는 가스 발생 스위치의 기능을 훨씬 능가하므로 습기, 응결 및 연면 파손과 관련된 위험을 효과적으로 제거합니다.

통합된 3위치 설계로 유지 관리 안전 보장: 스위치를 열면 자동으로 격리가 이루어집니다. 접지는 신뢰할 수 있고 시각적으로 확인할 수 있습니다. 접지 보호는 유지 관리 중에 완전히 효과적이어서 잔류 전압이나 우발적인 활선 작업으로 인한 위험을 제거합니다.

오류 없는 작동을 위한 기계적 "5 예방" 연동: 엄격한 논리를 갖춘 강제 기계적 연동이 내장되어 물리적 수준에서 모든 중요한 작동 오류를 방지합니다.

잦은 부하 전환 및 링 네트워크 호환성: 뛰어난 소호 성능은 일상적인 부하 전환 및 링 네트워크 전력 전송을 지원하여 도시 배전 네트워크의 유연한 배전 요구 사항을 충족합니다. 완전 밀봉되고 유지 관리가 필요 없으며 최소한의 O&M이 필요합니다. 캐비닛은 가스 누출률이 매우 낮은 밀봉된 약간 양압 설계를 특징으로 합니다. 유지보수를 위해 빈번한 가스 보충이나 주기적인 분해가 필요하지 않아 안정적인 장기 작동이 보장됩니다.

V. 개조 후 운영 결과

절연 위험을 완전히 제거: 강력한 SF6 절연 매체는 부분 방전, 응결로 인한 트래킹, 상간 파괴 등의 문제를 방지하여 장비의 절연 수준이 장기적으로 안정적이고 규정을 준수하도록 보장합니다.

유연하고 안정적인 링 네트워크 스위칭: 아크나 접촉 침식 없는 부드러운 부하 시 스위칭은 안전하고 안정적인 배전 네트워크 디스패치 및 부하 전송 작업을 보장합니다.

안전하고 표준화된 유지 관리 절차: 3위치 격리 및 안정적인 접지 시스템은 유지 관리 조건이 안전 규정을 완전히 준수하도록 보장하여 활선 작업과 관련된 위험을 제거합니다.

고장률이 매우 낮은 유지 관리가 필요 없는 장비: 시운전 후 일상적인 유지 관리나 가스 보충이 필요하지 않습니다. 노후화로 인한 성능 저하가 없으며, 장비는 100% 작동 무결성 비율을 유지합니다.

대폭 향상된 전원 공급 장치 신뢰성: 장비 결함으로 인한 정전 위험을 제거합니다. 신속한 결함 격리와 효율적인 부하 전송을 통해 고객의 정전 기간을 크게 줄이고 State Grid 배전망 표준화 기준에 따라 성공적인 수용을 보장합니다.

6. 사례 요약

FLN36-12 SF6 부하 차단 스위치는 10kV RMU(링 주 장치), 박스형 변전소, 도시 배전 네트워크 및 주거용 배전 시스템을 위한 핵심 표준 구성 요소입니다. 주로 빈번한 부하 스위칭, 라인 분할 및 상호 연결, 결함 격리 및 유지 관리 접지에 사용됩니다. 주요 장점으로는 뛰어난 SF6 절연, 통합된 3위치 설계, "5단계 방지" 연동, 유지 관리가 필요 없는 특성, 부하 시 스위칭 기능 등이 있습니다. 회로 차단기와 달리 부하 차단 스위치는 단락 오류를 차단하는 대신 정상적인 부하 스위칭 및 격리를 처리하므로 링 네트워크 배전 시스템 내에서 안전하고 안정적이며 비용 효율적인 코어 스위칭 장치가 됩니다.
