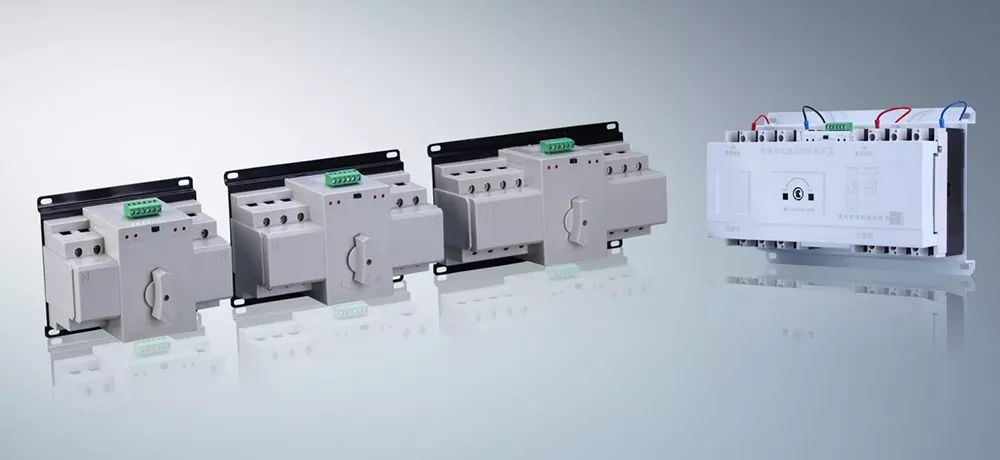

ATS 이중전원 자동전환스위치-CB

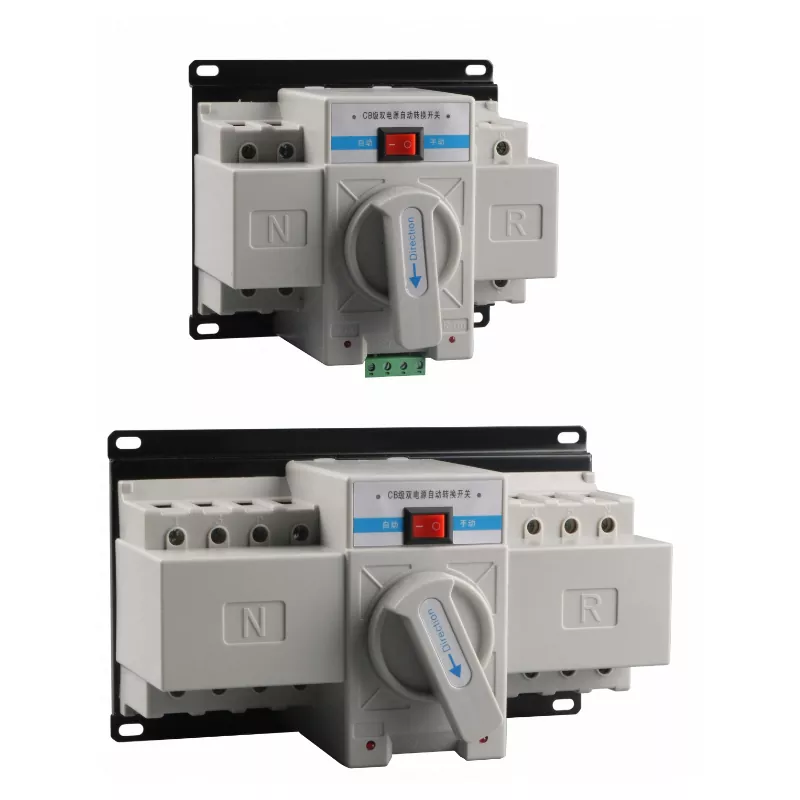

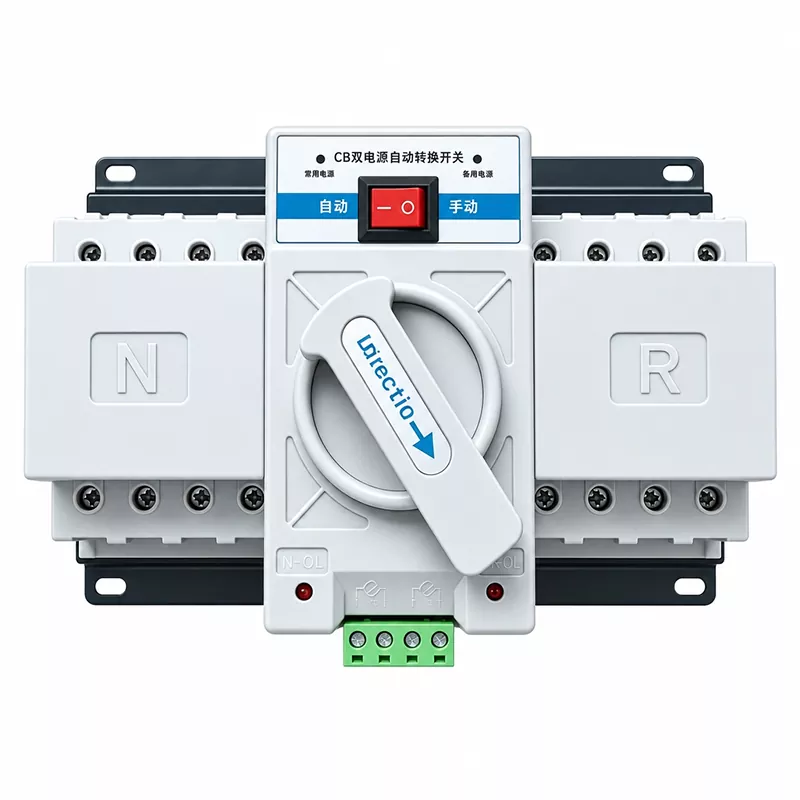

Junray Electrical ATS 이중 전원 자동 전환 스위치-CB는 상업용 건물, 주거 단지 및 소규모 공장의 비상 조명, 화재 배기 시스템 및 일반 백업 전원과 같은 2차 부하를 위해 설계된 비용 효율적인 자동 전환 솔루션입니다. 보호 기능이 내장되지 않은 고가의 절연체를 사용하는 PC급 전환 스위치와 달리, 이 CB급 솔루션은 지능형 컨트롤러와 결합된 표준 회로 차단기를 활용하여 과부하/단락 보호 및 자동 전력 전송 기능을 모두 제공합니다. 정격 전류 범위는 32A~800A이며 3P/4P 구성으로 전원의 병렬 연결을 방지하기 위한 기계적 및 전기적 이중 연동 기능을 갖추고 있습니다.

높은 비용과 정전에 작별 인사

PC 수준의 스위칭 성능은 우수하지만 가격이 높기 때문에 코어가 아닌 부하에는 상당한 낭비입니다. 정전이 발생하면 단일 전원 공급으로 비즈니스와 생활이 정지됩니다. Junray Electrical의 ATS 이중 전원 자동 전환 스위치-CB는 값비싼 절연 스위치 구조를 버리고 성숙하고 경제적인 회로 차단기 조합 솔루션을 채택합니다. 이는 안정적인 이중 전원 자동 전환 기능을 얻기 위해 높은 프리미엄을 지불할 필요가 없음을 의미합니다. 비용과 성능의 완벽한 균형을 유지하여 일반 사용자가 "전력 손실 없음"을 보장할 수 있도록 하며 제한된 예산과 전원 공급 필요성 사이의 모순을 완전히 해결합니다.

저렴한 비용, 높은 신뢰성

ATS 이중전원자동절체스위치-CB의 핵심경쟁력은 독특한 '차단기+컨트롤러' 구조설계에 있습니다.

높은 비용 효율성: PC 수준 제품에 비해 CB 수준 솔루션은 표준화된 플라스틱 외장 회로 차단기를 액추에이터로 사용하여 제조 비용을 크게 절감합니다. 밀리초 수준의 스위칭이 필요하지 않은 일반 부하(예: 조명, 소켓, 일반 전원)의 경우 이는 가장 비용 효과적인 선택입니다.

이중 보호 기능: 이는 PC 수준과 구별되는 주요 특징입니다. 차단기를 메인 스위치로 사용하므로 과부하 및 단락 보호 기능을 갖췄습니다. 주 전원 공급 장치이든 백업 전원 공급 장치이든 라인에 비정상적인 전류가 발생하면 회로 차단기가 자동으로 작동하여 결함을 차단하여 라인 소손 및 장비 손상을 방지합니다. 이는 두 전원 소스에 "방탄복"을 제공하는 것과 같습니다.

자동 원활한 모니터링: 내부 지능형 컨트롤러를 통해 주전원 전압을 실시간으로 모니터링합니다. 주전원이 꺼졌거나 위상이 없거나 전압이 비정상적인 경우 자동으로 스위칭 메커니즘을 시작하여 부하를 백업 전원 공급 장치로 전송하여 중단 없는 전원 공급을 보장할 수 있습니다. 전환 시간은 PC 수준보다 약간 길지만 대부분의 민간 및 상업 시나리오의 요구 사항을 완벽하게 충족합니다.

전문 제조

심오한 기술 전문성을 갖춘 전문 제조업체인 Junray Electrical은 생산 시 CB 수준 이중 전원 자동 전환 스위치에 대한 국가 표준을 엄격하게 준수합니다. 우리 공장에는 성숙한 회로 차단기 조립 라인과 지능형 컨트롤러 테스트 플랫폼이 갖추어져 있어 각 제품의 견고성과 내구성을 보장합니다.

이 ATS 이중 전원 자동 전환 스위치-CB는 이중 보호를 위한 안정적인 기계적 및 전기적 인터록을 갖추고 있어 두 전원의 동시 연결로 인한 단락을 방지합니다. 각 스위치는 공장 출고 전에 엄격한 전원 켜기 디버깅, 스위칭 논리 테스트 및 보호 특성 테스트를 거쳐 32A ~ 800A의 넓은 전류 범위 내에서 안정적인 작동을 보장하고 오랫동안 안정적인 전원 스위칭 서비스를 제공합니다.

기술 사양

적용 가능한 시나리오

매장 배전: 이중 전원 공급이 필요하지만 예산이 제한된 편의점, 레스토랑 등.

소규모 주거 지역: 주거용 건물 조명, 자산 관리 등 2차 부하용.

소규모 공장: 중요하지 않은 생산 라인을 위한 보조 전원 공급 장치.

소형 태양광 시스템: 주전원 및 태양광 발전 시스템을 위한 그리드 연결입니다.

우리의 인증

Junray Electrical은 포괄적인 품질 보증 시스템을 갖춘 인증된 제조업체입니다. 우리의 주요 인증은 다음과 같습니다:

ISO 9001 – 국제 품질 경영 시스템 인증으로 일관된 제품 품질과 지속적인 개선을 보장합니다.

CE – 유럽의 건강, 안전 및 환경 보호 표준을 준수하여 당사 제품이 EU 시장에 진출할 수 있도록 합니다.

CCC – 중국 시장에서 판매되는 전기 제품에 필수인 중국 강제 인증입니다.

CQC - 전기 안전 및 성능에 대한 국가 표준 준수를 입증하는 중국 품질 인증입니다.

CNAS – 적합성 평가를 위한 중국 국가 인증 서비스로 당사 내부 테스트 및 교정 기능을 검증합니다.

모든 ATS 이중 전원 자동 전환 스위치는 이러한 인증의 해당 표준을 준수하여 제조 및 테스트되어 안정적인 성능, 일관된 품질 및 원활한 프로젝트 승인을 보장합니다.

보증 및 판매 후 지원

표준 보증: 시운전일로부터 24개월.

연장 보증: 요청 시 최대 60개월까지 연장 보증 옵션을 제공합니다.

기술 지원: 7×24시간 글로벌 신속한 대응. 우리 팀은 설치 및 시운전 과정에서 원격 기술 안내를 제공하고, 모든 기술 문의에 24시간 이내에 응답합니다.

예비 부품: 장비 가동 중지 시간을 최소화하기 위해 빠른 배송을 위해 공통 예비 부품을 사용할 수 있습니다.

개조 프로젝트 개요

I. 프로젝트 배경

이 프로젝트에는 도시 상업 단지의 저전압 배전 개조가 포함됩니다. 건물에는 소매점, 공공 조명, 화재 배기 시스템, 비상 대피 시스템, 저전압 장비실을 포함한 "레벨 2" 중요 부하가 수용되어 있습니다. 원래 배전 시스템은 백업 전력 전송 메커니즘 없이 단일 유틸리티 전력 공급에 의존했습니다. 결과적으로 계통 유지 관리, 선로 결함 또는 순간적인 전압 강하로 인해 구간 전체의 전력 손실이 발생하여 갑작스러운 장비 정지, 화재 비상 시스템 고장, 엘리베이터 함정 및 감시 녹화 중단이 발생했습니다. 이러한 문제는 심각한 화재 안전 위험을 초래했으며 상업용 건물의 비상 전원 공급 표준을 충족하지 못했습니다.

화재 안전 및 공공 비상 부하에 대한 무정전 전원 공급을 보장하기 위해 모든 비상 배전함 및 소방 캐비닛에 CB급 자동 전환 스위치(ATS)가 설치되고 있습니다. 이 장치는 이중 회로 차단기 구성을 활용하여 주 전원과 백업 전원 간의 자동 전환을 가능하게 하여 정전 시 원활한 전환을 보장하고 화재 안전 승인 및 상업 운영 표준을 준수합니다.

II. 개조 전 문제

중복성이 없는 단일 전원; 전력 손실로 인해 즉시 가동 중단: 백업 전력 전환이 부족하여 전력망 변동이나 회선 결함으로 인해 비상 조명, 연기 배출 팬 및 감시 시스템에 즉각적인 전력 손실이 발생했습니다.

비준수 화재 안전 시스템: 소방 팬 및 비상 조명에 자동 백업 전원이 부족하여 "건물 화재 방지 전원 공급 장치 규정"을 위반하고 화재 안전 검사를 통과하지 못했습니다.

위험도가 높고 수동 전환 속도가 느림: 자동 전환 장치가 없어 정전 시 수동 전환이 필요합니다. 느린 응답 시간으로 인해 갑작스러운 정전을 효과적으로 처리하는 것이 불가능했습니다.

순간적인 전압 변동으로 인한 장비 충돌: 전력망 전압 강하 및 순간적인 정전으로 인해 저전압 장비의 재가동, 데이터 손실 및 상용 장비의 잦은 오작동이 발생했습니다.

과부하 및 단락 보호 부족; 안전성이 낮음: 기존의 전송 장치는 보호 없이 스위칭을 수행하여 결함이 있는 회로를 자동으로 격리하지 못하고 계단식 트립의 위험을 초래했습니다.

III. 장비 구성 계획

상업단지 2등급 부하의 전력공급 특성과 화재안전 규정, 예산 등을 고려하여 전체 프로젝트에 CB급 자동절체개폐기를 선정하였습니다. 이 장치는 2개의 소형 회로 차단기와 기계적 및 전기적 연동을 결합한 구성이 특징이며, 소방 배기 시스템, 비상 조명 및 일반 백업 전원 부하에 적합한 보호 및 스위칭 기능을 모두 제공합니다.

주요 장비 사양

모델 : CB급 자동절체개폐기(ATS) (차단기 기반 ATS)

정격 전압: AC 380V/220V(저전압 배전 시스템)

정격 전류: 63A~125A(건물 층 전체의 비상 전력 및 조명 부하에 적합)

구조: 과부하 및 단락 보호 기능이 내장된 이중 회로 차단기 구성

스위칭 모드: "자동 전송/자동 복원" 또는 "자동 전송/비자동 복원"으로 구성 가능

연동: 기계적 강제 연동과 전기적 연동(두 전원의 병렬 단락 방지)

전환 시간: 0.5~2초(표준 비상 부하에 대한 무정전 요구 사항 충족)

호환 가능한 부하: 등급 II 화재 안전 부하, 비상 조명, 배기 장비, 쇼핑몰 유틸리티 전원 및 저전압/ELV 시스템

IV. 건설 및 응용 분야 하이라이트

통합 회로 차단기 보호(높은 안전성): CB급 ATS의 주요 장점은 과부하 및 단락에 대한 자동 트리핑 기능을 갖춘 통합 MCB 보호입니다. 이는 스위칭 전에 오류로부터 보호하여 오류 전파를 방지합니다.

이중 기계 및 전기 연동(병렬 위험 제거): 두 전원이 동시에 닫히지 않도록 보장하여 병렬 단락 사고의 위험을 구조적으로 제거합니다.

비용 효율적(등급 II 부하에 적합): PC급 통합 ATS 장치에 비해 비용이 저렴하고 유지 관리가 간단합니다. 쇼핑몰, 상업용 건물 및 공장의 Grade II 비상 하중에 이상적입니다.

자동 전압 감지 및 지능형 스위칭: 주 공급 장치의 전압 손실, 저전압 또는 위상 손실을 자동으로 감지합니다. 신속하게 백업 소스로 전환하고 주 전원이 복구되면 자동으로 연결을 복원하여 완전한 무인 작동이 가능합니다.

범용 설치 및 손쉬운 개조: 모듈형 캐비닛 설치에는 주 회로 구조를 변경할 필요가 없으므로 구형 캐비닛을 개조하거나 비상 전원 분배 시스템을 추가하는 데 적합합니다.

V. 개조 후 운영 성과

정전 시 자동 전환(비상 부하에 대한 중단 없음): 비상 조명, 연기 배출 팬 및 감시 시스템은 그리드 깜박임 또는 유지 관리 관련 정전 중에 정전이나 시스템 종료 없이 계속 작동합니다.

자동 결함 보호(전파 방지): 분기 회로 단락 또는 과부하가 발생하는 경우 회로 차단기가 먼저 작동하여 보호 기능을 제공하여 업스트림 전원 공급 장치 및 기타 회로가 영향을 받지 않도록 합니다. 화재 안전 승인 표준을 완벽하게 준수: 화재 안전 백업 전원 공급 장치의 논리는 포괄적이고 스위칭 메커니즘은 안정적이므로 화재 안전 전기 시스템에 대한 전문 승인 검사를 성공적으로 통과할 수 있습니다.

오작동이나 작동 오류가 없는 안정적인 작동: 다중 전력망 변동 및 정전 테스트 중에 정확한 스위칭이 발생했으며 잘못된 스위칭, 기계적 방해 또는 과열 오류가 발생하지 않았습니다.

낮은 O&M 비용 및 높은 비용 효율성: 간단한 구조, 낮은 고장률 및 범용 부품 호환성을 갖추고 있어 장기 유지 관리 및 교체 비용이 크게 절감됩니다.

6. 사례 요약

CB급 이중 전력 전송 장비는 2차 비상 부하, 일반 화재 안전 부하, 상업용 건물 및 쇼핑몰의 백업 배전을 위한 표준 선택입니다. 2개의 회로 차단기로 구성되어 있으며 내장된 보호 기능, 결함 전류 차단 기능 및 높은 비용 성능을 갖추고 있습니다. 이는 PC급 장비(내장 보호 기능이 없는 통합 장치이고 더 빠른 전환을 제공하며 기본 부하에 사용됨)와 다릅니다. 안전성과 비용 효율성의 균형을 유지하는 CB급 장비는 건물 비상 배전, 노후 시스템 개조 및 화재 안전 시스템 업그레이드 시 승인 검사에 가장 널리 사용되고 신뢰할 수 있는 선택입니다.

FAQ

Q: CB 레벨과 PC 레벨 듀얼 전원 공급 장치의 주요 차이점은 무엇입니까?

A: 가장 큰 차이점은 보호 기능과 가격에 있습니다. CB 레벨(이 제품과 유사)은 회로 차단기로 구성되며 과부하 및 단락 보호 기능이 제공됩니다. 일반 부하에 더 저렴하고 적합합니다. PC 레벨은 단로기로 구성되며 단락 보호 기능이 없습니다(외부 퓨즈 필요). 스위칭 속도가 더 빠르고 가격이 더 비싸 코어 부하에 적합합니다. 대부분의 일반적인 시나리오에서는 CB 수준이 가장 비용 효과적인 선택입니다.

Q: 이 스위치를 일반 배전 캐비닛에 설치할 수 있습니까?

A: ATS 이중 전원 자동 전환 스위치-CB는 컴팩트한 크기와 낮은 공간 점유로 표준화된 구조 설계를 채택합니다. 표준 분전함이나 제어 캐비닛에 쉽게 설치할 수 있으며, 설치 방법은 일반 차단기와 유사하여 매우 편리합니다.

Q: 맞춤형 전류 및 극 개수가 지원됩니까?

답: 그렇습니다. 프로젝트 요구 사항에 따라 32A ~ 800A 범위의 전류 레벨은 물론 3P 또는 4P의 극 구성을 사용자 정의하여 이중 전원 스위칭 요구 사항을 완벽하게 충족할 수 있습니다.

Junray Electrical을 선택하는 이유는 무엇입니까?

Junray Electrical을 선택하시면 빠르고 정확한 맞춤형 서비스를 제공할 수 있는 전담 견적 엔지니어 5명을 포함해 50명으로 구성된 전문 팀의 혜택을 누리실 수 있습니다. 우리는 7×24시간의 글로벌 신속한 응답을 보장합니다. 경제적이고 자체 보호 기능이 뛰어나며 신뢰할 수 있는 ATS 이중 전원 자동 전환 스위치-CB를 찾고 있다면 더 이상 주저하지 마십시오. 무료 기술 상담 및 견적을 받으시려면 즉시 저희에게 연락해 주십시오. Junray Electrical이 귀하를 위해 안전하고 경제적이며 효율적인 배전 시스템을 구축할 수 있도록 하십시오.
