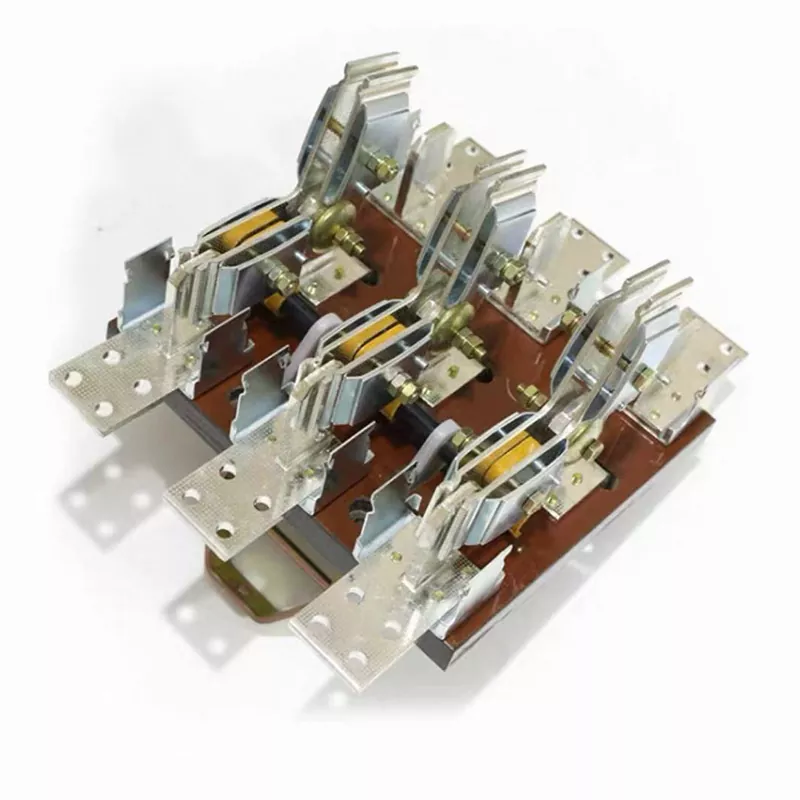

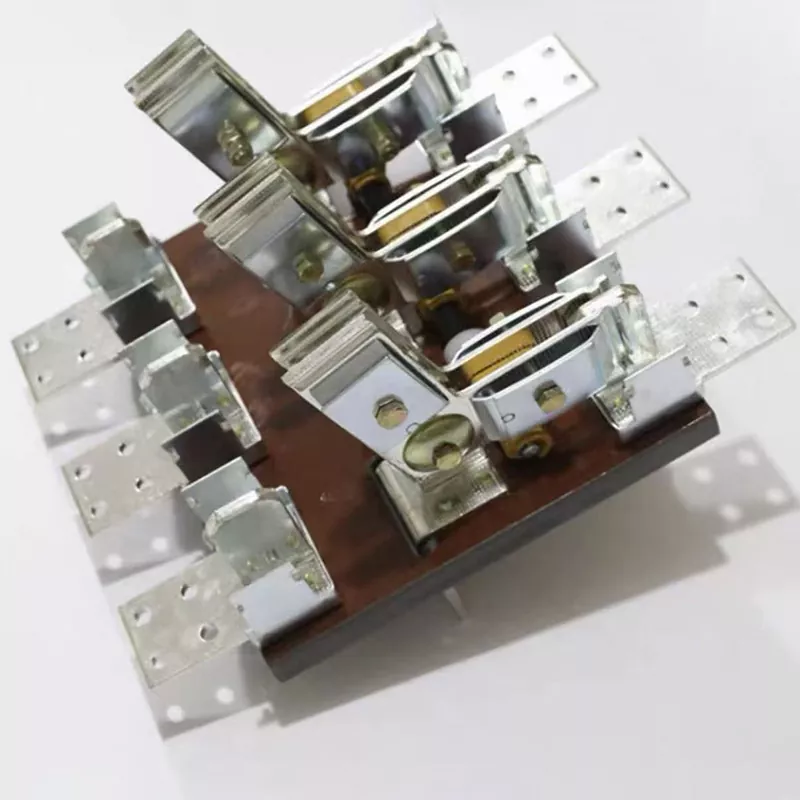

저전압 나이프 스위치

고전류 저전압 회로용 스위치 선택에 어려움을 겪고 계십니까? 회로 차단기를 사용하는 것은 비용이 너무 많이 들고, 1년에 한 번 거의 절연되지 않는 회로의 경우 복잡한 전자 트립 장치는 실제로 잠재적인 오류 위험이 있습니다. 아크 억제 커버가 없는 구식 칼 스위치를 사용하는 동안 부하 상태에서 작동하는 것은 엄격히 금지됩니다. 오류가 발생하면 아크 플래시 단락 사고가 발생합니다.

Junray Electrical의 저전압 나이프 스위치는 기존 나이프 스위치를 기반으로 전용 아크 억제 커버를 추가하여 주요 업그레이드를 수행했습니다. 이러한 개선을 통해 정상적인 부하 전류를 차단하는 기능을 갖게 되어 "부하 없이 격리"만 할 수 있는 일반 나이프 스위치의 한계를 완전히 바꿀 수 있습니다. 고전류 회로를 차단해야 할 때 회로 차단기의 안전성을 제공하는 동시에 나이프 스위치의 저렴한 비용과 직관적인 차단점을 유지하여 "작은 작업에 너무 큰 도구 사용"과 "작동 위험" 사이의 모순을 완벽하게 해결합니다.

초고전류 운반 용량 및 눈에 보이는 차단점

저전압 나이프 스위치의 핵심 경쟁력은 강력한 전류 전달 용량과 직관적인 기계 구조에 있습니다.

4000A 초고전류 운반 용량: 이는 일반 플라스틱 하우징 회로 차단기가 도달할 수 없는 영역입니다. 당사의 나이프 스위치는 정격 전류 범위가 100A ~ 4000A이므로 공장, 야금, 화학 산업 등의 초고전류 저전압 배전 요구 사항을 쉽게 충족할 수 있습니다. 메인 라인의 절연을 위해서는 의심할 여지 없이 "대형"입니다.

아크 소화 커버 및 적재 가능 작동: 그리드 아크 소화 원리를 사용하여 특별히 설계된 점토 아크 소화 커버가 장착되어 개방 중에 생성된 아크를 신속하게 냉각하고 소화할 수 있습니다. 이는 접점의 아크 화상 걱정 없이 정상 부하 전류를 안전하게 열고 닫을 수 있어 안전성과 작동 편의성이 크게 향상된다는 의미입니다.

최소 구조, 제로 고장률: 복잡한 스프링, 커넥팅 로드 및 전자 부품을 버리고 가장 순수한 기계식 레버 구조를 채택합니다. 이 "아령형" 설계는 고장률이 매우 낮고 유지 관리가 거의 필요하지 않으며 특히 몇 년에 한 번만 작동하는 캐비닛에 설치된 격리 시나리오에 적합하여 "설치만 하면 더 이상 걱정하지 마세요"를 진정으로 달성합니다.

전문 제조

광범위한 제조 경험을 보유한 전문 제조업체인 Junray Electrical은 생산 시 HD13 저전압 나이프 스위치에 대한 국가 표준을 엄격하게 준수합니다. 우리는 고전류의 전도성 및 절연에 대한 엄격한 요구 사항을 잘 알고 있으므로 재료 선택에 있어서 타협하지 않습니다.

이 저전압 나이프 스위치의 전도성 부품은 고품질 구리 나이프 접점으로 만들어졌으며 저항이 낮고 전도성이 뛰어납니다. 고전류 작동 중에 열이 거의 발생하지 않으며 내마모성이 뛰어납니다. 절연 베이스 플레이트는 고강도 유리 섬유 압축 플라스틱으로 만들어졌으며, 이는 탁월한 절연 특성과 난연성을 갖추고 있어 열악한 산업 환경에서도 견고하게 유지됩니다. 각 스위치는 공장에서 출고되기 전에 전원 공급 온도 상승, 전원 주파수 내전압 및 기계적 수명에 대한 엄격한 테스트를 거쳐 레버 작동이 가볍고 유연하며 접점이 단단하고 안정적으로 연결되는지 확인합니다.

기술 사양

적용 가능한 시나리오

공장 배전: 대형 변압기 및 메인 버스바의 저전압 측 전원 분리 및 유지 관리.

고전류 전력 분배: 야금, 전기 도금, 화학 공학과 같은 산업에서 매우 높은 전류를 수동으로 전환합니다.

농촌/임시 배전: 농업용 관개 펌프장 및 건설 현장의 임시 전력 공급을 위한 주 스위치.

유지 관리 격리: 확실한 분리 지점으로 전력선 유지 관리 담당자의 개인 안전을 보장합니다.

FAQ

질문: 이 칼 스위치와 일반 칼 스위치의 차이점은 무엇입니까?

답변: 가장 큰 차이점은 아크 소화 능력에 있습니다. 일반 나이프 스위치에는 아크 소멸 커버가 없으며 부하가 걸린 상태에서 스위치를 당기는 것은 위험한 아크를 유발할 수 있으므로 엄격히 금지됩니다. 그러나 당사의 저전압 나이프 스위치에는 일반 부하 전류를 안전하게 차단할 수 있는 특수 점토 아크 소화 커버가 장착되어 있습니다. 작동 범위가 더 넓어지고 안전성이 높아집니다.

질문: 4000A의 전류로 이 스위치에서 과도한 열이 발생합니까?

대답: 우리는 고품질 구리 합금 칼 접촉을 채택했습니다. 구리는 전도성이 매우 높으며 접촉 저항은 매우 낮습니다. 합리적인 방열 설계와 결합하여 4000A의 최대 부하에서도 온도 상승을 국가 표준 범위 내에서 제어할 수 있어 장기적으로 안정적인 작동을 보장합니다.

질문: 수술이 어려운가요?

답: 이 제품은 최적화된 레버 작동 메커니즘을 갖추고 있습니다. 지렛대 원리를 활용하여 작동 토크가 증폭됩니다. 4000A 용량의 대형 스위치라도 별도의 도구 없이도 작업자가 쉽고 간편하게 개폐 작업을 완료할 수 있습니다.

준레이 전기 서비스

Junray Electrical을 선택하시면 5명의 풀타임 견적 엔지니어를 포함해 50명의 전문 팀이 빠르고 정확한 맞춤형 서비스를 제공할 수 있다는 이점을 누리실 수 있습니다. 우리는 7×24시간 전 세계적으로 신속한 대응을 약속합니다. 고전류를 처리할 수 있고, 저렴하며, 작동하기에 안전한 저전압 나이프 스위치를 찾고 있다면 더 이상 주저하지 마십시오. 무료 기술 상담 및 견적을 받으시려면 즉시 연락해 주세요. Junray Electrical이 경제적이고 안전하며 효율적인 배전 시스템을 구축할 수 있도록 도와드리겠습니다.

개조 프로젝트 개요

I. 프로젝트 개요

이 프로젝트에는 건축 자재 제조 작업장의 저전압 배전 캐비닛을 업그레이드하고 개조하는 작업이 포함됩니다. 작업장에는 파쇄기, 컨베이어 벨트, 공기 압축기 등 고출력, 고충격 부하가 장착되어 있습니다. 원래의 저전압 배전 캐비닛은 들어오고 나가는 회로에 회로 차단기만 사용했으며 독립적이고 눈에 보이는 절연 지점이 없었습니다. 일상적인 유지 관리, 캐비닛 교체 또는 케이블 서비스 중에 회로 차단기 개방에만 의존하면 완전한 전원 차단을 시각적으로 확인할 수 없습니다. 이로 인해 잔류 전압이나 활성 회로에서의 우발적인 작업과 같은 심각한 안전 위험이 발생했으며 전기 안전 유지 관리 표준을 준수하지 못했습니다.

유지 관리를 위해 눈에 보이는 분리 지점을 요구하는 필수 전기 안전 규정을 충족하기 위해 HD13 시리즈 저전압 나이프 스위치(눈에 보이는 절연 스위치 역할)가 배전 캐비닛의 수신 및 버스 섹션 회로에 설치되었습니다. 이는 안전 격리 장벽 역할을 하여 눈에 보이는 분리, 안전한 유지 관리 및 안정적인 격리를 보장합니다.

II. 개조 전 문제

눈에 보이는 분리 지점 부족 및 안전하지 않은 유지 관리: 내부 회로 차단기 접점이 보이지 않습니다. 차단기를 개방한다고 해서 100% 전원 차단이 보장되는 것은 아니며, 접점 용착, 잔류 전압 및 활선 회로 유지 관리 우발적 위험이 발생할 수 있습니다.

전기 허용 표준 미준수: 저전압 배전 규정에서는 배전 장비에 눈에 보이는 기계적 분리 지점을 명시적으로 요구합니다. 회로 차단기에만 의존하는 구성은 안전 검사 승인에 실패합니다.

전원 차단 상태에 대한 낮은 신뢰도: 외부 검사로는 차단기 오작동이나 접촉 용접을 감지할 수 없어 유지보수 담당자의 오판 및 감전 사고로 이어질 수 있습니다.

낮은 유지 관리 효율성 및 높은 위험: 독립적인 격리가 부족하다는 것은 국부적인 유지 관리를 위해 전체 시스템을 종료해야 한다는 것을 의미하며, 이로 인해 광범위한 정전과 상당한 생산 손실이 발생합니다.

보호 격리 계층의 부재: 기본 물리적 격리 계층이 없으면 시스템이 업스트림 스위치의 역 고장을 일으킬 수 있는 단락 오류에 취약해지며, 이는 불완전한 보호 계층 구조를 나타냅니다.

III. 장비 구성 계획

저전압 배전 안전 표준과 작업장의 유지 관리 및 운영 요구 사항에 따라 HD13 시리즈 저전압 개방형 나이프 스위치가 각 배전 캐비닛의 수신 및 버스 섹션 회로에 설치되었습니다. 이는 회로 차단기와 함께 작동하여 "회로 차단기 보호 + 나이프 스위치 격리"라는 표준 이중 계층 구성을 설정합니다. 주요 장비 사양

모델: HD13-400/31, HD13-600/31 저전압 3극 나이프 스위치(소화 후드 포함)

정격 전압: 400V 저전압 배전 시스템

정격 전류: 400A~600A(작업장 주 수신 회로 용량과 일치)

구조적 특징: 눈에 보이는 기계적 파손, 아크 소화 장치, 절연 베이스, 고강도 구리 접점

작동 논리: 닫으면 회로에 전원이 공급됩니다. 개방하면 잔류 전압 없이 명확하게 보이는 분리 지점이 생성됩니다.

작동 모드: 회로 차단기는 부하 전환 및 단락 보호를 처리합니다. 나이프 스위치는 무부하 절연에만 사용됩니다.

안전 구성: 절연 작동 핸들, 오작동 방지 잠금 장치, 아크 보호(아크 단락 방지)

IV. 애플리케이션 하이라이트

눈에 보이는 파손으로 절대적인 유지 관리 안전성이 보장됩니다. 열면 접점이 완전히 노출됩니다. 전원 꺼짐 상태를 시각적으로 확인할 수 있어 잔류 전압이나 우발적인 활선 작업의 위험이 없습니다.

필수 국가 표준 준수: 유지 관리 중 "명확하게 보이는 분리 지점"에 대한 저전압 배전 요구 사항을 충족합니다. 첫 번째 시도에서 안전 감독 및 전기 완성 검사를 통과했습니다.

이중 레이어 보호 기능으로 시스템 신뢰성 향상: 회로 차단기는 보호 트리핑을 처리하고 나이프 스위치는 물리적 절연을 제공합니다. 명확한 업무 분담과 계층 구조로 스위치 고장 위험이 제거됩니다.

무부하 스위칭을 위한 아크 소화 기능: 아크 소화 후드가 장착되어 아크 또는 접촉 침식 없이 무부하 조건에서 안전한 열기/닫기를 지원합니다.

간단하고 유지 관리가 필요 없는 구조: 순수한 기계적 설계로 낮은 고장률과 안정적인 전도성을 보장합니다. 장기간 작동 중에 과열이나 연결이 느슨해지지 않습니다.

V. 개조 후 운영 결과

유지보수 안전 위험 제거: 모든 유지보수 작업 전에 전원 꺼짐 상태를 시각적으로 확인할 수 있어 실시간 유지보수 및 감전 사고를 완전히 예방할 수 있습니다. 운영 안전성이 크게 향상되었습니다.

전체 검사 규정 준수: 저전압 배전 시스템의 물리적 절연 부족 문제를 해결합니다. 장비 구성이 완벽하게 규정을 준수하므로 전기 안전 표준화 검사를 원활하게 통과할 수 있습니다.

정전 범위에 대한 정밀한 제어: 전체 버스바 섹션을 종료하지 않고도 단일 캐비닛을 독립적으로 격리 및 유지 관리할 수 있어 생산 손실을 효과적으로 최소화할 수 있습니다. 안정적인 시스템 작동: 고품질 구리 접점은 뛰어난 연결성을 보장합니다. 최대 부하 작동 중에 과열, 산화 또는 접촉 불량이 없습니다.

긴 서비스 수명과 낮은 O&M 비용: 순수 기계 구조는 내구성과 신뢰성이 뛰어나 유지 관리가 거의 필요하지 않으며 장기간 무고장 작동을 보장합니다.

6. 사례 요약

저전압 나이프 스위치(HD13 절연 스위치)는 저전압 배전 캐비닛, 전원 캐비닛 및 작업장 배전 시스템 업그레이드를 위한 필수 안전 절연 장치입니다. 회로 보호 기능이나 부하 전류 차단 기능을 제공하지 않습니다. 오히려 핵심 기능은 눈에 보이는 기계적 분리 지점을 제공하여 전기 유지 관리 중 안전을 위한 최종 방어선 역할을 하는 것입니다. 이는 모든 산업용 배전, 공장 시설 업그레이드 및 표준화된 승인 프로젝트의 필수 구성 요소이며, 저전압 배전 시스템의 규정 준수, 안전, 표준화된 운영 및 유지 관리를 보장하기 위한 기본 요소로 작용합니다.
