농촌 배전, 소규모 건설 현장의 임시 전력 공급, 작은 야외 공간의 소규모 태양광 발전소와 같은 시나리오의 경우 공간이 제한되고 예산이 부족한 경우가 많습니다. 그러나 유럽형 박스형 변압기는 상대적으로 크기가 커서 작은 옥외 공간에도 유연하게 배치하기 어려워 토지 점유 비용이 높다는 문제점이 있다. 동시에 유럽식 박스 변압기의 가격은 상대적으로 높기 때문에 소규모 프로젝트에 상당한 조달 비용이 발생하고 불필요한 낭비가 발생합니다. 매우 컴팩트한 크기와 저렴한 가격을 갖춘 미국식 변전소는 소규모 실외 배전의 핵심 요구 사항을 완벽하게 충족하여 소규모 실외 배전을 더욱 편리하고 비용 효율적으로 만듭니다.
|
정격전압 |
고전압: 10kV; 저전압: 0.4kV |
|
정격 주파수 |
50Hz |
|
변압기 용량 |
50kva~1000kva |
|
설치 방법 |
플로어 스탠딩 |
초소형 디자인, 40% 공간 절약: 컴팩트한 박스 구조로 유럽형 박스 변압기에 비해 부피가 직접적으로 40% 감소되어 공간 점유가 크게 줄어듭니다. 너무 많은 실외 토지를 차지할 필요가 없으며 농촌 지역 및 소규모 주거 공동체와 같이 공간이 제한된 소규모 실외 시나리오에 완벽하게 적응하여 토지 비용을 효과적으로 절약하고 현장 개조 없이 배포가 가능합니다.
높은 비용 효율성, 30% 가격 인하: 중복 설계를 제거하고 소규모 옥외 배전의 핵심 요구 사항에 초점을 맞춰 유럽식 박스형 변압기에 비해 가격이 30% 절감됩니다. 유럽식 박스형 변압기를 구입하는데 많은 돈을 쓸 필요가 없습니다. 더 낮은 비용으로 안정적인 소규모 옥외 배전이 가능해 조달 예산을 대폭 절감하고 소규모 프로젝트의 비용 효율성을 높일 수 있습니다.
사전 설치된 통합, 빠른 배포, 시간 절약: 유럽식 박스 변압기와 마찬가지로 모든 장비는 공장에서 사전 설치 및 디버깅됩니다. 복잡한 현장 공사가 필요하지 않습니다. 현장에 가져온 후 선만 연결하면 바로 사용이 가능합니다. 소규모 건설 현장의 임시 배전, 비상 배전 및 빠른 구현이 필요한 기타 소규모 프로젝트에 완벽하게 적응하여 단 며칠 만에 배포를 완료할 수 있습니다.
다양한 실외 환경에 적합한 IP54 실외 보호: 미국식 변전소는 IP54 전문 실외 보호 수준을 갖추고 있습니다. 상자는 물과 먼지를 효과적으로 방지하고, 옥외 햇빛 노출, 비 및 먼지 침입을 방지하고, 내부 구성 요소가 젖어 먼지가 쌓이고 손상되는 것을 방지할 수 있는 밀봉된 디자인을 채택하여 추가 보호 시설 없이 시골 및 옥외 건설 현장 및 기타 복잡한 환경에서 장비의 안정적인 작동을 보장합니다.
소규모 배전 전용, 더욱 강력한 적응성: 소규모 실외 배전 시나리오를 위해 특별히 설계되었으므로 대용량 구성이 필요하지 않습니다. 농촌 배전, 소규모 태양광 발전소, 소규모 주거 지역 및 기타 소규모 시나리오의 배전 요구 사항에 완벽하게 적응합니다. 용량을 낭비하지 않고 실제 전력 수요와 정확하게 일치하여 자원 낭비를 방지합니다.

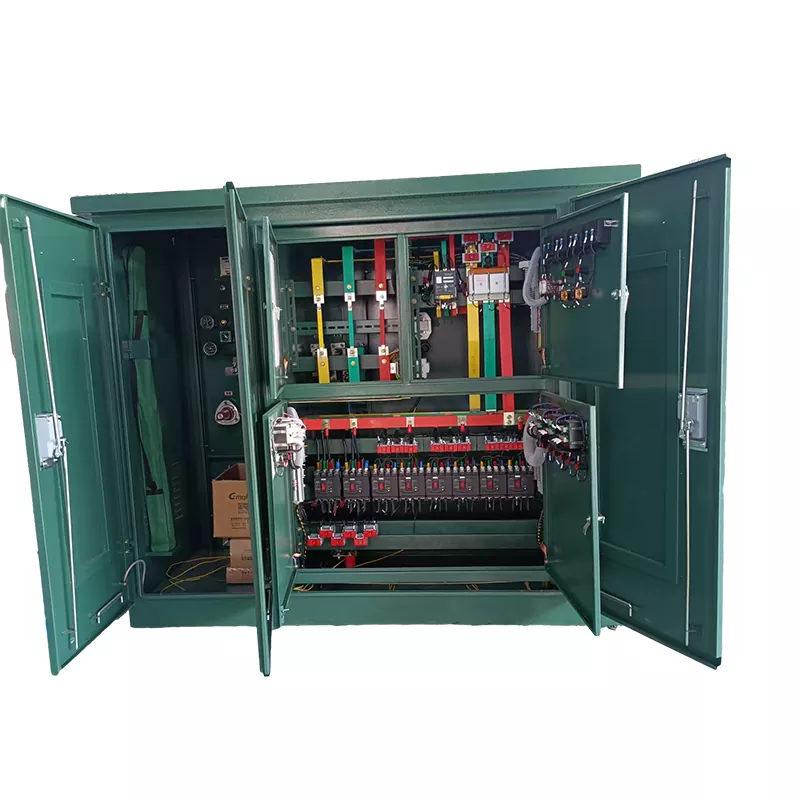

준레이전기는 제품 디테일의 개선에 많은 관심을 기울이고 있습니다. 모든 디자인은 소규모 실외 작업의 요구 사항을 충족하도록 맞춤화되었습니다. 품질을 보증하므로 장비는 장기간 안정적으로 작동할 수 있어 조달에 대한 우려가 사라집니다. 초소형 구조를 채택하여 장비 성능에 영향을 주지 않고 내부 부품의 합리적인 레이아웃을 보장하면서 부피를 줄였습니다. 미국식 서브스테이션은 햇빛과 비에 강한 옥외용 노화 방지 분체 코팅 처리를 사용합니다. 옥외에서 장기간 사용해도 벗겨지거나 녹이 슬지 않아 장비의 수명이 연장됩니다. 전용 냉각 및 환기 시스템을 갖추고 있어 변압기 작동으로 발생하는 열을 신속하게 제거할 수 있어 과열로 인한 부품의 노화를 방지하고 장비의 안정적인 작동을 보장합니다. 전체적인 디자인은 깔끔한 배선으로 전원과 제어 회로를 분리하여 안전 표준을 준수할 뿐만 아니라 추후 유지 관리도 용이하게 하여 운영 및 유지 관리 비용을 절감합니다.
소형 크기, 높은 비용 효율성 및 신속한 배포 이점을 갖춘 미국식 변전소는 다양한 소규모 실외 배전 시나리오에 널리 적용 가능합니다. 별도의 수정 없이 바로 사용이 가능하여 소규모 실외 배전을 위한 최고의 선택입니다. 농촌 전력 분배 시나리오에서는 농촌 지역의 소규모 실외 전력 분배에 적합하여 마을 주민에게 안정적인 전력 공급을 보장합니다. 소규모 건설 현장 시나리오에서는 신속한 배치와 건설의 전원 공급 요구 사항을 충족하여 소규모 건설 현장의 임시 전력 분배에 적합합니다. 소규모 태양광 시나리오에서는 안정적인 보호와 안정적인 작동을 통해 소규모 태양광 발전소의 배전함 요구 사항에 적합합니다. 소규모 주거 지역 시나리오에서는 소규모 주거 지역의 실외 전력 분배에 적합하며 공간과 비용을 절약하고 주민을 위한 전력 공급을 보장합니다.
Junray Electrical은 중국의 전문 미국식 변전소 제조업체, 공급업체 및 공장입니다. 우리는 생산 과정에서 변압기 박스에 대한 미국 표준을 엄격히 준수합니다. 각 변압기 상자는 전원 공급 테스트, 내전압 테스트 및 보호 테스트를 거쳐 품질이 보장된 안정적이고 안전한 작동을 보장합니다. 프로젝트 승인을 원활하게 통과할 수 있습니다. 용량 맞춤화(50kva ~ 1000kva) 및 기능 맞춤화를 제공합니다. 고객을 위한 소규모 실외 배전의 실제 요구 사항을 기반으로 다양한 소규모 시나리오의 배전 요구 사항을 정확하게 충족하도록 독점적인 미국식 변압기 상자를 맞춤화하여 조달 프로세스를 더욱 걱정 없이 사용하고 더욱 안심할 수 있습니다.
이 프로젝트에는 도시 지역의 오래된 주거 단지에 대한 전력망 업그레이드 및 개조 작업이 포함됩니다. 오랜 역사와 높은 인구 밀도가 특징인 이 단지는 원래 전통적인 기둥 장착형 변압기와 실외 스위치 랙을 특징으로 하는 배전 설정에 의존했습니다. 기존 장비는 심각한 노후화와 용량 부족으로 어려움을 겪었습니다. 저전압 라인이 너무 길어서 전압 편차가 크게 발생했습니다. 여름 성수기에는 심각한 변압기 과부하로 인해 시스템이 자주 트립되어 에어컨, EV 충전소, 고전력 가전제품에 대한 주민들의 전력 수요를 충족하지 못했습니다.
단지의 좁은 내부 도로, 조밀한 조경, 대규모 배전실을 위한 공간 부족을 고려하고 설치 면적, 비용, 건설 일정 등의 요소를 고려하여 이 프로젝트에서는 ZGS11 소형 미국식 박스형 변전소를 활용합니다. 이 통합 솔루션은 고전압 스위칭, 전압 변환, 저전압 보상 및 전력 분배를 단일 장치로 결합하여 오래된 도시 지역에서 흔히 볼 수 있는 용량 확장 어려움, 공간 제약 및 복잡한 건축 요구 사항과 같은 문제를 효과적으로 해결합니다.
심각한 용량 부족: 기존 주상 변압기의 용량이 부족하여 여름 최고 부하 시 심각한 과부하가 발생하고 잦은 과열, 트립 및 정전이 발생했습니다.
부하 측의 낮은 전압 품질: 긴 저전압 라인 실행으로 인해 소비자 측에서 높은 라인 손실과 낮은 전압이 발생하여 기기 시동에 어려움을 겪고 조명이 깜박입니다.
노후화된 장비로 인한 높은 고장률: 기존의 가공 장비는 요소(바람, 비, 먼지, 곤충)에 노출되어 절연 성능이 저하되고 심각한 누전 위험이 발생했습니다.
전용 배전 공간 부족: 밀도가 높고 열린 공간이 제한되어 있어 유럽식 박스 변전소나 전용 배전실을 위한 토목 기반을 구축하는 것이 불가능하여 기존 장비 레이아웃이 제한되었습니다.
번거로운 O&M: 장비가 흩어져 있고 배선이 흩어져 있어 고장 진단이 어렵고 긴급 수리 시간이 많이 소요되어 주민 불만이 높습니다.
이 도시 개조 프로젝트에서 소형 레이아웃, 신속한 시운전 및 비용 효율적인 신뢰성에 대한 요구 사항을 충족하기 위해 ZGS11-10kV 소형 미국식 박스형 변전소가 선택되었습니다. 이 장치에는 고전압 부하 스위치, 백업 퓨즈, 에너지 효율적인 변압기, 저전압 배전 구성 요소 및 무효 전력 보상 장치가 통합되어 있습니다. 전체 시스템은 공장에서 조립식으로 제작되므로 현장에서 직접 끌어올리고 시운전할 수 있습니다. 주요 장비 사양
모델: ZGS11-12/630kVA 미국식 조립식 박스형 변전소
정격 전압: 10kV/0.4kV
구조적 특징: 완전히 밀봉된 통합 설계; 전류 제한 퓨즈와 결합된 부하 차단 스위치로 보호되는 고전압 측
절연 매체: 친환경 미네랄 오일 절연; 자체 냉각; 유지보수가 필요 없는 작동
저전압 구성: 통합 수신/송신 라인, 무효 전력 보상 및 계량
보호 등급: 방수, 방진 및 결로 방지; 야외 주거 환경에 적합
설치 방법: 게양 기능이 있는 간단한 지상 기초; 전용 유통실이나 복잡한 토목공사가 필요하지 않습니다.
공간 절약형 설계: 유럽식 변전소의 60%에 불과한 설치 공간을 갖춘 컴팩트한 미국식 구조; 주거 지역 내의 좁은 공간이나 녹지대 모서리에 설치하는 데 이상적입니다.
신속한 건설: 완전히 조립식으로 제작되었으며 공장에서 테스트되었습니다. 현장 작업은 기초 준비, 인양, 배선으로 제한되어 정전 관련 업그레이드 기간을 크게 단축합니다.
안정적이고 민감한 보호: 고전압 측은 "부하 차단 스위치 + 전류 제한 퓨즈" 조합을 활용하여 단락 및 과부하 오류를 즉시 격리하여 장비를 보호합니다.
완전 밀봉 및 유지 관리가 필요 없음: 완전히 밀봉된 인클로저는 오일 누출과 먼지 유입을 방지합니다. 탁월한 실외 내후성을 제공하며 정기적인 유지 관리가 필요하지 않습니다.
비용 효율성: 토목 공학적 유통실이 필요하지 않습니다. 높은 수준의 장비 통합으로 기존 솔루션에 비해 투자 비용이 크게 절감됩니다.
과부하 문제 제거: 용량 업그레이드를 통해 여름철 최대 사용량 동안 과부하나 트립이 발생하지 않도록 하여 해당 지역의 만성적인 정전 문제를 영구적으로 해결합니다.
향상된 전압 품질: 전원 공급 장치 반경이 줄어들고 라인 손실이 감소하여 소비자 측의 전압이 표준 범위 내로 안정화되어 전기 장비의 올바른 작동이 보장됩니다.
안전 위험 제거: 노후되고 노출된 머리 위 장비를 교체합니다. 완전히 밀폐된 장치는 감전, 단락 및 이물질로 인한 고장의 위험을 제거하여 주거용 전기 안전을 크게 향상시킵니다.
O&M 부담 감소: 유지 관리가 필요 없는 통합 설계로 인해 고장률이 매우 낮고 오류를 명확하게 식별하여 유지 관리 효율성이 크게 향상됩니다. 주거 지역 환경은 깔끔하고 정돈되어 있습니다. 어수선한 가공선과 낡은 장비를 제거하여 통일되고 미적으로 보기 좋은 외관을 만들고 지역 사회 배전 인프라의 표준화된 이미지를 향상시켰습니다.
미국식 박스형 변전소는 오래된 도시 지역의 개조, 주거 지역의 용량 업그레이드, 가로등 프로젝트, 소규모 상업 및 산업 애플리케이션, 태양광 그리드 연결 사이트에 널리 사용되는 비용 효율적인 주류 배전 솔루션입니다. 이 제품은 작은 설치 공간, 저렴한 비용, 빠른 설치, 높은 통합성, 유지 관리가 필요 없는 작동, 탁월한 실외 내구성과 같은 장점을 제공합니다. 이러한 변전소는 공간이 제한되고 일정이 빡빡하며 비용 효율성이 우선시되는 배전 시스템 업그레이드에 특히 적합하므로 도시 배전 네트워크 가장자리에서 용량 확장을 위한 이상적인 선택입니다.
질문: 미국식 개폐 장치와 유럽식 개폐 장치의 주요 차이점은 무엇입니까?
답변: 핵심 차이점은 크기와 가격에 있습니다. 미국식 스위치기어는 유럽식 스위치기어보다 크기가 40% 더 작고 30% 저렴하므로 소규모 실외 시나리오에 더 적합합니다. 둘 다 사전 조립된 디자인이며 배포 속도는 동일합니다. 그러나 미국식 개폐 장치는 소규모 전력 분배에 더 중점을 두고 있으며 중복 용량이 필요하지 않아 비용 효율성이 더 높습니다.
질문: 미국식 변전소의 IP54 보호가 열악한 환경에 적응할 수 있습니까?
대답: 그렇습니다. IP54 보호는 물과 먼지를 효과적으로 방지할 수 있습니다. 실외 노화 방지 분말 코팅 상자와 결합하면 시골 야외 조건에서 햇빛 노출, 비, 먼지를 견딜 수 있고 내부 구성 요소의 손상을 방지하며 장비의 장기적 안정적인 작동을 보장하고 추가 보호가 필요하지 않습니다.
질문: 용량을 맞춤 설정할 수 있나요? 소규모 시나리오의 요구 사항을 충족할 수 있습니까?
답변: 그렇습니다. 용량 범위는 50kva에서 1000kva입니다. 사용자 정의가 지원됩니다. 농촌 지역, 소규모 건설 현장 등 소규모 시나리오의 실제 전력 소비 요구 사항을 기반으로 정확한 매칭을 위해 적절한 용량을 선택하여 용량 낭비를 피할 수 있습니다.
