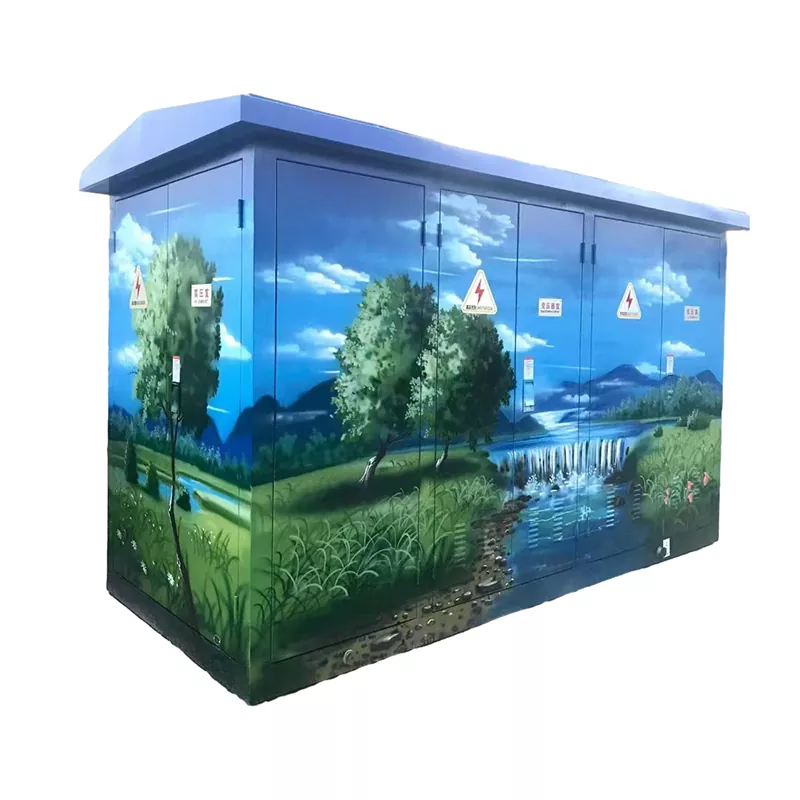

DFW-12 케이블 분기 상자

Junray Electrical DFW-12 케이블 분기 박스는 링 메인 유닛(RMU) 없이 단일 10kV 케이블을 여러 분기로 분할하기 위한 컴팩트하고 비용 효율적인 솔루션입니다. 직접 옥외 설치용으로 설계된 이 제품은 완전히 밀봉된 인클로저, IP33/IP54/IP67 보호 옵션, 304 스테인리스 스틸 구조, 햇빛과 비 노출을 견딜 수 있는 노화 방지 분말 코팅이 특징입니다. 2~6개 지점을 지원하므로 전문 도구 없이도 신속한 플러그 앤 플레이 설치가 가능해 장비 비용과 토목 비용이 모두 절감됩니다. 도시 케이블 네트워크, 농촌 배전, 태양광 케이블링, 건설 현장 및 산업 단지에 적합합니다.

제품특징

케이블 분기: 단일 10kV 케이블을 여러 분기로 분할하도록 설계된 이 솔루션은 별도의 RMU(Ring Main Unit)를 구성할 필요 없이 케이블 태핑이 가능하므로 케이블 기반 배전 네트워크에 매우 적합합니다.

컴팩트한 설치 공간: 매우 컴팩트한 크기와 최소한의 공간 요구 사항을 갖춘 DFW-12 케이블 분기 박스는 작은 길가 또는 실외 위치에 설치하는 데 이상적입니다. 대규모 설치 부지가 필요하지 않으므로 토지 취득 비용이 크게 절감됩니다.

비용 효율성: 기존 링 메인 유닛보다 비용이 더 저렴한 이 솔루션은 케이블 분기 애플리케이션에 매우 경제적입니다. RMU를 구입하는 데 드는 높은 비용 대신 분기 상자만 있으면 충분하므로 상당한 비용 절감 효과를 얻을 수 있습니다.

편리한 설치: 신속한 배포를 촉진하여 설치 프로세스가 매우 편리합니다. 케이블을 연결하기만 하면 장치를 즉시 사용할 수 있습니다. 이 간소화된 설정에는 최소한의 시간과 노력이 필요하므로 빠른 프로젝트 진행에 이상적인 선택입니다.

기술 사양

정밀한 장인정신 세부사항

1. 케이블 커넥터: 특수 케이블 커넥터는 안정적인 연결과 분기를 용이하게 합니다.

2. 실외 보호: IP54 등급 보호 기능은 방수 및 방진 기능을 보장하므로 DFW-12 케이블 분기 상자는 실외 환경에 적합합니다.

3. 노화 방지 코팅: 노화를 방지하고 햇빛과 비에 노출되어도 품질이 저하되지 않는 특수 실외 분체 코팅이 특징입니다.

4. 밀봉된 인클로저: 완전히 밀봉된 구조는 물과 먼지로부터 포괄적인 보호 기능을 제공하여 내부 연결을 보호합니다.

5. 표준 준수 설계: 편리한 유지 관리 및 검사를 보장하면서 안전 표준을 충족하도록 설계되었습니다.

적용 가능한 시나리오

Junray Electrical에서 제조한 DFW-12 케이블 분기 상자는 다음 용도에 적합합니다.

도시 케이블 네트워크: 도시 케이블 그리드 및 케이블 분기

농촌 케이블 네트워크: 농촌 케이블 그리드 및 케이블 분기

광전지 케이블링: PV 케이블 시스템용 분기

건설 현장 케이블링: 건설 현장 케이블 시스템을 위한 분기

산업 단지 케이블링: 산업 단지 케이블 시스템을 위한 분기

품질 보증

DFW-12 케이블 분기 박스에 대한 국가 표준을 엄격히 준수하여 제조된 모든 장치는 엄격한 밀봉 및 내전압 테스트를 거쳐 안정적이고 안전한 작동을 보장합니다. 당사는 사용자 정의 가능한 분기 구성을 제공하므로 특정 케이블 분기 요구 사항에 정확하게 맞춰진 맞춤형 분기 상자를 시운전할 수 있으므로 애플리케이션 요구 사항에 완벽하게 적합합니다.

케냐 나이로비 산업단지 프로젝트

프로젝트 개요

·사업명 : 나이로비 산업단지 케이블 배전사업

·위치 : 케냐 나이로비

·준공일 : 2025년 11월

·프로젝트 규모: 산업 단지 내 12개 기업; 케이블 분기 상자 24개

사용된 제품

·모델: DFW-12 고전압 케이블 분기 박스

·수량 : 24개

·구성: 1-In-2-Out / 1-In-4-Out; 표준형; 304 스테인레스 스틸

·인증 : CE 인증

·특별 요구 사항: 옥외 설치; 유지 관리가 필요하지 않습니다. 아프리카의 고온 환경에 적합

해결책

케냐의 산업 단지에는 여러 연결 지점이 있는 케이블 분배 시스템이 필요했습니다. 제한된 현지 유지 관리 역량을 고려할 때 장비 신뢰성에 대한 요구가 높았고 유지 관리 요구 사항이 낮았습니다. 우리는 DFW-12 내보내기 솔루션을 제공했습니다.

1. 강력한 환경 적응성

·IP67 보호 등급 및 완전 밀봉 구조; 아프리카의 덥고 먼지가 많은 환경에 적합

·내식성이 뛰어난 304 스테인리스 스틸 인클로저

·넓은 작동 온도 범위(-40°C ~ +60°C); 고온에서도 안정적인 작동

·유지보수가 필요 없는 설계로 유지보수 비용 대폭 절감

2. 쉬운 설치

·소형 및 경량; 운송 및 설치가 편리합니다.

·플러그인 케이블 커넥터를 사용하면 빠르고 간단하게 설치할 수 있습니다.

·특수 도구가 필요하지 않습니다. 설치는 현지 전기 기술자가 수행할 수 있습니다.

·전용 교환실이 필요 없어 토목 비용 절감

3. 높은 비용 효율성

·저렴한 가격; 스위치룸 구축보다 70% 이상 저렴

·CE 인증으로 품질 보장

·세계적으로 널리 적용되는 성숙한 기술

·영어로 제공되는 완전한 기술 문서

고객 피드백

"우리는 나이로비 산업 단지를 위한 비용 효율적이고 신뢰할 수 있는 케이블 분배 솔루션이 필요했습니다. Junray의 DFW-12 케이블 분기 박스는 완벽했습니다. 설치가 쉽고 스위치룸을 구축할 필요가 없으며 유지 관리가 전혀 필요하지 않았습니다. 덥고 먼지가 많은 날씨에도 4개월 동안 운영되었으며 모든 것이 완벽하게 작동했습니다. 가격도 매우 경쟁력이 있습니다. 가격 대비 훌륭한 가치입니다."

—— 운영 관리자, 케냐 산업 단지

개조 프로젝트 사례 연구

이 프로젝트에는 오래된 도시 주거 지역의 가공선을 지하 케이블로 전환하는 작업이 포함됩니다. 원래의 10kV 시스템은 맨 위 도체를 사용했습니다. 배선이 엉성하고 고장률도 높았으며, 나무와 기후 조건의 간섭에 매우 취약하여 해당 지역의 용량 확장 및 안전한 전원 공급 요구 사항을 충족하지 못했습니다. 개조를 통해 모든 가공선을 지하 케이블로 교체합니다. 케이블 분기, 링 네트워크 상호 연결 및 오류 분할/격리를 용이하게 하려면 로드 노드에 고전압 분기 스위칭 장비가 필요합니다.

프로젝트 지역은 집중된 부하와 엄격한 전원 공급 신뢰성 요구 사항을 특징으로 하는 다수의 고층 주거용 건물, 상업 시설 및 공공 조명 시스템을 포함합니다. 좁은 도로와 조밀한 조경으로 인해 해당 부지는 대규모 개폐소나 실내 고전압 개폐실에 적합하지 않습니다. 결과적으로 DFW-12 실외 완전 절연 케이블 분기 상자가 노드 분배 장비로 선택되었습니다.

개조 전 문제

원래의 가공선은 절연성이 좋지 않아 뇌우 시 넘어지거나 단락되기 쉬우며 연간 고장률이 높습니다.

가공선 분기 연결이 노출되어 시간이 지남에 따라 산화 및 과열로 이어져 안전 위험이 발생했습니다.

분할이나 격리 노드가 없었습니다. 단일 지점 장애로 인해 전체 라인 섹션에 정전이 발생하여 광범위한 서비스 중단이 발생했습니다.

라인 용량 확장이 어려워 새로운 EV 충전소, 엘리베이터, 조명 시스템의 증가하는 부하 수요를 충족하는 것이 불가능했습니다.

가공선은 도시 미관을 훼손하고 도시 지하화 및 경관 개선 기준을 충족하지 못했습니다.

장비 구성 계획

현장의 노드 레이아웃과 배전 용량을 기반으로 DFW-12 10kV 실외 케이블 분기 박스가 라인을 따라 여러 위치에 설치되었습니다. 이 장치는 SF6 부하 차단 스위치를 갖추고 있으며 링 네트워크 구성 및 오류 분할/격리를 지원하고 정격 전류가 630A이며 완전히 절연되고 완전 밀봉된 실외 등급 장치입니다. 주요 사양:

모델: DFW-12 옥외 고전압 케이블 분기 상자

정격 전압: 12kV(10kV 배전망용)

정격 전류: 630A

구조: 완전 단열, 완전 밀폐, 유지 관리가 필요 없는 야외 바닥 설치형 장치

기능적 특징: 링 네트워크 상호 연결, 케이블 분기, 오류 분할 및 격리, 활선 표시, 오류 표시

보호 등급: IP44(비, 눈, 응결 및 먼지가 포함된 실외 환경에 적합) 케이블 입구/출구: 로컬 영역 케이블 스위칭 요구 사항을 충족하는 다중 회로 분기

설치 및 적용 시나리오

이 장치는 주거용 도로를 따라 이용 가능한 녹지 공간에 설치됩니다. 전용 주택이나 광범위한 토목 기초가 필요하지 않으므로 설치 공간이 작고 건설 기간이 짧습니다. DFW-12 분기 박스는 메인 케이블을 분할하고 개별 건물 배전실 및 박스형 변전소에 전력을 라우팅하여 "상호 ​​간섭 없이 오류 분할"을 가능하게 하는 링 네트워크 전원 공급 장치 구조를 만듭니다.

개조 후 운영 결과

대폭 향상된 전원 공급 장치 신뢰성: 가공선 오류를 제거합니다. 뇌우 시즌에는 트립이 발생하지 않습니다. 회선 오류율이 95% 이상 감소합니다.

제어 가능한 오류 범위: 분기 상자의 분할 및 격리 기능을 활용하여 단일 지점 오류는 영향을 받은 섹션만 격리하는 동시에 다른 영역에 대한 전력을 유지하여 정전 범위를 대폭 줄입니다.

안전하고 안정적인 작동: 완전히 절연되고 밀봉된 구조는 노출된 연결부에서 산화, 과열 또는 누출과 같은 문제를 제거합니다. 부식 및 응결에 대한 실외 저항성을 제공하여 장기간 유지 관리가 필요 없는 작동을 보장합니다.

유연한 용량 확장: 다중 회로 분기 설계를 통해 분기 박스에서 새로운 부하, EV 충전소 또는 추가 전력 요구 사항을 직접 연결할 수 있으므로 광범위한 굴착이나 재배선이 필요하지 않습니다.

깔끔하고 정돈된 도시 외관: 모든 케이블은 지하에 배치되어 어수선한 가공선을 제거하고 도시 배전망의 표준화 및 미적 개선 요구 사항을 충족합니다.

DFW-12 실외 케이블 분기 상자는 도시의 10kV 배전 네트워크를 지하 케이블링으로 전환하고, 오래된 주거 지역을 업그레이드하고, 지역 전체의 부하 분산을 관리하는 데 선호되는 선택입니다. 기존 스위칭 스테이션 및 고전압 스위치기어에 비해 이 솔루션은 컴팩트한 설치 공간, 저렴한 비용, 빠른 설치, 유지 관리가 필요 없는 설계를 특징으로 하는 동시에 강력한 링 네트워크 기능을 제공합니다. 제한된 도시 공간, 주거 지역, 상업 지구 및 산업 단지에 이상적으로 적합하여 배전의 신뢰성을 효과적으로 향상시키고 운영 및 유지 관리를 단순화합니다.
