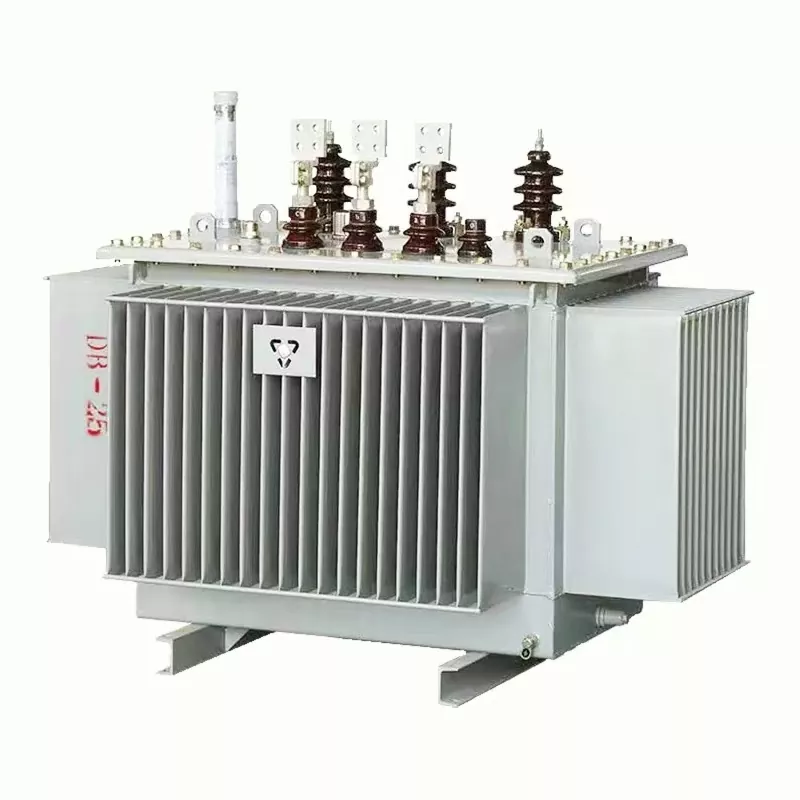

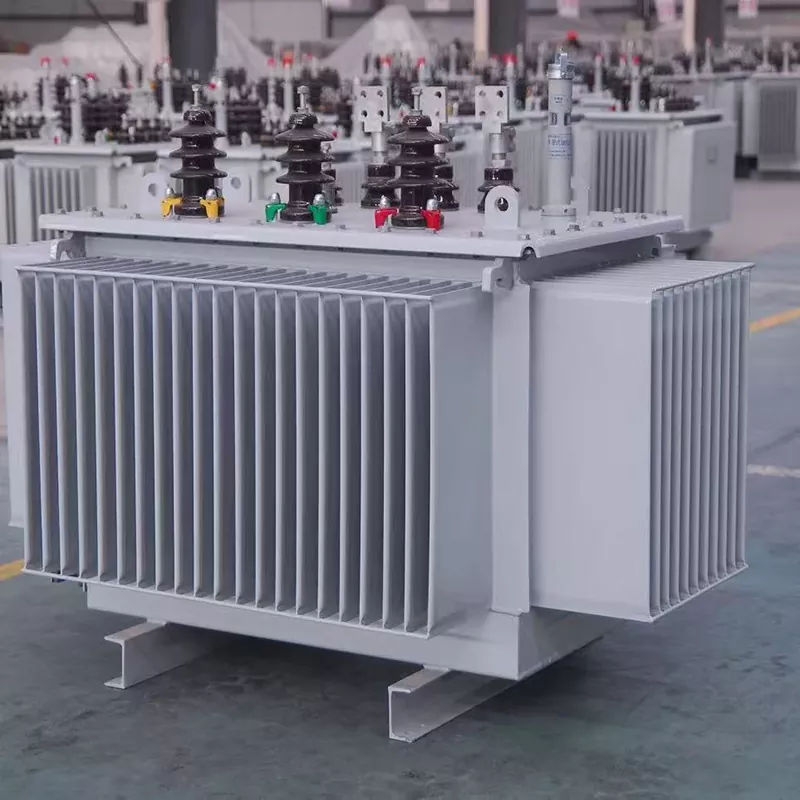

침지형 배전 변압기

Junray 전기 유침 배전 변압기 — 정격 용량은 100kVA ~ 10,000kVA, 고전압 10kV 또는 35kV, 저전압 0.4kV입니다. 주름진 밀봉 오일 탱크(누수 방지, 유지 관리가 필요 없음), 고품질 실리콘 강철 코어(이전 모델보다 15% 낮은 손실), 무부하 또는 부하 시 탭 변환, 맞춤형 구리 또는 알루미늄 권선이 특징입니다. 대규모 공장, 옥외 변전소, 대규모 PV 발전소 및 주요 인프라 프로젝트의 옥외 설치용으로 설계되었습니다. 용량, 전압, 임피던스 전압, 탭 변환 방법 및 권선 재료를 모두 특정 프로젝트 요구 사항에 맞게 맞춤화할 수 있습니다.

초고용량

100kVA에서 10,000kVA에 이르는 매우 넓은 부하 용량 범위를 자랑하는 이 변압기는 대규모 공장 및 주요 변전소의 주 배전 시스템에서 볼 수 있는 것과 같은 대규모 부하 수요를 충족하는 데 완벽하게 적합합니다. 건식 변압기가 수용할 수 없는 고용량 요구 사항을 원활하게 처리합니다.

높은 비용 효율성

건식 변압기에 비해 비용이 저렴한 이 솔루션은 대규모 배전 프로젝트의 장비 비용을 크게 절감합니다. 건식 장치를 구입하는 데 많은 비용을 들일 필요가 없습니다. 침지 변압기로 충분하므로 전체 프로젝트 비용이 크게 절감됩니다.

야외 적합성

견고한 내후성을 갖춘 이 장치는 햇빛이나 비에 노출될 염려 없이 실외에 직접 설치할 수 있습니다. 골판지 탱크 설계는 오일 누출을 방지하고 오염으로부터 보호하는 밀폐형 구조를 통합하여 혹독한 실외 환경을 견딜 수 있도록 완벽하게 적응하고 전용 실내 배전실을 구축할 필요가 없는 유침형 배전 변압기를 만듭니다.

저손실 및 에너지 효율성

고품질 실리콘 강철 코어를 활용한 변압기는 전력 손실이 매우 낮습니다. 장기간 작동하는 동안 이는 전기 요금을 크게 절감하고 상당한 에너지 절약 이점을 제공합니다. 특히 이전 세대의 침지형 변압기에 비해 전력 손실이 15% 감소합니다.

성숙하고 신뢰할 수 있는

낮은 고장률을 특징으로 하는 침지형 배전 변압기는 고도로 성숙한 기술과 안정적인 작동 성능을 제공합니다. 수십 년 동안 배전 업계에서 활용되어 온 검증된 솔루션으로, 편리한 유지 관리를 제공하며 대규모 실외 배전 애플리케이션에 이상적으로 적합합니다.

기술 사양

표준 및 규정 준수: 이 제품은 유침형 배전 변압기에 대한 해당 국가 표준을 엄격히 준수하여 제조되었습니다. 모든 품질 관리 절차와 공장 테스트 방법은 이 제품 범주에 대한 표준 요구 사항을 따릅니다. 요청 시 자세한 테스트 보고서 및 규정 준수 문서를 제공해 드립니다.

정밀한 장인정신 세부사항

1. 골판지 밀봉 오일 탱크: 오일 누출을 방지하고 유지 관리가 필요 없으며 외부 오일 보관 장치가 필요 없는 골판지 밀봉 탱크 설계가 특징입니다.

2. 절연 오일 냉각 시스템: 절연 오일 냉각을 활용하여 강력한 방열 기능을 제공하므로 고용량 부하 처리에 적합합니다.

3. 오프 회로 탭 체인저: 그리드 전압 변동에 따라 변압기 비율을 조정할 수 있는 오프 회로 탭 체인저가 장착되어 다양한 전압 레벨과의 호환성을 보장합니다.

4. 저손실 철심 : 고품질의 실리콘강 철심으로 구성하여 에너지 손실을 최소화하여 에너지 효율화 및 전력 절감을 도모합니다.

5. 실외 보호 구조: 실외 사용을 위해 설계된 특수 보호 인클로저가 특징으로 오염 및 습기에 대한 견고한 저항력을 제공하여 열악한 외부 환경을 견딜 수 있습니다.

적용 가능한 시나리오

대규모 공장: 대규모 산업 플랜트를 위한 실외 배전 및 대용량 부하.

옥외 변전소: 옥외 변전소 및 대용량 배전 시설.

대규모 PV 시스템: 대규모 태양광 발전소용 실외 변압기.

주요 인프라: 주요 인프라 프로젝트를 위한 실외 배전.

사용자 정의 옵션

우리는 특정 프로젝트 요구 사항에 맞게 이 유침 배전 변압기에 대한 유연한 사용자 정의를 지원합니다.

정격 용량: 100kVA ~ 10,000kVA 범위 내에서 조정 가능

정격 전압: 고전압 10kV 또는 35kV; 저전압 0.4kV

임피던스 전압: 4%~8% 내에서 맞춤 설정 가능

전압 조정 방법: 무부하 탭 변환 또는 부하시 탭 변환

권선 재료: 구리 또는 알루미늄

특정 프로젝트 요구 사항에 대해 논의하려면 로드 프로필, 설치 조건 및 선호하는 배송 일정을 당사 영업팀에 문의하세요.

품질 보증 및 규정 준수

Junray Electrical은 다양한 국제 및 국내 인증을 통해 뒷받침되는 포괄적인 품질 관리 프레임워크에 따라 운영됩니다. 당사의 유입식 배전 변압기 시리즈의 경우 당사는 일상적인 품질 관리뿐만 아니라 까다로운 실외 배전 애플리케이션에서 장기적인 신뢰성을 보장하기 위해 엄격한 변압기별 테스트도 강조합니다.

우리의 핵심 인증:

ISO 9001 – 원자재 검사부터 완제품 테스트까지 전체 생산 공정을 포괄하는 인증된 품질 관리 시스템으로 모든 변압기 장치에 걸쳐 추적성과 일관성을 보장합니다.

CE – 제품은 EU의 필수 안전, 건강 및 환경 보호 요구 사항을 준수하여 유럽 프로젝트의 원활한 통관 및 시장 접근을 촉진합니다.

CCC – 중국 국내 시장에서 판매 및 설치되는 전기 장비에 필수인 중국 강제 인증입니다.

CQC - 중국 품질 인증으로 당사 변압기가 배전 장비에 대한 국가 성능 및 안전 표준을 충족하는지 확인합니다.

CNAS – 당사의 사내 테스트 연구소는 CNAS 인증을 받았으며, 교정된 장비를 사용하여 무부하 손실, 부하 손실, 임피던스 전압 및 내전압 테스트를 포함한 표준 준수 변압기 테스트를 수행할 수 있는 능력을 검증합니다.

변압기별 테스트 및 품질 프로토콜:

일상적인 공장 검사 외에도 각 유침형 배전 변압기는 해당 국내 및 국제 표준에 따라 다음과 같은 전문 테스트를 거칩니다.

무부하 손실 및 부하 손실 측정 - 에너지 효율 성능을 검증하고 이전 세대 모델 대비 15% 손실 감소를 확인합니다.

단락 임피던스 테스트 – 임피던스 전압이 보장된 4%-8% 범위 내에 있는지 확인합니다.

전력 주파수 내전압 테스트 - 10kV/35kV 시스템의 절연 무결성 및 절연 강도를 검증합니다.

낙뢰 충격 테스트(요청 시) – 실외 설치에 대한 서지 내성 성능을 확인합니다.

씰링 테스트 – 골판지 오일 탱크의 무결성을 확인하고 압력 하에서 오일 누출이 없음을 보장합니다.

오일 품질 테스트 - 절연 오일이 절연 강도 및 수분 함량 사양을 충족하는지 확인합니다.

권선비 테스트 및 벡터 그룹 검증 – 올바른 변압기 비율과 위상 관계를 확인합니다.

부분 방전 테스트(요청 시) - 초저 부분 방전 수준이 필요한 응용 분야에 적합합니다.

FAQ

1.질문: 유침식 배전 변압기와 건식 변압기의 차이점은 무엇입니까?

답변: 유침 변압기의 용량은 100kva ~ 10,000kva에 달할 수 있으며 이는 매우 큰 부하의 요구를 충족할 수 있습니다. 그러나 건식 변압기의 용량은 제한되어 있습니다. 동시에 유침식 변압기는 건식 변압기보다 저렴하고 실내 배전실이 필요 없이 실외에 직접 배치할 수 있어 대규모 실외 고용량 배전 시나리오에 더 적합합니다.

2. 질문: 이 제품을 야외에서 직접 사용할 수 있습니까?

대답: 우리는 강력한 밀봉 성능을 갖는 골판지 밀봉 오일 탱크 설계를 채택했습니다. 오일 누출 및 오염을 효과적으로 방지할 수 있습니다. 옥외용 보호 구조와 결합하여 습기를 방지하고 햇빛, 비 및 기타 요소에 저항할 수 있습니다. 추가적인 보호 시설이 필요하지 않습니다. 열악한 실외 환경에 완벽하게 적합하며, 실내 배전실을 별도로 구축할 필요가 없습니다.

3. 질문: 유침 변압기의 용량과 전압을 맞춤 설정할 수 있나요?

답변: 침지형 배전 변압기의 정격 용량은 100KVA ~ 10,000KVA이며, 정격 전압은 고전압 10kV/35kV 및 저전압 0.4kV를 포괄합니다. 동시에 임피던스 전압, 전압 조정 방법 및 권선 재료를 모두 맞춤 설정할 수 있습니다. 대규모 공장 및 실외 변전소와 같은 다양한 시나리오의 실외 배전 요구 사항에 따라 특정 장비를 맞춤화하여 대용량 실외 배전 요구 사항을 정확하게 충족할 수 있습니다.

4. 질문: 이 제품의 저손실 장점은 구체적으로 어디에 있습니까?

답변: 우리는 기존의 침지 변압기보다 손실률이 15% 낮은 고품질 실리콘 강판 코어를 사용합니다. 에너지 절약 효과는 놀랍습니다. 장기간 작동하면 전기 에너지 손실을 크게 줄일 수 있습니다. 구체적인 전기 절약량은 실제 용량과 작동 기간에 따라 다릅니다. 용량이 크고 작동 시간이 길어질수록 더 많은 전력이 절약되므로 대규모 배전 프로젝트의 장기적인 운영 및 유지 관리 비용을 절약할 수 있습니다.

기술 지원 서비스

전문 제조업체로서 해외 고객의 올바른 제품 선택, 설치 준비 및 일상적인 작동을 돕기 위해 기술 지침을 제공합니다. 우리 팀은 설치 및 시운전 중에 원격 지원을 제공합니다. 빠른 배송을 위해 예비 부품을 사용할 수 있습니다. 기술적인 문의사항이 있는 경우 당사 팀은 일반적으로 24시간 이내에 응답합니다.

리노베이션 프로젝트 개요

프로젝트 프로필

본 프로젝트는 산업단지 내 중소 제조기업을 위한 새로운 외부 배전 시스템을 구축하는 작업입니다. 시설의 주요 부하는 스탬핑 기계, 선반, 공기 압축기, 팬 및 펌프와 같은 표준 산업용 유도 장비로 구성되며 잦은 시작-정지 주기, 주간 집중 부하 및 야간 경부하 작동이 특징입니다. 배전 변압기는 전용 실외 플랫폼에 위치하여 넓은 공간, 탁월한 환기를 제공하고 밀폐된 실내 공간과 관련된 화재 안전 제한이 없습니다.

실외 설치, 비용 효율성 요구 사항, 효과적인 열 방출의 필요성, 상당한 부하 변동을 고려하여 이 프로젝트에서는 건식 장치 대신 S13-M 밀폐형 오일 침수 전력 변압기를 사용합니다. 이 단일 변압기는 동력, 조명, 생산 장비를 포함하는 전체 시설의 주 전원 역할을 하여 운영을 위한 안정적이고 장기적인 전원 공급을 보장합니다.

프로젝트 과제 및 선택 근거

유침형 변압기를 위한 실외 공간의 적합성: 실외 변압기 플랫폼은 실내 설치에 적용되는 엄격한 화재 안전 제약 없이 설치 표준을 준수하면서 충분한 공간과 통풍이 잘 됩니다.

비용 관리: 동일한 용량의 경우 유침 변압기는 건식 변압기보다 훨씬 저렴하므로 기업의 인프라 투자가 크게 줄어듭니다.

높은 열 방출 요구 사항: 집중된 산업 장비, 높은 주간 부하 및 급격한 온도 상승으로 인해 유침형 변압기의 자체 냉각 오일 순환 시스템은 건식 장치보다 성능이 뛰어나 지속적인 고부하 작동에 이상적입니다.

강력한 과부하 및 서지 저항: 작업장 기계는 시동 및 종료 중에 상당한 서지 부하를 생성합니다. 유입식 변압기는 탁월한 단락 및 과부하 복원력을 제공하므로 변동이 심한 산업 부하에 매우 적합합니다.

간단하고 성숙한 유지 관리: 유침 변압기는 구조가 단순하여 결함 진단 및 수리가 간단하고 표준 예비 부품을 사용할 수 있어 시설의 일상적인 유지 관리 기능에 이상적입니다. 장비 구성

계산된 총 부하를 기준으로 S13-M-800kVA 10kV/0.4kV 밀폐형 에너지 효율적인 유침 변압기가 실외 플랫폼에 설치됩니다. 오일 컨서베이터 없이 밀봉된 골판형 탱크 설계가 특징이므로 전천후 실외 작업에 적합합니다.

주요 장비 사양

모델: S13-M-800kVA 완전 밀봉형 오일 침수형 전력 변압기

정격전압 : 10±2×2.5% / 0.4kV

냉각방식 : 유침자냉식(ONAN)

핵심 소재: 고투과성 실리콘 강판; 저손실, 에너지 효율적인 구조

구조적 특징: 완전 밀봉된 골판지 오일 탱크; 유지 관리가 필요하지 않습니다. 산화 및 습기 방지; 안정적인 단열 성능

보호 구성: 고전압 드롭아웃 퓨즈, 피뢰기, 저전압 메인 스위치, 접지 보호

설치 방법: 강철 플랫폼에 옥외 오버헤드 설치; 낙뢰 보호, 접지 및 안전 울타리 포함

건설 및 응용 분야 하이라이트

초저손실 및 높은 에너지 효율: S13 에너지 절약 구조가 특징입니다. 무부하 및 부하 손실은 이전 S11 및 S9 모델보다 훨씬 낮으므로 장기적으로 전기 비용이 크게 절약됩니다.

뛰어난 실외 적응성: 완전히 밀봉된 구조로 장치를 공기, 비, 먼지로부터 격리합니다. 응축 및 산화에 강합니다. 높은 여름 기온과 낮은 겨울 기온 모두에서 실외 작업에 적합합니다.

우수한 열 방출: 변압기 오일 순환을 통한 균일한 열 방출은 무거운 부하에서도 안정적인 온도 상승을 보장하여 건식 변압기에서 흔히 발생하는 고온 부하 제한 문제를 방지합니다.

높은 충격 및 단락 저항성: 산업용 모터의 빈번한 시동 및 정지로 인한 충격 부하에서도 안정적인 작동; 과열 및 넘어짐에 강합니다.

확실한 비용 대비 성능 이점: 낮은 장비 비용, 간단한 설치, 복잡한 화재 진압 시설이 필요하지 않아 공장 배전 인프라 비용이 크게 절감됩니다.

운영 성과

안정적이고 규정을 준수하는 전원 공급 장치 품질: 시운전 후 전압 편차 및 3상 균형이 산업 전력 표준을 완전히 충족하여 작업장 장비의 원활한 작동을 보장합니다.

피크 부하 시 이상 현상 없음: 변압기 오일 온도 및 온도 상승은 최대 부하 주간 생산 중에 정상적으로 유지됩니다. 과부하나 비정상적인 발열이 발생하지 않습니다.

상당한 에너지 및 손실 감소: 저손실 코어 설계로 변압기 손실을 대폭 줄여 기업의 월간 기본 전기 요금 및 손실 관련 비용을 효과적으로 줄입니다.

무결점 실외 작동: 완전 밀봉 구조로 물 유입, 습기, 부식의 위험을 제거하여 일년 내내 안정적인 전천후 작동을 보장합니다. 편리하고 저렴한 O&M: 장비는 성숙한 디자인과 낮은 고장률을 특징으로 합니다. 일상적인 유지 관리에는 육안 검사와 오일 레벨 및 접지 점검만 필요하므로 운영 부담이 최소화됩니다.

사례 요약

침지형 변압기(S13-M 시리즈)는 산업 플랜트, 농촌 배전 지역, 외부 그리드 변전소 및 개방형 설치의 배전 프로젝트에 선호되는 선택입니다. 건식 변압기에 비해 우수한 방열성, 높은 과부하 및 충격 저항성, 저렴한 비용, 뛰어난 에너지 효율성, 유지 관리 용이성 등의 장점을 제공합니다. 이 제품은 특히 부하 변동이 크거나 부하가 큰 옥외 설치 및 산업용 애플리케이션에 매우 적합하며, 외부 그리드 배전 프로젝트를 위한 가장 성숙하고 비용 효과적인 변압기 솔루션을 나타냅니다.
