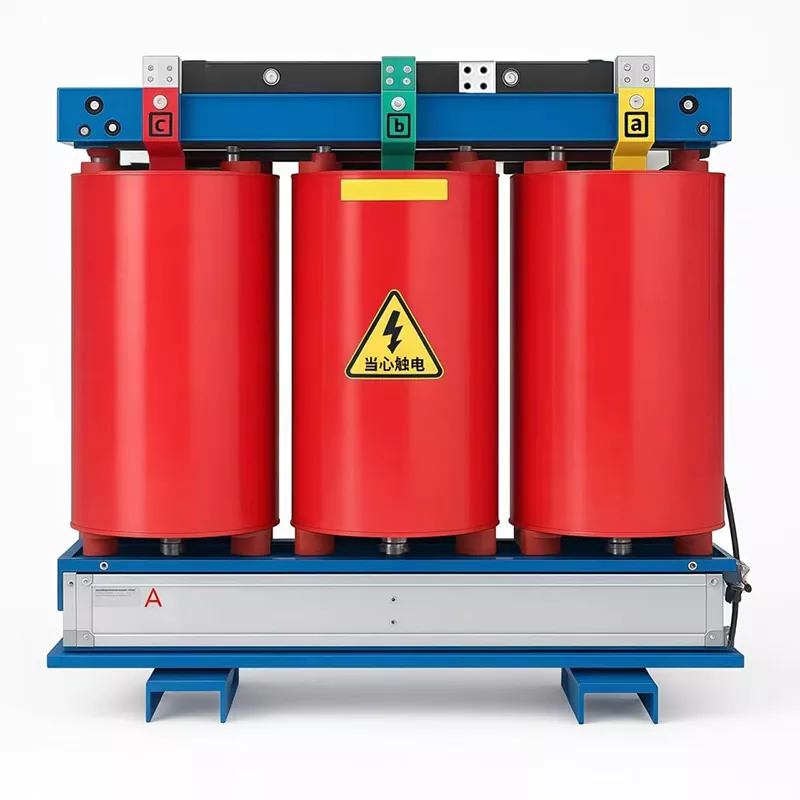

Junray 전기 건식 변압기는 화재 안전, 유지 관리가 필요 없는 작동 및 저소음이 중요한 요구 사항인 실내 배전 응용 분야를 위해 특별히 설계된 주조 수지, 오일 프리 전력 변압기입니다. 정격 용량 범위는 100kVA ~ 3150kVA이며 고전압은 10kV, 저전압은 0.4kV입니다. 에폭시 수지 캡슐화 권선, 클래스 F 절연 및 지능형 온도 제어 시스템을 특징으로 하는 이 제품은 탁월한 내화성, 습기 보호 및 단락 내성 기능을 제공합니다. 표준 유침형 변압기보다 손실이 약 10% 낮아 장기간 작동 시 상당한 에너지 절감 효과를 제공합니다. 공간이 제한적이고 화재 안전 규정이 엄격한 쇼핑몰, 병원, 사무실 건물, 데이터 센터 및 지하 유통실에 적합합니다.
화재 안전: 실내용으로 설계된 이 장치에는 절연유가 포함되어 있지 않으며 탁월한 내화성을 자랑합니다. 실내 배전실 내에 직접 설치할 수 있어 별도의 내화 전용 변압기실을 구축할 필요가 없습니다. 따라서 오일 누출 및 그에 따른 화재 위험이 주요 관심사인 쇼핑몰, 사무실 건물, 병원과 같이 화재 안전 요구 사항이 엄격한 실내 환경에 매우 적합합니다.
유지 관리가 필요 없음: 주기적인 오일 교환과 품질 검사가 필요한 침지형 변압기와 달리 이 장치는 유지 관리가 전혀 필요하지 않습니다. 이를 통해 장기적인 유지 관리 비용이 크게 절감되므로 일상적인 유지 관리 접근이 어렵거나 불편한 위치에 이상적인 선택입니다.
저손실: 에너지 효율적인 작동: 고품질 규소강 코어를 활용하는 이 변압기는 매우 낮은 전력 손실을 나타냅니다. 이는 표준 유침 변압기보다 약 10% 더 낮습니다. 장기적으로 이는 상당한 전력 절감으로 이어지며 상당한 에너지 효율성 이점을 보여줍니다.
높은 신뢰성: 낮은 고장률: 권선을 에폭시 수지로 캡슐화한 이 장치는 탁월한 절연 특성은 물론 습기 및 오염 물질에 대한 탁월한 저항성을 제공합니다. 이는 매우 안정적인 작동과 매우 낮은 고장률(유침형 변압기보다 약 30% 낮음)을 보장하므로 실내 응용 분야에 완벽한 솔루션입니다.
|
정격 용량 |
100KVA~3150KVA |
|
정격전압 |
고전압: 10kV; 저전압: 0.4kV |
|
임피던스 전압 |
4~6% |
|
절연 내열 등급 |
F |
|
변압기 권선 재료 |
구리/알루미늄 맞춤형 |
1. 에폭시 수지 주조 권선: 권선은 에폭시 수지로 캡슐화되어 우수한 절연성, 습기 및 오염 물질에 대한 저항성, 강화된 화재 안전성을 제공합니다.
2. 공기 냉각 시스템: 절연유가 필요 없고 유지 관리가 필요 없으며 화재 안전을 보장하는 공기 냉각 메커니즘이 특징입니다.
3. 지능형 온도 제어 시스템: 권선 온도를 자동으로 모니터링하는 지능형 시스템입니다. 건식 변압기는 과열시 경보를 발생시켜 작동 안전을 보장합니다.
4. 표준화된 설치: 표준화된 설치를 위해 설계되어 최대의 편의성을 위해 실내 배전실 내에 직접 배치할 수 있습니다.
쇼핑몰 배전: 쇼핑몰의 실내 배전에는 엄격한 화재 안전 표준이 필요합니다.
병원 배전: 병원의 실내 배전에는 엄격한 화재 안전 표준이 필요합니다.
사무실 건물 배전: 사무실 건물의 실내 배전에는 엄격한 화재 안전 표준이 필요합니다.
공장 배전: 공장의 실내 배전은 유지 관리가 필요하지 않습니다.
이 프로젝트에는 쇼핑몰, 고층 오피스 타워, 지하 주차장, 영화관 및 지원 식당 시설로 구성된 대규모 도시 단지를 위한 새로운 지하 배전실 건설이 포함됩니다. 전력 부하 요구 사항이 "레벨 1"인 다인실 지역으로 분류된 배전실은 건물 지하층에 있습니다. 기존의 침수식 변압기를 사용하려는 초기 계획에서는 기름 누출 가능성, 화재 위험, 넓은 설치 공간, 복잡한 운영 및 유지 관리, 과도한 소음 등의 문제가 제기되어 지하 구조물에 대한 화재 안전 및 환경 규정을 충족하지 못했습니다. 대신, 이 프로젝트는 SCB13 에폭시 수지 주조 건식 변압기를 기본 배전 장치로 활용합니다. 이러한 변압기는 일반 전력, 조명, 중앙 에어컨, 화재 안전 시스템 등 일상적인 작업에 전력을 상업 단지 전체에 공급하여 24시간 내내 안전하고 중단 없는 작동을 보장합니다.
지하 밀폐 공간은 화재 안전 요구 사항이 매우 엄격합니다. 기름에 잠긴 변압기는 기름 화재 및 누출 관련 오염의 위험을 초래하여 민방위 및 화재 안전 수용 표준을 충족하지 못합니다.
고밀도 지역은 낮은 소음과 환경 준수를 요구합니다. 기름에 잠긴 변압기는 상당한 소음과 냄새를 발생시켜 쉽게 불만을 야기합니다.
여름 에어컨 부하가 집중되고 불안정하여 온도 상승 위험이 높습니다. 시스템에는 강력한 과부하 용량과 정밀한 온도 모니터링이 필요합니다.
지하 공간은 제한되어 있으므로 실내 바닥에 직접 장착할 수 있고 일상적인 현장 검사나 유지 관리가 필요하지 않은 소형 변압기 장치가 필요합니다.
높은 전체 전원 공급 장치 신뢰성이 필요합니다. 유지 관리를 위한 장기간의 정전은 허용되지 않으며 시스템은 안전 보호 및 단락 저항 기능을 갖추고 있어야 합니다.
모델: SCB13-1600kVA 10kV/0.4kV 주물수지 건식 변압기
수량: 4개 단위; 상호 백업 기능으로 별도로 운영
구조: 완전 주조 에폭시 수지 단열재; 온도 모니터링, 축류 팬 냉각 및 IP30 보호 인클로저 장착
주요 매개변수: 정격 전압 10±2×2.5%/0.4kV; 임피던스 전압 6%; 클래스 F 절연; 통합 온도 모니터링, 과열 경보 및 과열 트립 보호
설치 위치: 지하 전용 유통실(B1층); 직접 실내 바닥 장착; 내화성 오일 피트가 필요하지 않습니다.
보조 기능: 지능형 온도 컨트롤러, 팬 냉각 시스템, 작동 소음을 최소화하는 진동/소음 감소 조치
화재 및 방폭, 지하 환경에 적합: 난연성 에폭시 수지 단열재를 사용한 오일 프리 설계로 화재 및 누출 위험이 제거됩니다. 화재 안전 규정을 준수하며 밀폐된 지하 공간에서 장기간 작동하는 데 이상적입니다.
저소음 및 저손실: SCB13 시리즈. 소음 감소 기능이 통합된 고효율, 에너지 절약형 코어 구조는 작동 소음을 크게 줄여 쇼핑몰 운영이나 사무실 환경에 방해가 되지 않습니다.
유지 관리가 필요 없고 작동하기 쉽습니다. 정기적인 오일 여과, 교체 또는 샘플링이 필요하지 않습니다. 정기적인 육안 검사와 온도 검사만 필요하므로 O&M 비용이 대폭 절감됩니다.
높은 단락 저항 및 안정적인 작동: 시스템 단락 충격을 견딜 수 있는 높은 기계적 강도를 갖춘 통합 주조 구조가 특징입니다. 지능형 온도 제어는 권선 온도를 실시간으로 모니터링하여 과열 오류를 방지합니다.
컴팩트한 설치 공간과 유연한 레이아웃: 오일 피트나 복잡한 화재 진압 시스템이 필요하지 않아 지하 유통실의 토목 공학 공간이 절약됩니다.
연중 내내 오일 누출, 화재, 절연 불량이 발생하지 않았습니다. 화재 안전 및 배전 승인 검사를 성공적으로 통과하여 지하 배전실의 안전하고 규정에 맞는 운영을 보장합니다.
소음 제어가 표준을 충족했습니다. 쇼핑몰 환경은 변압기 소음으로 인해 방해받지 않았으며, 주민들의 불만도 없었습니다.
여름철 냉방 부하가 가장 높은 기간 동안 안정적인 작동; 온도 제어 시스템은 과열 트립 없이 효과적으로 열을 방출했으며 전압 품질은 안정적으로 유지되어 중앙 에어컨, 엘리베이터 및 화재 안전 장비의 안정적인 작동을 보장했습니다.
구형 변압기에 비해 전체 손실이 크게 감소되어 장기간 작동 시 상당한 에너지 절감 효과를 얻을 수 있습니다.
편리한 문제 해결 및 유지 관리: 온도 및 권선 상태를 신속하게 확인할 수 있으며 유지 관리 주기가 짧아 단지 운영에 중단 없는 전원 공급이 보장됩니다.
에폭시 수지 주조 건식 변압기는 지하 구조물, 상업 단지, 병원, 학교, 데이터 센터 및 고층 주거용 건물과 같이 교통량이 많은 지역의 실내 전력 분배에 선호되는 선택입니다. 오일 프리 화재 안전, 저소음, 에너지 효율성, 작은 설치 공간, 높은 신뢰성 등의 기능을 갖춘 이 제품은 실내 배전과 관련된 화재 안전 위험 및 O&M 문제를 효과적으로 해결하는 동시에 도시 녹색 건물 및 화재 안전 규정 요구 사항을 충족합니다.
Junray Electrical은 건식 변압기 생산 시 국가 표준을 엄격하게 준수합니다. 각 장치는 안정적이고 안전한 작동을 보장하기 위해 엄격한 내전압, 손실 및 온도 제어 테스트를 거칩니다. 우리는 용량과 전압 모두에 대한 맞춤형 옵션을 제공하므로 실내 배전 요구 사항에 맞게 전용 건식 변압기를 맞춤화하여 요구 사항에 완벽하게 맞출 수 있습니다.
Junray Electrical은 포괄적인 품질 보증 시스템을 갖춘 인증된 제조업체입니다. 우리의 주요 인증은 다음과 같습니다:
ISO 9001 – 국제 품질 경영 시스템 인증으로 일관된 제품 품질과 지속적인 개선을 보장합니다.
CE – 유럽의 건강, 안전 및 환경 보호 표준을 준수하여 당사 제품이 EU 시장에 진출할 수 있도록 합니다.
CCC – 중국 시장에서 판매되는 전기 제품에 필수인 중국 강제 인증입니다.
CQC - 전기 안전 및 성능에 대한 국가 표준 준수를 입증하는 중국 품질 인증입니다.
CNAS – 적합성 평가를 위한 중국 국가 인증 서비스로 당사 내부 테스트 및 교정 기능을 검증합니다.
모든 건식 변압기는 이러한 인증의 해당 표준을 준수하여 제조 및 테스트되어 안정적인 성능, 일관된 품질 및 원활한 프로젝트 승인을 보장합니다.
A: 건식 변압기는 절연유가 포함되지 않은 공냉식 에폭시 수지 캡슐 권선을 사용합니다. 화재에 안전하고 유지 관리가 필요 없으며 실내 설치에 적합합니다. 침지식 변압기는 냉각을 위해 절연유를 사용하고 주기적인 오일 교환이 필요하므로 실외 적용에 더 적합합니다. 건식 변압기는 쇼핑몰, 병원, 사무실 건물과 같이 화재 안전 요구 사항이 엄격한 실내 환경에 선호되는 선택입니다.
답: 그렇습니다. 절연유가 함유되어 있지 않으며 난연성 에폭시 수지 절연체로 되어 있어 누유로 인한 화재 위험이 없습니다. 전용 방화 등급 변압기실 없이 실내 배전실에 직접 설치할 수 있어 귀중한 건물 공간을 절약할 수 있습니다.
A: 변압기에는 권선 온도를 실시간으로 모니터링하는 지능형 온도 제어 시스템이 장착되어 있습니다. 과열이 발생하면 시스템이 경보를 울리고 자동으로 장치를 작동시켜 손상을 방지함으로써 안전하고 안정적인 작동을 보장합니다.
답: 그렇습니다. 주기적인 오일 품질 테스트, 오일 여과 및 오일 교환이 필요한 침지형 변압기와 달리 건식 변압기는 이러한 유지 관리가 필요하지 않습니다. 정기적인 육안 검사와 온도 모니터링만 필요하므로 장기적인 운영 및 유지 관리 비용이 크게 절감됩니다.
답: 그렇습니다. 특정 실내 배전 요구 사항에 맞게 정격 용량(100kVA ~ 3150kVA), 고전압(10kV), 저전압(0.4kV), 임피던스 전압(4-6%), 권선 재료(구리 또는 알루미늄) 및 인클로저 보호 등급(IP20, IP30, IP40)의 사용자 정의를 지원합니다.
