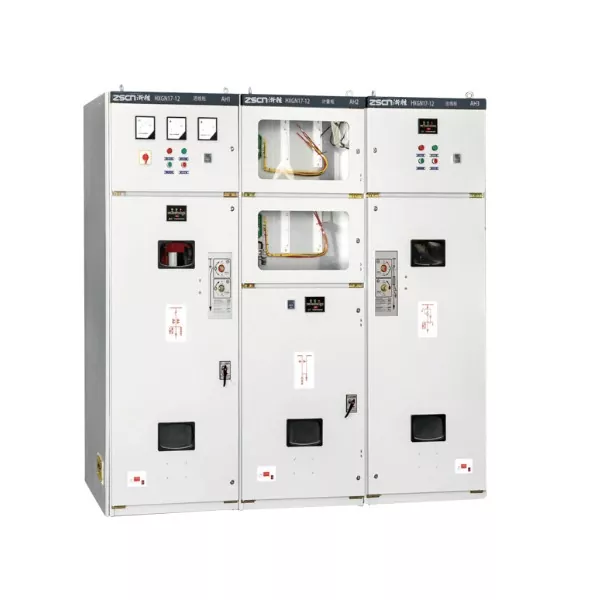

HXGN17-12 금속으로 둘러싸인 링 메인 유닛

많은 소규모 10kV 링 네트워크 배포 시나리오에서 장비의 신뢰성은 매우 까다롭습니다. 그러나 일반 HXGN 링 네트워크 캐비닛의 성능은 충분하지 않고 작동 안정성도 좋지 않아 이러한 시나리오의 전원 공급 장치 요구 사항을 충족하기 어렵습니다. 어떤 경우에는 박스형 변전소에 링 네트워크 캐비닛을 설치해야 합니다. 일반 링 네트워크 캐비닛은 크기가 너무 크고 적응성이 좋지 않아 유연하게 배포할 수 없습니다. HXGN17-12 금속으로 둘러싸인 링 메인 유닛은 이러한 문제점을 정확하게 해결합니다. 일반 HXGN을 기반으로 신뢰성, 소형화 및 적응성을 고려하여 포괄적으로 업그레이드되었으며 고급 소형 10kV 링 네트워크 배전을 위한 독점적인 업그레이드 솔루션이 되었습니다.

세 가지 주요 업그레이드

HXGN17-12 금속 밀폐형 링 메인 유닛은 일반 HXGN의 업그레이드 버전입니다. 각 장점은 소형 링 네트워크 전력 분배의 핵심 요구 사항을 충족하도록 최적화되었습니다.

개선된 구조, 보다 안정적이고 신뢰할 수 있는 작동: 일반 HXGN 링 네트워크 캐비닛에 비해 개선된 박스 구조를 채택하여 구조 설계가 더 합리적이고 내부 구성 요소 레이아웃이 최적화되어 작동 위험을 줄이고 오류율이 크게 감소하며 빈번한 유지 관리가 필요하지 않으며 소규모 10kV 링 네트워크 시나리오의 높은 신뢰성 요구 사항에 완벽하게 적응하여 장기적으로 안정적인 작동이 가능하고 지속적인 전원 공급을 보장합니다.

SF6 로드 스위치, 뛰어난 아크 소화 성능: 성숙한 SF6 로드 스위치를 장착하고 SF6 가스를 절연 및 아크 소화 매체로 사용하는 아크 소화 기능은 빠른 차단 속도, 작은 아크 에너지, 약간의 접촉 침식, 보다 안정적인 작동으로 일반 진공 스위치의 성능을 훨씬 능가하며 소규모 10kV 링 네트워크 배전의 실제 요구 사항을 더 잘 충족하고 장기간 유지 관리가 필요 없는 특성을 가지며 향후 작동 및 유지 관리 비용을 줄입니다.

5중 방지 인터록 보호, 보다 안전한 작동: 전용 5중 방지 인터록 장치가 장착되어 "5중 예방" 안전 요구 사항을 엄격히 준수하여 부하 작동, 충전부와의 우발적 접촉 등과 같은 오작동을 완전히 방지하고 유지 보수 담당자의 개인 안전을 보장할 뿐만 아니라 오작동으로 인한 장비 고장 및 정전을 방지하여 10kV 고전압 작동 안전 장벽을 종합적으로 구축합니다.

기술 사양

애플리케이션 시나리오는 다양한 고급 소규모 10kV 링 네트워크 배전 시스템을 다룹니다.

높은 신뢰성, 컴팩트한 크기 및 폭넓은 적응성을 갖춘 HXGN17-12 금속 폐쇄형 링 메인 유닛은 높은 신뢰성 요구 사항이 있는 다양한 소규모 10kV 링 네트워크 배전 시나리오에서 널리 사용됩니다. 또한 박스형 변전소에도 유연하게 설치할 수 있으며 적응성이 매우 뛰어납니다. 주거 지역 배전 시나리오에서는 신뢰성 요구 사항이 높은 주거 지역의 10kV 링 네트워크 배전에 적합하여 주민에게 안정적인 전력 공급을 보장합니다. 소규모 공장 시나리오에서는 소규모 공장의 10kV 링 네트워크 전력 분배에 적합하며 생산을 위한 안정적인 전원 공급 요구 사항을 충족합니다. 소규모 변전소 시나리오에서는 안정적인 운영과 편리한 유지 관리로 소규모 10kV 변전소의 10kV 링 네트워크 전력 분배에 적합합니다. 소규모 인프라 프로젝트 시나리오에서는 내구성, 신뢰성 및 적응성이 뛰어나 소규모 인프라 프로젝트의 10kV 링 네트워크 전력 분배에 적합합니다.

품질 보증

Junray Electrical은 중국의 전문 제조업체, 공급업체 및 공장으로서 HXGN17-12 링 메인 유닛의 국가 표준을 엄격하게 준수합니다. 각 HXGN17-12 금속 밀폐형 링 메인 유닛은 엄격한 구조 테스트, 내전압 테스트 및 인터록 테스트를 거쳐 안정적이고 안전한 작동을 보장하고 품질을 보장합니다. 유닛 커스터마이징과 기능 커스터마이징을 제공합니다. 고객의 소규모 10kV 링 네트워크 배전 계획을 기반으로 실제 요구 사항을 완벽하게 충족하도록 전용 캐비닛을 맞춤화할 수 있습니다. 프로젝트 입찰이든 엔지니어링 승인이든 성공적으로 통과될 수 있습니다. 이 프로세스는 성숙하고 내구성이 뛰어나 조달이 더욱 편리해지고 사용이 더욱 안심됩니다.

프로젝트 개요

이 프로젝트에는 산업단지 내 중소기업(SME) 클러스터를 위한 10kV 배전 시스템 업그레이드 및 개조 작업이 포함됩니다. 이 단지는 여러 표준 공장 건물, R&D 작업장 및 관련 유틸리티 부하로 구성됩니다. 전기 부하는 수많은 분기 회로에 분산되므로 다중 세그먼트 링 네트워크 전원 공급 장치 구성이 필요합니다. 기존 노후 개폐 장치는 절연 성능 저하, 초보적인 구조 설계, 신뢰할 수 있는 "5가지 방지" 연동 메커니즘 부족, 유연한 링 네트워크 상호 연결을 용이하게 할 수 없는 문제로 어려움을 겪었습니다. 이러한 문제로 인해 유지 관리 중 광범위한 정전이 발생하고 공급 신뢰성이 낮아져 기업의 정상적인 생산 운영에 심각한 영향을 미쳤습니다.

이 프로젝트에는 모든 고전압 배전 개폐 장치를 HXGN17-12 실내 금속 폐쇄형 링 기본 장치(RMU)로 교체하는 작업이 포함됩니다. 이 장치는 박스형 변전소를 위한 10kV 수신 라인, 단면 상호 연결, 부하 분기 및 터미널 공급을 처리합니다. 이 설정은 여러 세그먼트와 상호 연결을 갖춘 안정적인 배전 네트워크 구조를 구축하여 용량 확장, 유지 관리 격리 및 무중단 전력 전송에 대한 공원의 요구 사항을 충족합니다.

리노베이션 이전의 문제

노후화된 스위치기어와 관련된 심각한 안전 위험: 구형 고정형 캐비닛에는 포괄적인 "5가지 방지" 연동 기능이 부족하여 작동 오류가 발생하기 쉽습니다. 절연 성능 저하 및 먼지 축적으로 인해 추적 및 섬락이 발생하여 뇌우 중에 트립이 발생했습니다.

유연한 링 네트워크 전원 공급 장치 제공 불가: 기존 장비에는 안정적인 상호 연결 및 분할 기능이 부족했습니다. 결함으로 인해 전체 라인이 중단되어 공원 기업에 상당한 생산 손실이 발생했습니다.

회로 확장의 어려움: 오래된 캐비닛의 고정된 구조로 인해 새로운 분기 회로를 추가할 수 없었고, 단지에 진입하는 새로운 기업의 증가된 전력 수요를 충족하지 못했습니다.

번거로운 유지 관리 및 운영: 독립적인 기능 구획이 부족하여 유지 관리를 위해서는 대규모 정전이 필요했고, 결과적으로 운영 위험이 높고 긴급 수리 효율성이 낮았습니다.

낮은 보호 등급: 공장 건물 주변의 복잡한 환경과 높은 먼지 수준을 고려할 때 표준 캐비닛은 먼지 및 습기에 대한 저항력이 부족하여 장비 고장률이 높습니다.

장비 구성 계획

산업단지의 배전 특성, 특히 다중 분기, 링 네트워크 상호 연결 및 빈번한 용량 확장의 필요성을 해결하기 위해 이 프로젝트에서는 중압 배전 시스템에 HXGN17-12 박스형 금속 폐쇄형 링 기본 장치(RMU)를 채택했습니다. 이 장치는 진공 부하 차단 스위치 설계를 활용하여 안정적인 링 네트워크, 분할 및 단자 보호 기능을 제공합니다. 주요 장비 사양

모델: HXGN17-12 실내 중전압 금속 폐쇄형 링 메인 유닛(RMU)

정격 전압: 12kV(10kV 배전망에 적합)

정격 전류: 630A

차단 요소: 전류 제한 퓨즈 보호 기능과 결합된 진공 부하 스위치

캐비닛 구조: 금속으로 둘러싸인; 독립형 버스바 및 케이블 구획; 내장형 압력 완화 채널

보호 등급: IP4X(방진 및 습기 방지, 복잡한 산업 환경에 적합)

안전 기능: 포괄적인 "5가지 예방" 기계/전기 인터록, 활선 표시, 오류 표시 및 접지 인터록

작동 모드: 링 네트워크 상호 연결, 분할된 전원 공급 장치, 터미널 분배 및 이중 전원 백업 지원

구성 및 응용 분야 하이라이트

강력한 링 네트워크 기능 및 유연한 전원 공급 장치: 다중 섹션 "데이지 체인"(손을 잡고) 네트워크를 유연하게 구성할 수 있습니다. 단일 구간의 결함을 격리하고 전력 경로를 재설정할 수 있으므로 정전 범위가 크게 최소화됩니다.

안정적인 진공 아크 소화 성능: 강력한 아크 소화 기능, 불연성 및 유지 관리가 필요 없는 작동을 제공하는 진공 로드 스위치를 활용합니다. SF6 스위치기어와 관련된 가스 누출 위험을 제거하여 환경 안전을 보장합니다.

산업 환경에 적합한 내구성 있는 구조: 높은 보호 등급을 갖춘 완전 밀폐형 금속 캐비닛; 공장 먼지와 온도 및 습도 변동을 효과적으로 견디어 장기적인 절연 안정성을 보장합니다.

편리한 용량 확장: 캐비닛을 유연하게 나란히 연결할 수 있습니다. 산업 단지 내 향후 부하 증가는 완전한 시스템 점검 없이 직접 확장을 통해 수용할 수 있습니다.

포괄적인 "5 예방" 안전 인터록: 부하 상태에서의 전환, 작동 중 도어 열기 또는 우발적인 접지와 같은 심각한 전기 사고를 완전히 제거하여 작동 및 유지 관리 중 높은 안전성을 보장합니다.

운영 성과

대폭 향상된 전원 공급 장치 신뢰성: 부분적 분리 및 오류 재라우팅이 가능합니다. 유지보수 또는 결함으로 인해 더 이상 전체 라인을 중단할 필요가 없으므로 단지 내 기업의 지속적인 생산이 보장됩니다.

안정적인 제로 오류 작동: 완전 밀봉 구조와 결합된 진공 아크 소화 기능은 연면 거리, 플래시오버 및 습기 관련 오류를 방지하여 일년 내내 비정상 트립이 발생하지 않도록 합니다.

정확하고 안정적인 오류 제거: 퓨즈와 부하 스위치 보호 기능이 결합되어 변압기 및 분기 라인의 단락 오류를 신속하게 제거하고 다운스트림 장비를 보호합니다.

안전하고 편리한 O&M: 포괄적인 "5가지 예방" 기능과 명확한 구조 레이아웃이 특징입니다. 결함 위치를 쉽게 식별하여 유지 관리 효율성을 크게 높이고 운영 위험을 대폭 줄입니다. 장기적인 용량 확장 요구 사항 충족: 캐비닛은 배전을 위한 충분한 용량을 확보하여 산업 단지 내 향후 비즈니스 매력과 부하 증가를 수용할 수 있는 확장 가능한 구조를 갖추고 있습니다.

사례 요약

HXGN17-12는 산업 단지, 산업 클러스터, 공장 배전실 및 도시 배전 네트워크 업그레이드를 위해 특별히 설계된 진공형 링 메인 유닛(RMU)입니다. XGN15-12(SF6 가스 절연 사용)와 달리 이 모델은 진공 아크 소화를 사용하고 가스 누출 위험을 제거하며 환경 친화적이고 유지 관리가 필요하지 않습니다. KYN28 시리즈 금속 피복 개폐 장치와 비교하여 링 네트워크 구성에 대한 더 낮은 비용, 더 작은 설치 공간 및 우수한 적응성을 제공하므로 산업 구역에서 다중 회로 및 분할 기능이 필요한 고신뢰성 링 네트워크 배전 시스템에 대한 최적의 비용 효율적인 선택이 됩니다.
