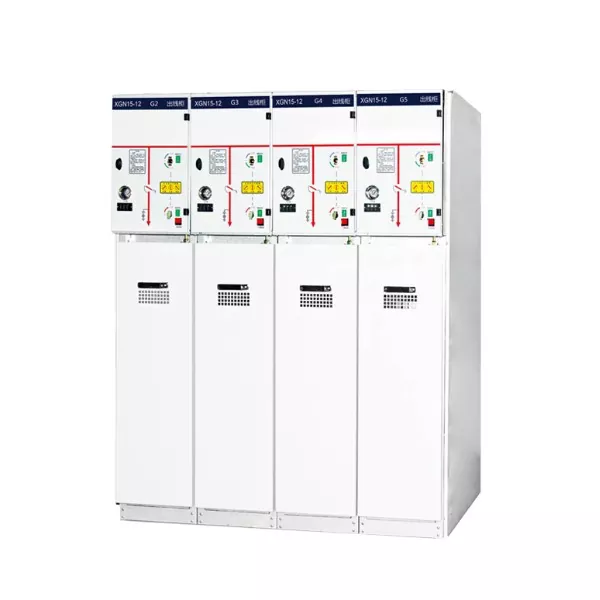

XGN15-12 가스 절연 링 메인 배전반

많은 주거 지역, 소규모 공장, 소규모 변전소에서는 배전실 공간이 극히 제한되어 있습니다. 일반 링 네트워크 캐비닛은 크기가 너무 크고 설치 시 다른 장비를 위한 공간을 압박하므로 제대로 설치할 수 없습니다. 더욱이 Extractable Ring Main Unit은 가격이 비싸고 소규모 링 네트워크 배포 시나리오에 대한 비용 성능이 매우 낮아 비용 낭비가 발생합니다. XGN15-12 가스 절연 링 메인 스위치기어는 이 초소형 10kV 링 네트워크 분배 시나리오를 위해 특별히 설계되었습니다. 초밀집형 디자인, 안정적인 성능, 저렴한 가격으로 "공간 부족, 높은 비용"이라는 핵심 문제점을 정확하게 해결하여 초소형 유통실에서도 안정적이고 안전한 링 네트워크 유통을 실현할 수 있습니다.

기술 사양

제품 핵심 장점

XGN15-12 가스 절연 링 메인 스위치기어는 소형화, 신뢰성 및 경제성을 결합하여 각 측면이 실질적인 문제를 효과적으로 해결합니다.

SF6 로드 스위치를 장착하면 더욱 안정적이고 안정적으로 작동합니다. 코어는 SF6 로드 스위치를 사용하며 SF6 가스는 절연 및 소화 매체 역할을 합니다. 일반 진공스위치보다 소호능력이 뛰어나며, 절연성능도 우수합니다. 작동 중 고장률이 매우 낮아 자주 유지 관리할 필요가 없습니다. 10kV 링 네트워크 배전 시나리오에 완벽하게 적합하며 20년 유지 관리가 필요 없는 특성을 갖추고 있어 향후 유지 관리 비용을 크게 줄이고 구매자가 더 쉽게 사용할 수 있습니다.

초소형 디자인, 설치 공간 30% 감소: 박스형 고정 링 네트워크 구조를 채택하여 캐비닛을 최대한 컴팩트하게 만들 수 있도록 디자인이 최적화되었습니다. 볼륨은 일반 XGN66 링 네트워크 캐비닛보다 30% 작습니다. 성능 저하 없이 구조가 컴팩트합니다. 공간이 제한된 초소형 유통실에서도 유통실을 개조할 필요 없이 쉽게 배치할 수 있어 바닥 공간을 크게 절약하고 일반 링 네트워크 캐비닛의 "공간이 부족하다"는 핵심 문제를 해결합니다.

링 네트워크별 구조, 중단 없는 안정적인 전원 공급: 전문적인 링 네트워크 구조를 사용하여 10kV 링 네트워크 배전 시스템에 완벽하게 맞습니다. 양방향 전원 공급이 가능합니다. 하나의 회로에 장애가 발생하면 자동으로 다른 회로로 전환하여 정전을 효과적으로 방지하고 주거 지역 및 소규모 공장과 같은 시나리오에서 정상적인 전원 공급을 보장합니다. 이는 전력 연속성에 대한 기본 요구 사항이 있는 소규모 시나리오에 특히 적합합니다.

높은 비용 효율성 선택, 비용 직접 50% 절감: KYN28 스위치 캐비닛과 비교하여 가격이 직접 50% 절감됩니다. 중복 기능을 제거하고 소규모 링 네트워크 배포의 핵심 요구 사항에 중점을 둡니다. 복잡한 장비에 많은 비용을 들이지 않고도 저렴한 비용으로 안정적이고 신뢰할 수 있는 링 네트워크 배포 솔루션을 얻을 수 있어 조달 예산을 크게 절감하고 프로젝트 비용 효율성을 향상시킬 수 있습니다.

전문적인 품질 보증

Junray Electrical은 중국의 전문 제조업체, 공급업체 및 공장으로서 수년 동안 유통 장비의 연구 및 생산에 깊이 관여해 왔습니다. 이는 IEC 62271-200 및 GB/T 3906과 같은 국제 및 국내 표준을 엄격하게 준수합니다. 각 XGN15-12 가스 절연 링 메인 스위치기어는 엄격한 전압 내구성 및 절연 테스트를 거쳐 고품질을 보장합니다. 표준화된 유닛 설계를 채택하고 캐비닛은 고품질 강철판으로 정밀하게 제작되었습니다. IP3X 보호 수준으로 높은 기계적 강도를 갖추고 있어 먼지가 들어가는 것을 효과적으로 방지하고 내부 고전압 부품을 보호할 수 있습니다. 오작동을 방지하고 유지보수 인력의 안전을 보장하기 위해 기계식 5중 방지 인터록 장치가 장착되어 있습니다. 조립식 실리콘 고무 절연 케이블 단자를 내부에 사용하면 설치가 편리하고 유지 관리 중에 신속하게 분해 및 복원할 수 있어 소규모 시나리오의 사용 요구 사항에 더욱 적합합니다.

보편적인 장면 적응

XGN15-12 가스 절연 링 메인 스위치기어는 다양한 초소형 10kV 링 네트워크 배전 시나리오와 광범위하게 호환되며 추가 수정 없이도 다양한 시나리오의 전력 수요를 정확하게 일치시키고 직접 사용할 수 있습니다.

주거 지역 배전 시나리오의 경우 10kV 링 네트워크 배전을 위한 주거 지역의 초소형 배전실과 호환되며 규모가 작고 점유가 없어 주민에게 안정적인 전력 공급을 보장합니다.

소규모 공장의 경우 안정적인 부하와 낮은 고장률로 소규모 공장용 10kV 링 네트워크 배전과 호환되며 배전실 공간을 절약하는 동시에 생산을 위한 공장의 전력 수요를 충족합니다.

소규모 변전소의 경우 안정적인 링 네트워크 전원 공급 장치와 운영 및 유지 관리 비용 절감을 통해 소규모 10kV 변전소의 초소형 전원 공급 장치 요구 사항과 호환됩니다.

소규모 인프라 프로젝트 시나리오의 경우 편리한 설치, 내구성 및 오래 지속되는 소규모 인프라 프로젝트를 위한 10kV 링 네트워크 배전과 호환되어 인프라 프로젝트의 원활한 진행을 보장합니다.

우리에 관해서

Junray Electrical은 완벽한 R&D, 생산 및 품질 검사 시스템을 갖추고 있습니다. 핵심 구성 요소는 고품질 브랜드에서 선택됩니다. 각 XGN15-12 가스 절연 링 메인 스위치기어는 공장을 떠나기 전에 엄격한 테스트를 거쳐 성능이 표준을 충족하고 프로젝트 승인을 원활하게 통과할 수 있는지 확인합니다. 이 제품은 더 작은 크기와 더 높은 비용 효율성으로 초소형 시나리오에 맞게 특별히 맞춤 제작되었습니다. 유사 제품에 비해 초소형 물류실에 더 적합합니다. 우리는 포괄적인 사전 판매 선택 지침과 판매 후 유지 관리 서비스를 제공합니다. 우리는 고객 시나리오의 실제 요구 사항을 기반으로 개인화된 적응 제안을 제공할 수 있으며 전문적인 설치 및 시운전 지침도 제공하여 구매 과정을 더욱 안심하고 사용할 수 있도록 하며 고객이 비용을 절감하고 유통 효율성을 향상하도록 돕습니다.

즉시구매

초소형 10kV 링 네트워크 배전 시나리오의 경우 올바른 장비를 선택하면 "공간 부족" 문제를 해결할 수 있을 뿐만 아니라 비용을 절감하고 안정적인 전원 공급을 보장할 수 있습니다. Junray Electrical을 선택하면 품질이 보장되고, 더 저렴한 가격을 제공하며, 더 정확한 호환성을 제공하여 크기가 크고 비용이 많이 드는 일반 링 네트워크 캐비닛의 문제점을 완벽하게 해결합니다. 주저하지 마십시오. 초소형 링 네트워크 배전 장비에 대한 최고의 선택을 확보하려면 즉시 당사에 문의하십시오. 이를 통해 초소형 전력실에서 안정적이고 안전하며 효율적인 링 네트워크 전원 공급이 가능해 조달 및 운영 비용이 크게 절감됩니다!

방글라데시 다카 상업 프로젝트

프로젝트 개요

·사업명 : 다카 상업센터 배전사업

·위치: 방글라데시 다카

·준공일 : 2026년 2월

·프로젝트 규모: 상업 센터용 10kV 배전 변전소; 총 용량 8000kVA

사용된 제품

·모델: XGN15-12 링 메인 유닛(RMU)

·수량 : 12개

·구성: 고품질 국내 부품; CE 인증

·인증 : CE 인증

·특수 요구 사항: 고온, 고습 환경에 적합합니다. 부식 방지

해결책

방글라데시 다카는 고온다습한 열대기후를 겪고 있어 클라이언트의 예산이 제한되어 있었습니다. 우리는 맞춤형 XGN15-12 솔루션을 제공했습니다.

1. 열대환경 적응

·인클로저는 높은 열과 습도를 견딜 수 있도록 이중 코팅 시스템으로 부식 방지 분말 코팅 마감 처리가 되어 있습니다.

·내부 금속부품은 모두 아연도금 처리되어 녹 및 부식을 방지합니다.

·습한 환경에서 결로를 방지하기 위해 결로 방지 히터와 온도 조절 팬이 장착되어 있습니다.

·모든 구성 요소는 고온 조건에서도 안정적인 작동을 보장하기 위해 넓은 온도 등급을 갖습니다.

2. 비용 효율적인 솔루션

·고품질 국내 브랜드 부품을 활용하여 경쟁력 있는 가격으로 안정적인 성능을 제공합니다.

·유럽 브랜드에 비해 가격이 60% 이상 저렴하여 프로젝트 비용이 크게 절감됩니다.

·CE 인증을 획득하여 국제 표준을 충족하고 품질을 보장합니다.

·글로벌 적용에 대한 입증된 실적을 갖춘 성숙한 기술이 특징입니다.

3. 서비스 지원

·종합적인 기술 문서가 영어로 제공됩니다.

·원격 기술지원 및 시운전 안내가 가능합니다.

·영어 운영 교육을 제공합니다.

·편리한 현장 교체를 위해 배송 시 공통 예비 부품이 포함됩니다.

고객 피드백

"다카의 기후는 매우 덥고 습하기 때문에 스위치기어의 내구성이 걱정되었습니다. Junray의 XGN15-12 RMU는 현재 3개월 동안 작동했는데 과열이나 부식 문제 없이 완벽하게 작동하고 있습니다. 가격도 유럽 브랜드보다 훨씬 저렴하지만 CE 인증과 품질이 좋습니다. 원격 기술 지원도 매우 도움이 됩니다. 매우 만족합니다."

— 방글라데시 상업용 부동산 회사의 전기 엔지니어

리노베이션 프로젝트 개요

이 프로젝트에는 고층 주거용 건물, 지상층 상업 시설, 지하 차고 및 지원 공공 시설로 구성된 도시 재개발 프로젝트를 위한 새로운 10kV 배전 시스템을 구축하는 작업이 포함됩니다. 그것은 고밀도 도시 주거용 부하를 제공합니다. 이 지역은 이전에 단일 소스 방사형 구성의 노후 가공선을 통해 공급되었기 때문에 신뢰성이 낮고 오류율이 높으며 오류 전환 기능이 부족하여 현대 주거용 전원 공급 장치 표준에 미치지 못합니다.

이 프로젝트에는 XGN15-12 고정형 SF6 링 주 장치(RMU)를 활용하여 새로운 독립형 고전압 배전 변전소를 건설하는 작업이 포함됩니다. 이는 "손잡이"(루프) 전원 공급 장치 구조를 구축하여 이중 소스 백업, 부분 분리, 부하 분산 및 단자 보호를 가능하게 하여 높은 신뢰성, 유지 관리가 필요 없는 작동 및 컴팩트한 장비 설계에 대한 요구 사항을 충족합니다.

리노베이션 이전의 문제

낮은 공급 신뢰성: 노후된 라인을 통한 단일 소스 공급으로 인해 라인 오류나 유지 관리가 필요할 경우 전체 영역에 정전이 발생하여 주민 불만이 자주 발생했습니다.

노후화된 장비 및 안전 위험: 레거시 스위치기어는 절연 성능 저하와 열악한 아크 소화 기능으로 인해 뇌우 시 트립 및 절연 파괴가 발생하기 쉽습니다.

루프 백업 기능 부족: 전원 스위칭 기능이 없다는 것은 시스템이 새로운 주거용 개발에서 이중 소스 공급에 대한 수용 표준을 충족할 수 없음을 의미합니다.

큰 설치 공간과 복잡한 O&M: 기존의 고정형 고전압 캐비닛은 부피가 크고 복잡하여 토목 엔지니어링 비용이 많이 들고 일일 유지 관리 작업량이 과중했습니다.

부정확한 보호: 전용 퓨즈-부하 스위치 조합 장치가 부족하여 변압기 단락 또는 과부하 오류를 신속하게 격리할 수 없었습니다.

장비 구성 계획

주거용 배전망 설계 표준 및 건설 규정에 따라 고전압 변전소에는 XGN15-12 10kV SF6 RMU가 장착됩니다. 이중 소스 루프 공급, 단면 타이 스위칭 및 변압기 단자 보호를 용이하게 하기 위해 표준 "2인, 4아웃" 루프 네트워크 구성이 채택되었습니다. 주요 장비 사양

모델: XGN15-12 실내 AC 고전압 SF6 링 메인 유닛(RMU)

정격 전압: 12kV(10kV 배전망과 호환 가능)

정격 전류: 630A

단락 차단: 부하 차단 스위치 + 퓨즈 조합 장치; 변압기 단락 오류를 신속하게 제거할 수 있습니다.

핵심 구조: SF6 3위치 부하 차단 스위치(폐쇄, 개방, 접지); 안정적인 단열 성능

캐비닛 특징: 컴팩트한 구조, 작은 설치 공간, 유지 관리가 필요 없음, 뛰어난 밀봉 성능

작동 모드: 수동 및 전기 옵션; 활선표시, 고장표시, 5예방 연동 기능 탑재

애플리케이션 모드: 링 주 전원 공급 장치, 터미널 전원 공급 장치, 듀얼 소스 백업 전원 공급 장치

건설 및 응용 분야 하이라이트

컴팩트한 크기로 토목 비용 절감: KYN28 메탈 클래드 개폐 장치에 비해 부피가 작고 레이아웃이 더 컴팩트합니다. 주거단지의 소규모 유통실에 적합하여 토목 인프라 투자를 대폭 절감합니다.

안정적이고 신뢰할 수 있는 SF6 절연: 완전 밀봉된 가스 절연 설계; 외부 먼지, 습기 또는 결로에 영향을 받지 않습니다. 지하실 및 밀폐된 유통실에 적합합니다.

링 주 공급 장치에 대한 높은 내결함성: "손에 손을 잡고" 링 회로 구성; 다른 섹션에 전원이 공급되는 동안 결함이 있는 라인 섹션을 격리할 수 있어 서비스 중단 없이 전환이 가능합니다.

대상 보호 조합: 부하 차단 스위치 + 전류 제한 퓨즈 조합; 박스형 변전소 및 주거용 배전 변압기를 보호하기 위해 특별히 설계되었습니다. 신속한 오류 제거와 정확한 작동을 보장합니다.

포괄적인 "5가지 예방" 안전 기능: 기계적 연동은 부하 시 폐쇄, 작동 중 접지 또는 구획으로의 무단 진입과 같은 사고를 방지합니다.

운영 성과

대폭 향상된 전원 공급 장치 신뢰성: 듀얼 소스 링 메인 백업을 통해 대규모 정전 없이 회선 유지 관리 및 단일 지점 오류 격리가 가능합니다. 지역 전원 공급 장치 신뢰성은 State Grid 승인 표준을 충족합니다.

안정적이고 오류 없는 작동: 완전히 절연된 SF6 가스 구조는 연면 거리, 플래시오버 또는 습기로 인한 오류를 제거합니다. 일년 내내 넘어지는 사고나 절연 이상이 없습니다.

신속하고 정확한 오류 제거: 배전 변압기 단락 및 과부하를 즉시 제거합니다. 다운스트림 변압기와 저전압 장비를 효과적으로 보호합니다. O&M 부담 대폭 감소: 이 장비는 유지 관리가 필요 없도록 설계되어 빈번한 검사나 가스 보충이 필요하지 않으므로 주거용 배전 변전소에서 장기간 무인 작동에 이상적입니다.

성공적인 완료 및 승인: 도시 주거용 배전을 위한 설계 표준은 물론 링 주 전원 공급 장치 및 이중 전원 자동 전송에 대한 요구 사항을 완전히 준수합니다.

사례 요약

XGN15-12 링 메인 유닛(RMU)은 주거용, 상업용 및 도시 개조 프로젝트는 물론 박스형 변전소 및 도시 배전 네트워크와의 통합을 위해 가장 널리 채택되고 비용 효율적인 고전압 스위치기어입니다. 금속 피복 인출형 스위치기어(KYN 시리즈)에 비해 비용 절감, 작은 설치 공간, 유지 관리가 필요 없는 작동, 링 메인 네트워크 구성에 대한 적합성 등의 장점을 제공합니다. 주거 및 상업 지역의 10kV 단자 배전, 링-메인 단면화 및 배전 프로젝트에 매우 적합하므로 표준화된 도시 배전 네트워크 구축에 선호되는 선택입니다.
