JP 유통 캐비닛

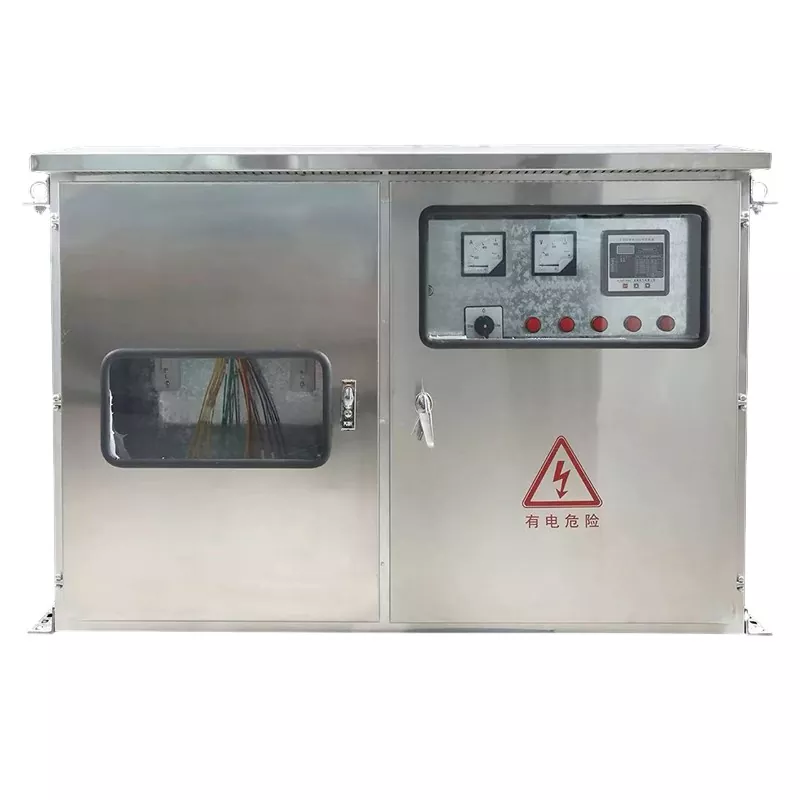

JP 배전 캐비닛은 실외 저전압 배전 시나리오를 위해 특별히 설계된 포괄적인 배전 장치입니다. 핵심 포지셔닝은 도시 및 농촌 전력망 개조에 이상적인 제품이며 다양한 실외 저전압 배전 요구 사항에도 적합합니다. 이 장비는 계량, 인출 라인, 무효 전력 보상 등 여러 기능을 통합하고 단락, 과부하, 과전압, 누설 보호를 포함한 포괄적인 보호 기능을 갖추고 있습니다. 크기가 작고, 외관이 미려하며, 경제적으로 실용적입니다. 복잡한 설치 기초 없이 실외 전주 장착형 변압기의 전주에 직접 설치할 수 있습니다. 옥외전용 배전장치로서 캐비닛 본체는 두꺼운 냉간압연강판 또는 스테인레스 스틸로 제작하고 옥외전용 방수구조를 갖추고 있으며 표면은 고온 정전분사 처리하였습니다. 노화 방지, 부식 방지, 자외선 차단, 방수 특성이 우수하며 실외 야외 환경에서 오랫동안 안정적으로 작동할 수 있습니다. AC 50Hz, 380V/220V 저전압 배전 시스템의 정격 전압과 호환됩니다. 설치 및 유지관리가 편리하여 실외 배전을 위한 안정적인 선택입니다.

기술 사양

실외 보호 기능은 어떻습니까?

JP 배전 캐비닛은 전문적인 레인 쉘터와 씰링 고무 스트립의 이중 구조 설계를 채택하고 전체 씰링 공정을 결합하여 3중 보호 시스템을 형성합니다. 보호 수준은 IP54에 도달할 수 있어 먼지, 물, 햇빛을 효과적으로 방지할 수 있습니다. 실외의 바람과 비는 물론 먼지 침입도 완벽하게 차단하며 실외 및 야외의 가혹한 환경에 적합합니다. 장기간 햇빛 노출 및 비에 노출되더라도 환경적 요인으로 인한 장비 손상 걱정 없이 안정적인 작동을 유지할 수 있습니다.

기능 구성이 완료되었나요?

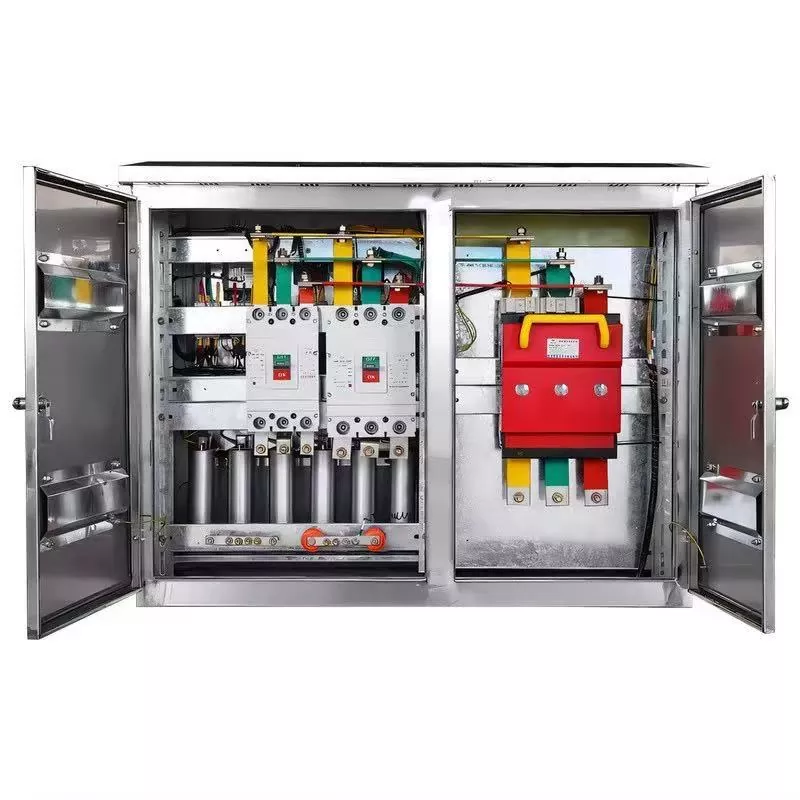

기존 배전 장비의 단일 기능 한계를 깨고 배전 제어, 전력 계량, 무효 전력 보상, 누설 보호 등의 기능을 통합합니다. 다른 장비의 추가 매칭 없이 회로 차단기, 전기 계량기, 커패시터 보상, 변압기, 누전 방지 등과 같은 다양한 전기 부품을 유연하게 조립할 수 있습니다. 농촌 유통 지역, 공원 등의 전체 프로세스 유통 요구를 한 단계로 충족하고 유통 링크를 단순화하며 조달 및 배포 비용을 줄일 수 있습니다.

프로세스가 표준을 충족했나요?

우리는 설계 및 생산에 있어 국가 전력 안전 규정을 엄격히 준수합니다. 우리는 국가 표준 프로세스를 사용하여 완전한 접지 시스템과 5중 방지 인터록 보호 장치를 구축하고 장착하며 견고한 도난 방지 도어 잠금 장치와 결합합니다. JP Distribution Cabinet은 버(Burr)가 없는 전체 라운드 엣지 연삭 공정을 채택합니다. 사용하는 것이 더 안전하며 전력 엔지니어링 수용 표준을 완전히 준수합니다. 추가적인 수정 없이 지자체, 농촌 전력망, 공원 등 다양한 공식 배전 프로젝트에 직접 사용할 수 있습니다.

야외에서 사용할 때 내구성은 얼마나 되나요?

두꺼운 냉간 압연 강판 또는 스테인레스 스틸 캐비닛과 결합된 실외용 고온 정전 분체 코팅 공정을 선택하십시오. 뛰어난 노화 방지 성능을 가지고 있습니다. 옥외의 햇빛이나 비에 오랫동안 노출되어도 쉽게 노화, 녹슬림, 페인트 벗겨짐 문제가 발생하지 않습니다. 내구성과 내구성이 뛰어나 향후 유지 관리 빈도와 비용을 크게 줄이고 장비의 서비스 수명을 연장하며 장기적인 실외 작동 요구 사항을 충족합니다.

옥외용 낙뢰 보호 장치가 있습니까?

낙뢰가 발생하기 쉬운 실외 배전의 문제점을 해결하기 위해 JP 배전 캐비닛은 낙뢰 간섭에 효과적으로 저항하고 낙뢰로 인한 장비 및 라인의 손상을 방지할 수 있는 낙뢰 보호 모듈을 특별히 통합했습니다. 이는 농촌 지역 및 기타 실외 배전 환경의 실외 배전 시나리오에 완벽하게 적합하여 실외 배전의 낙뢰 위험을 완전히 제거하고 배전 시스템의 안전하고 안정적인 작동을 보장합니다.

다양한 프로젝트의 요구 사항을 충족할 수 있습니까?

각 변압기 영역의 용량에 따른 맞춤화를 지원합니다. 다양한 프로젝트의 실제 요구 사항에 따라 비표준 크기, 구멍 개방 및 구성 맞춤 서비스를 제공하며 농촌 변압기 지역, 야외 커뮤니티, 산업 단지 및 기타 다양한 시나리오의 배전 요구 사항에 유연하게 적응합니다. 프로젝트 규모나 요구 사항의 차이에 관계없이 프로젝트 적응성을 정확하게 일치시키고 향상시킬 수 있습니다.

어떤 시나리오가 호환되나요?

탁월한 실외 보호 성능과 유연한 적응성을 갖춘 JP 배전 캐비닛은 다양한 실외 저전압 배전 시나리오에서 널리 사용됩니다. 농촌 배전 지역, 마을과 마을의 실외 저전압 종합 배전, 농촌 전력망 업그레이드에 도움 주거 지역 및 재산 배분실에서의 옥외 배급, 주거 지역에서의 옥외 배급의 안전 보장; 산업 단지 및 공장 주변의 옥외 배전으로 산업 생산을 위한 안정적인 전력 지원 제공; 도시 엔지니어링 요구 사항을 충족하는 도시 도로 조명, 충전 파일 및 물 펌프장을 위한 옥외 배전; 인프라 프로젝트, 태양광 그리드 연결 및 배전 영역 개조 프로젝트를 위한 임시 건설 전원 공급 장치는 임시 및 장기 배전 요구 사항을 모두 충족하고 실외 배전 시나리오를 포괄적으로 포괄하며 실외 저전압 배전의 핵심 표준이 됩니다.

개조 프로젝트 개요

I. 프로젝트 프로필

이 프로젝트에는 농촌 전력망을 업그레이드하고 분산형 태양광발전(PV) 통합을 위한 관련 개조 작업이 포함됩니다. 이는 State Grid 표준화된 농촌 그리드 혁신 프로젝트로 분류됩니다. 이 지역은 농촌 가구 집단에 서비스를 제공합니다. 기존 배전 장비는 노후화되었고 저전압 급전선 레이아웃은 체계적이지 않았으며 중앙 집중식 무효 전력 보상 및 포괄적인 누전 보호 기능이 부족했습니다. 또한 수많은 옥상 분산형 PV 시스템을 추가하면 상당한 전압 변동, 낮은 역률 및 심각한 선로 손실이 발생하여 선로 끝의 전압이 불안정하고 역률 성능이 표준 이하로 저하되는 등 만성적인 문제가 발생했습니다.

저전압 배전을 표준화하고, 중앙 집중식 무효 전력 보상을 구현하고, 누전 보호를 강화하고, PV 그리드 연결 요구 사항을 수용하기 위해 표준화된 실외 통합 배전 캐비닛(JP 캐비닛)이 각 배전 변압기의 저전압 측에 설치되고 있습니다. 이 캐비닛에는 계량, 배전, 보호, 무효 전력 보상 및 PV 연결 단자가 통합되어 배전 영역의 표준화되고 지능적이며 저손실 운영을 가능하게 합니다.

II. 개조 전 문제

낮은 역률: 농촌 부하는 주로 물 펌프, 팬, 가전 제품과 같은 유도 장비로 구성됩니다. 중앙 집중식 보상이 없으면 역률은 지속적으로 0.85 미만으로 유지되어 재정적 불이익을 초래했습니다.

높은 라인 손실 및 불안정한 전압: 저전압 급전선에는 단면 보호가 부족하고 배선이 정리되지 않아 상당한 전압 강하가 발생했습니다. 전압 수준은 피크가 아닌 야간 시간에는 지나치게 높았고 피크 소비 기간에는 너무 낮았습니다.

안전 보호 부족: 원래 설정에는 누전, 과부하 및 단락에 대한 통합 보호가 부족했습니다. 승인되지 않은 연결 및 가정용 전선의 누출과 같은 위험한 배선 관행으로 인해 감전 및 화재의 위험이 있었습니다.

PV 그리드 연결로 인한 심각한 전압 변동: 옥상 PV 시스템은 자체 생성 전력을 활용하고 잉여 전력을 그리드에 다시 공급하는 경우 역류로 인해 전압 드리프트와 과도한 변동이 발생하여 거주자의 전기 장비의 안전이 손상되었습니다.

비표준 장비 및 어려운 O&M: 노후화된 유통 지역에는 표준화된 통합 장비가 부족했습니다. 구성 요소가 흩어져 있고 문제 해결이 느리며 원격 데이터 모니터링이 불가능했습니다. III. 장비 구성 계획

농촌 전력망 건설을 위한 State Grid 표준과 PV 통합 배전 구역의 운영 조건에 따라 각 배전 구역에는 JP형 실외 통합 저전압 배전 캐비닛이 균일하게 장착되어 있습니다. 이 장치에는 수신 스위치, 다중 출력 회로, 지능형 무효 전력 보상, 계량 및 데이터 수집, 누전 보호, 스마트 배전 단자가 통합되어 있어 전주 장착형 또는 지상 장착형 설치에 적합합니다.

핵심장비 사양

모델: JP 실외 통합 배전 캐비닛(농촌 그리드 표준)

적용 용량: 100kVA/200kVA 배전 구역

정격전압 : 0.4kV 삼상4선식

캐비닛 구조: 옥외 방수 및 방진 디자인; 정전기 분체 도장을 한 고강도 강판; 완전 밀폐형 도난 방지 구조

통합 기능: 주 수신 라인 보호, 다중 출력 분기 회로, 지능형 동적 무효 전력 보상, 에너지 계량, 원격 데이터 수집, 누전 보호

보상 방법: 지능형 컨트롤러 기반 동적 전환; 부하 및 PV 출력에 따른 무효전력 용량 자동 조정

보호 등급: IP54(방수, 방진, 응결 방지, 변조 방지); 노출된 실외 환경에 적합

설치 방법: 기둥 장착(변압기 기둥에) 또는 지상 장착; 편리한 설치와 표준화된 레이아웃

IV. 구성 및 응용 분야 하이라이트

통합 설계 및 표준화: 전력 분배, 보상, 계량, 보호 및 모니터링 기능을 단일 장치로 통합합니다. 흩어져 있는 장비와 지저분한 배선 문제를 해결합니다. 배전 구역 건설을 위한 State Grid 표준을 완전히 준수합니다.

PV 구역에 대한 동적 무효 전력 보상: 낮에는 높은 PV 출력, 밤에는 출력 없음 등 부하 변동에 따라 커패시터를 자동으로 전환하여 PV 그리드 연결로 인한 과전압 및 역률 불안정과 같은 문제를 해결합니다.

다중 안전 보호: 단락, 과부하, 누전 및 위상 손실 보호 기능을 갖추고 있습니다. 광범위한 정전 및 전기 화재 위험을 방지하기 위해 개별 회로의 결함을 격리합니다.

높은 옥외 내구성: 완전 밀폐형, 방수, 방진 구조; 직사광선, 비, 상당한 온도 변동을 특징으로 하는 혹독한 농촌 환경을 견뎌냅니다. 장기간 유지보수가 필요 없는 작동을 지원합니다. 지능형 원격 운영 및 유지 관리(O&M): 지능형 배전 변압기 영역 터미널을 통합하여 전압, 전류, 역률 및 에너지 소비 데이터의 원격 모니터링을 지원하여 오류 조기 경고 및 정교한 O&M 관리를 촉진합니다.

V. 개조 후 운영 결과

역률 페널티의 완전한 제거: 배전 영역의 역률은 0.95 이상으로 안정적으로 개선되어 State Grid 평가 표준을 완전히 충족하고 모든 역률 관련 페널티가 제거됩니다.

상당한 손실 감소 및 에너지 절약: 저전압 선로 손실이 대폭 감소되어 배전 영역 선로 손실이 표준 한도 내로 유지되고 매년 상당한 양의 전기가 절약됩니다.

안정적인 전압 품질 규격 충족: 계통 연결형 PV 시스템으로 인한 전압 변동을 효과적으로 억제하고 피크/비피크 전압 레벨의 균형을 맞춰 주거용 전압이 불안정하고 전기 제품이 제대로 작동하지 않는 문제를 철저하게 해결합니다.

전기 안전성 대폭 강화: 누전 및 단락 사고에 대한 독립 분기 보호 기능과 정밀한 트립 기능을 갖추고 있어 배전 구역의 감전 사고 및 전기 화재를 효과적으로 예방할 수 있습니다.

지능적이고 표준화된 O&M: 원격 데이터 모니터링 및 제어, 신속하고 정확한 결함 위치 파악, O&M 작업량 대폭 감소를 가능하게 하여 배전 구역이 첫 번째 시도에서 표준화 승인 검사를 통과하도록 보장합니다.

6. 사례 요약

JP 통합 배전 캐비닛은 농촌 전력망, 실외 배전 영역, 분산 PV 통합 및 노후 배전 영역 개조를 위해 State Grid에서 표준화한 핵심 장비입니다. 배전, 무효 전력 보상, 계량, 보호 및 지능형 모니터링을 통합하여 저렴한 비용, 빠른 설치, 높은 보호 등급 및 유지 관리가 필요 없는 작동과 같은 고유한 이점을 제공합니다. 저전압 배전지역의 표준화된 구축, 손실 감소, 효율성 향상 및 안전성 향상을 위해 선호되는 단자 배전 장비입니다.
