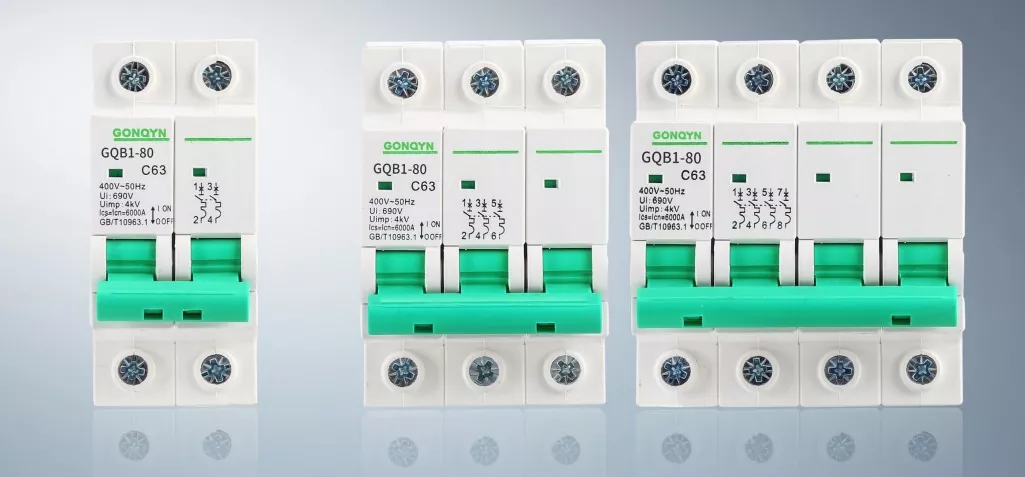

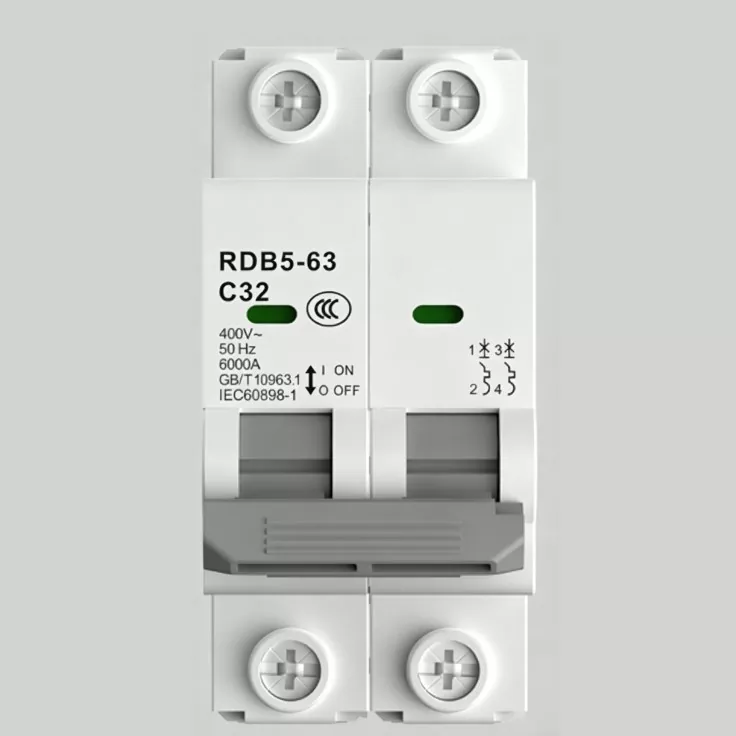

소형 회로 차단기

아직도 구식 칼 스위치를 사용하고 계십니까? 회로가 단락되거나 과부하가 걸리면 자동으로 연결이 끊어지지 않고 전선이 뜨거워지고 절연체가 녹아 화재가 발생하는 모습을 무기력하게 지켜볼 수밖에 없습니다. 집, 사무실 또는 공장 끝에서 이러한 "보호되지 않은" 상태는 큰 안전 위험입니다.

Junray Electrical의 소형 회로 차단기는 이 문제를 해결하기 위해 특별히 설계되었습니다. 이는 기존의 칼 스위치를 대체하고 회로의 "스마트 파수꾼" 역할을 합니다. 비정상적인 전류(예: 과부하 또는 단락)를 감지하면 매우 짧은 시간에 자동으로 트립되어 전원 공급을 차단합니다. 이는 고가의 전기장비를 보호할 뿐만 아니라 회로 소손 및 감전 사고를 예방하여 나와 가족의 안전을 위한 견고한 방어선을 구축합니다.

정밀한 보호와 초소형 디자인

소형 회로 차단기의 핵심 경쟁력은 정밀한 트리핑 특성과 모듈형 설계에 있습니다.

이중 보호 메커니즘: 열 트리핑 및 자기 트리핑 구성 요소 내장. 열 트리핑은 라인 과열을 방지하기 위해 장기적인 과부하를 처리하는 역할을 합니다. 자기 트리핑은 순간적인 단락을 처리하고 신속하게 오류를 차단하는 역할을 합니다. 이 두 가지를 결합하면 포괄적인 라인 안전이 보장됩니다.

초소형, 공간 절약: 단자 전원 분배용으로 특별히 설계되었으며 크기가 매우 작습니다. 표준 PZ30 배전함에 쉽게 설치할 수 있어 공간을 거의 차지하지 않으므로 제한된 배전함에 더 많은 회로를 배치하고 혼잡한 공간 문제를 완벽하게 해결할 수 있습니다.

높은 비용 효율성: 고가의 플라스틱 쉘 회로 차단기에 비해 소형 회로 차단기의 가격은 매우 유리합니다. 터미널 라인 보호의 경우 딱 맞는 성능을 제공하므로 많은 비용을 들이지 않고도 산업 등급의 안전 보호를 얻을 수 있어 프로젝트 비용이 크게 절감됩니다.

Junray Electrical의 품질 보증

심오한 기술 전문성을 갖춘 전문 제조업체인 Junray Electrical은 생산 시 소형 회로 차단기에 대한 국가 표준을 엄격하게 준수합니다. 우리 공장에는 첨단 자동화 조립 라인과 테스트 실험실이 갖춰져 있어 모든 제품이 엄격한 테스트를 견딜 수 있음을 보장합니다.

이 소형 회로 차단기는 뚜렷한 개폐 감각을 갖춘 안정적인 작동 메커니즘을 갖추고 있습니다. 매우 낮은 실패율을 가지고 있습니다. 각 회로 차단기는 공장 출고 전 엄격한 전원 켜기 디버깅, 개폐 테스트, 보호 특성 테스트를 거쳐 6kA~10kA 차단 용량에서도 안정성과 신뢰성을 보장합니다. 빈번한 작동이나 갑작스러운 고장에도 침착하게 처리하고 지속적인 안전 보장을 제공합니다.

기술 사양

적용 가능한 시나리오

가정용 배전: 가전제품의 과열을 방지하기 위한 조명 및 소켓 회로 보호.

사무실/커뮤니티: 매일 전기 공급을 보장하기 위한 에어컨 및 사무 장비용 회로입니다.

공장 터미널: 생산 안정화를 위한 소형 장비 및 제어 회로 보호.

혁신 사례 연구

I. 프로젝트 개요

이 프로젝트에는 오래된 주택 단지 내 주거용 건물과 지상 상점의 전기 안전 업그레이드 및 개조 작업이 포함됩니다. 범위에는 주거용 서비스 입력 배전, 공동 복도 조명, 상점 소켓 회로, 에어컨 전원 회로 및 비상 조명 회로를 포함한 터미널 배전 시스템이 포함됩니다. 기존 터미널 스위치는 오래된 나이프 스위치와 표준 이하의 일반 소형 회로 차단기(MCB)에 크게 의존했습니다. 문제에는 무계획적인 모델 선택, 일치하지 않는 트리핑 곡선, 과부하 또는 단락 시 트립 실패, 잦은 귀찮은 트리핑, 잘못된 배선으로 인한 화재 위험 등이 포함되었습니다. 무단 배선 수정과 과도한 부하가 흔했습니다. 여름철 성수기에는 전선 과열, 절연체 약화, 콘센트 화재 등의 사고가 빈번히 발생해 감전 및 전기화재의 위험이 심각하고, 토목 건축물의 전기안전기준을 미달하고 있습니다.

단자 분배 보호를 표준화하고, 전기 화재 위험을 제거하고, 사용자 안전을 보장하기 위해 모든 기존 장치를 규격을 준수하는 표준 등급 소형 회로 차단기(MCB)로 교체했습니다. 조명, 소켓, 전원 등 특정 회로 유형에 따른 정확한 선택을 구현하여 정확한 과부하 및 단락 보호를 보장함으로써 터미널 배전 안전 시스템을 완전히 표준화했습니다.

II. 리노베이션 전 문제

일반 스위치의 고장 및 빈번한 트립 거부: 표준 이하의 오래된 회로 차단기는 자기 및 열 트립 성능 표준을 충족하지 못했습니다. 단락이나 심각한 과부하 중에도 작동하지 않아 배선이 타거나 화재가 발생할 수 있습니다.

무계획적인 선택 및 회로 분리 부족: 조명, 소켓, 에어컨이 별도의 보호 없이 동일한 스위치를 공유함; 단일 회로의 결함으로 인해 전체 장치에 전체 정전이 발생하여 문제 해결이 어려워졌습니다.

일치하지 않는 트리핑 곡선 및 빈번한 방해 트리핑: 표준 "유형 B" 곡선이 전력 ​​부하에 사용되었습니다. 모터 시동 전류로 인해 자주 방해가 되는 트립이 발생하여 정상적인 전력 사용이 중단되었습니다.

스위치 노화, 과열 및 접촉 불량: 오래된 스위치의 접촉 산화 및 느슨한 연결로 인해 장기간 전 부하 작동 중에 과도한 온도 상승이 발생하여 분전함 하우징이 탄화되고 강한 냄새가 발생합니다.

등급별 보호 부족 ​​및 낮은 안전 수준: 정밀한 터미널 MCB 보호가 없으면 오류가 업스트림 스위치에 직접 영향을 미쳐 "동감적 트리핑"(업스트림 차단기 트리핑) 및 대규모 정전이 쉽게 발생함을 의미합니다.

III. 장비 구성 계획

터미널 배전 표준과 조명, 소켓 콘센트, 전력 장비의 특정 부하 특성에 따라 이 프로젝트에서는 표준화된 소형 회로 차단기(MCB)를 사용합니다. 이는 B형 및 C형 트리핑 곡선과 정확하게 일치하여 터미널 수준에서 정교하고 계층화된 보호를 달성합니다.

핵심장비 사양

장치 유형: 소형 회로 차단기(MCB) - 주거용 및 상업용 애플리케이션 표준

정격 전압: AC 220V/380V; 모든 저전압 단자 회로와 호환 가능

전류 정격: 정밀하게 구성된 옵션(10A, 16A, 20A, 25A, 32A, 63A)

트리핑 곡선: 유형 B(조명/저항 부하); C형(소켓, 에어컨, 유도 전력 부하)

보호 메커니즘: 과부하를 위한 열 트리핑과 단락 보호를 위한 전자 트리핑을 갖춘 이중 보호 구조

구조적 특징: 컴팩트한 크기, 모듈형 DIN 레일 장착, 민감한 차단 성능 및 난연성 하우징

회로구성 : 조명, 일반소켓, 에어컨, 고전력기기 등의 별도 회로 구성

계층 포지셔닝: 전기 화재는 물론 최종 배선 및 장비의 소진을 방지하기 위한 최종 단계 단자 보호

IV. 구성 및 응용 분야 하이라이트

정밀한 회로 보호 및 오류 격리: 조명, 소켓 및 전원 장비에 대한 독립적인 회로 보호는 한 회로의 오류가 나머지 건물의 전원 공급 장치에 영향을 주지 않고 해당 특정 차단기만 작동하도록 보장하여 문제 해결 및 유지 관리를 용이하게 합니다.

부하 일치 곡선은 불필요한 트립 및 트립 실패를 방지합니다. 조명용 유형 B 차단기는 높은 간섭 저항을 제공하는 반면 전력 부하용 유형 C 차단기는 시동 서지를 견딜 수 있습니다. 이는 잦은 성가신 트리핑 또는 오류 발생 시 트립 실패와 같은 일반적인 문제를 효과적으로 해결합니다.

민감하고 안정적인 보호를 위한 이중 트리핑 메커니즘: 열 트리핑은 가벼운 과부하에 대해 지연된 보호를 제공하고, 전자기 트리핑은 갑작스러운 단락에 대해 즉각적인 보호를 제공하여 다양한 오류 시나리오를 효과적으로 처리합니다.

높은 안전성을 위한 난연성 및 방폭형: 고품질 난연성 하우징과 내부 소호 그리드는 단락 오류 시 화염이나 폭발을 방지하여 배전함 내 화재 위험을 제거합니다.

손쉬운 O&M을 위한 모듈식 설치: 표준 DIN 레일 설계로 깔끔한 레이아웃과 명확한 라벨링이 보장되므로 향후 유지 관리, 시스템 확장 및 구성 요소 교체가 매우 편리해집니다. V. 개조 후 운영 결과

전기 화재 위험을 완벽하게 제거: 과부하 및 단락에 대응하여 정밀한 트립을 수행하여 과열, 절연체 소손 및 소켓 화재를 방지합니다.

대폭 향상된 전력 안정성: 최적화된 부하 매칭을 통해 불필요한 트리핑, 스위치 과열 또는 느슨한 연결로 인한 아크 발생을 방지합니다.

정확한 오류 격리: 단일 회로의 오류는 해당 회로에 대해서만 전원 차단을 트리거하여 다른 회로에 중단 없는 전원 공급을 보장하고 사용자 경험을 크게 향상시킵니다.

표준화된 단자 전력 분배: 명확한 계층적 보호(업스트림/다운스트림)는 비선택적 트립 또는 트립 오류를 방지하고 저전압 등급 보호 표준을 완벽하게 준수합니다.

성공적인 전기 안전 수용: 합리적인 회로 분할, 적절한 장비 선택 및 민감한 보호 메커니즘을 통해 오래된 주거 단지의 전기 시스템 업그레이드를 성공적으로 완료할 수 있었습니다.

6. 사례 요약

소형 회로 차단기(MCB)는 저전압 배전 시스템의 터미널 끝 부분에서 가장 중요하고 널리 사용되는 기본 보호 장치입니다. 이 제품은 주거용, 상업용 및 산업 환경에서 조명, 소켓 및 소형 전원 회로를 보호하도록 특별히 설계되었습니다. 비교 구분: MCB(단자 보호) → MCCB(분기 보호) → ACB(주 인입선 보호). 컴팩트한 크기, 민감한 반응, 세분화된 회로 제어 기능을 갖춘 MCB는 터미널 수준의 전기 화재를 방지하고 개인 안전을 보장하는 최종 방어선 역할을 합니다. 이는 모든 민간 및 산업 배전 프로젝트의 필수 표준 구성 요소입니다.

Junray Electrical을 선택하는 이유는 무엇입니까?

Junray Electrical을 선택하는 것은 단순히 공급업체를 선택하는 것이 아닙니다. 믿을 수 있는 안전 파트너를 선택하는 것입니다. 우리는 빠르고 정확한 맞춤형 서비스를 제공할 수 있는 5명의 풀타임 견적 엔지니어를 포함하여 50명의 전문 팀을 보유하고 있습니다.

우리는 7×24시간 전 세계적으로 신속한 대응을 약속합니다. 단자선을 보호하고 안전기준을 준수하는 소형차단기를 찾고 있다면 더 이상 망설이지 마세요. 무료 기술 상담 및 견적을 받으시려면 즉시 저희에게 연락해 주십시오. Junray Electrical이 안전하고 안정적이며 효율적인 배전 시스템을 구축할 수 있도록 도와드리겠습니다.

FAQ

질문: 소형 회로 차단기와 플라스틱 케이스 회로 차단기의 차이점은 무엇입니까?

답변: 주요 차이점은 크기와 애플리케이션 시나리오에 있습니다. 소형 회로 차단기는 크기가 더 작으며 배전함 레일에 설치하는 데 적합합니다. 주로 단자선(가정용 조명, 소켓 등) 보호용으로 사용되며 가격이 저렴합니다. 플라스틱 케이스 회로 차단기는 크기가 더 크며 주로 주선 보호에 사용됩니다. 단자 보호를 위해서는 소형 차단기를 사용하는 것이 가장 경제적이고 합리적인 선택입니다.

질문: 이 회로 차단기를 사용자 정의할 수 있습니까?

대답: 네, 그럴 수 있습니다. 특정 요구 사항에 따라 정격 전류(6A - 63A), 차단 용량(6kA - 10kA) 및 극 수(1P - 4P)를 맞춤화하여 단자선 보호 요구 사항을 완벽하게 충족할 수 있습니다.

질문: 이 회로 차단기 설치가 복잡합니까?

답변: 우리는 표준화된 레일 설치 설계를 채택합니다. 분전함의 표준 레일에 삽입하고 들어오고 나가는 선을 연결하기만 하면 됩니다. 복잡한 도구가 필요하지 않아 공사 시간이 크게 단축됩니다.
