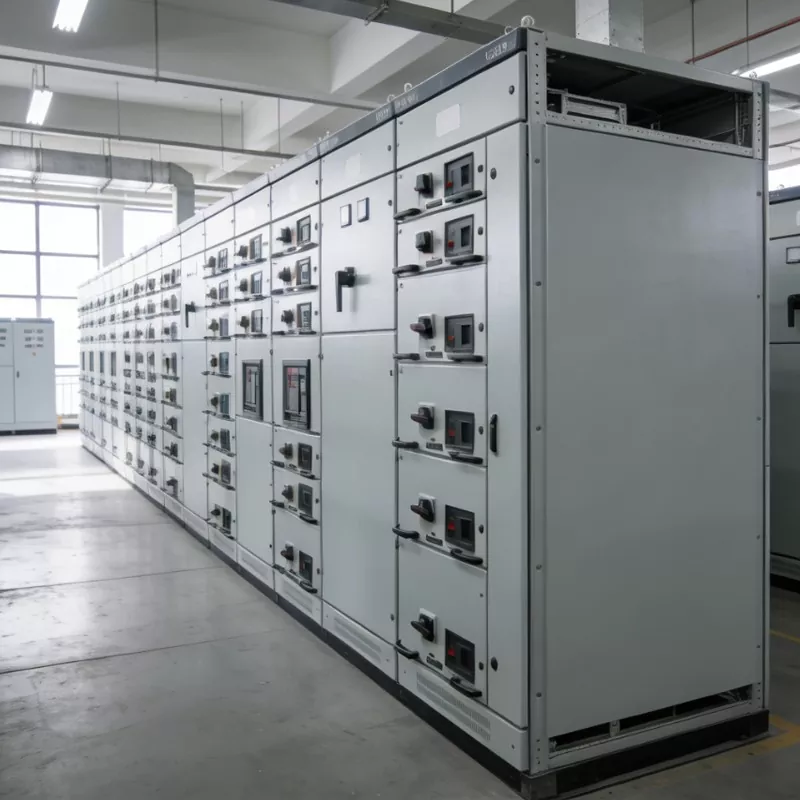

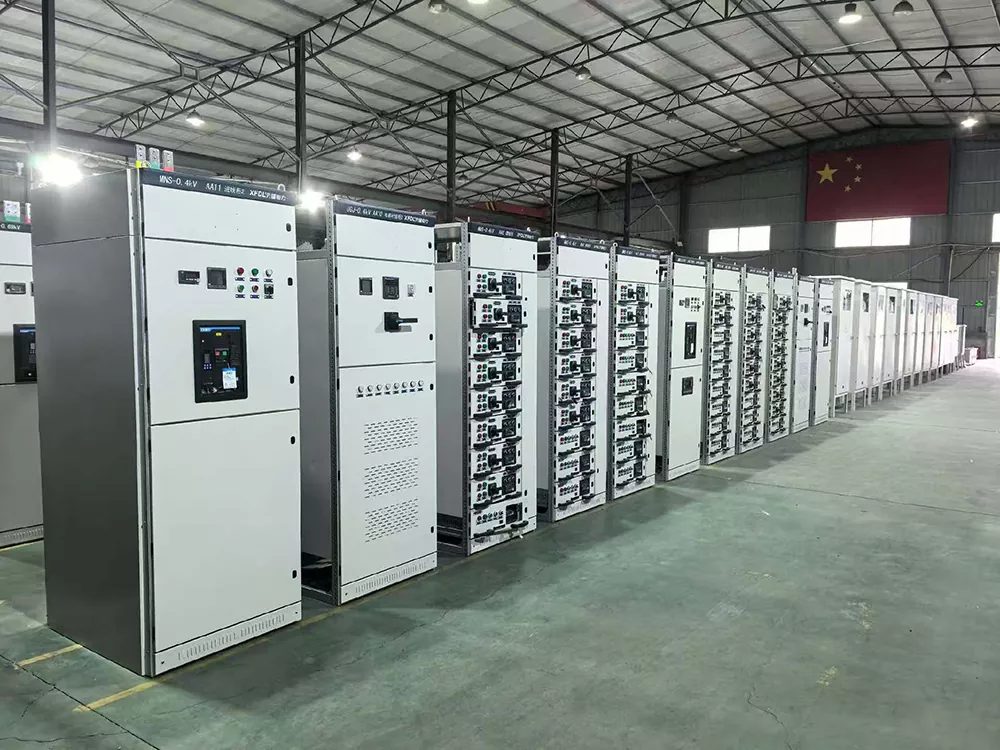

MNS 인출식 분배 캐비닛

MNS 인출형 배전반은 국내 우수 저압 배전반을 기반으로 종합적으로 개선 개발된 고급형 저전압 풀아웃 배전반입니다. 또한 현재 중국 최고 수준의 저전압 완전 배전 장비이기도 합니다. 일반 인출식 스위치 캐비닛과 비교하여 이 제품은 1/4 모듈식 소형 서랍 장치를 채택하여 GCS 서랍보다 부피가 작고 더 많은 장치를 수용할 수 있습니다. 보호 수준은 IP54에 도달합니다. 핵심 포지셔닝은 고급 시나리오에서 배전 신뢰성과 안전성에 대한 매우 높은 요구 사항을 충족하는 것입니다. 원자력 발전소, 반도체 공장 등 어떠한 결함도 허용되지 않는 시나리오에서도 완벽하게 작동할 수 있습니다. 최고 수준의 배전 시나리오에 필요한 장비이며 배전 안전 및 안정성에 대한 엄격한 요구 사항이 있는 다양한 산업 및 민간 시나리오에 적합합니다.

기술 사양

제품의 장점은 무엇입니까?

마이크로 서랍 설계, 더 많은 회로 및 더 많은 공간 절약: MNS 인출식 분배 캐비닛은 1/4 모듈형 마이크로 서랍 장치를 사용합니다. 단일 캐비닛은 일반 GCS 캐비닛에 비해 회로 수가 두 배인 최대 36개의 독립적인 소형 회로를 수용할 수 있습니다. 배전실 면적을 확장하지 않고도 다중 회로 및 낮은 부하에 대한 고급 배전 요구 사항을 충족할 수 있어 바닥 공간을 크게 절약하고 사이트 비용을 절감할 수 있습니다.

복잡한 환경에 적합한 IP54 초고 보호: 보호 수준은 일반 풀아웃 스위치 캐비닛의 IP30 수준을 훨씬 초과하는 IP54에 도달합니다. 정밀한 밀봉 디자인과 결합된 완전 밀봉 구조는 먼지와 습기의 침입을 효과적으로 방지할 수 있습니다. 다습, 먼지가 많은 복합 환경에서도 내부 부품의 안정적인 작동을 보장하고 환경적 요인으로 인한 장비 고장을 방지할 수 있습니다.

이중 인터록 설계, 최고의 안전성 및 오작동 방지: 기계적 인터록 + 전기 인터록 이중 보호 기능을 갖추고 있어 짐을 운반하는 동안 서랍을 당기거나 실수로 충전부를 만지는 등의 오작동을 완벽하게 방지할 수 있습니다. 이는 작업자의 개인 안전을 보장할 뿐만 아니라 오작동으로 인한 정전 및 장비 고장을 방지합니다. 포괄적인 배전 안전 방어선을 구축하고 고급 시나리오의 안전 표준을 준수합니다.

정전 없는 전원 차단 유지 관리: 각 서랍 장치는 독립적으로 설계되었습니다. 특정 회로에 오류가 발생하면 유지 관리를 위해 해당 서랍만 꺼내면 되며 다른 회로는 영향을 받지 않습니다. 전체 유통 시스템을 중단할 필요가 없으며, 단 1초도 정전을 용납할 수 없는 고급 시나리오에 완벽하게 적응하여 지속적이고 안정적인 생산 및 운영을 보장하고 가동 중지 시간 손실을 줄입니다.

고급 장인정신과 디테일, 대전류에서도 안정적인 작동: 내장형 대형 두꺼운 구리 버스바는 높은 전류 용량과 적절한 절연 보호 기능을 갖추고 있어 630A ~ 6300A 범위의 대전류 작동에 적응할 수 있습니다. 온도 상승이 적고 안정성이 강합니다. 완벽한 밀봉 보호 및 이중 인터록 등의 세부 사항이 결합되어 빈번한 유지 관리 없이 장비의 장기간 안정적인 작동을 보장합니다.

적용 시나리오는 무엇입니까?

매우 높은 신뢰성, 안전성 및 적응성을 갖춘 MNS 인출식 분배 캐비닛은 전력 분배에 대한 엄격한 요구 사항이 있고 어떤 오류도 허용할 수 없는 다양한 고급 시나리오에서 널리 사용됩니다. 다양한 산업 분야의 핵심 배전을 위한 표준 장비가 되었습니다. 원자력 지원 시나리오에서는 원자력 발전소의 저전압 전력 분배에 적용되어 초고신뢰성에 대한 요구 사항을 충족하고 원자력 시스템의 안정적인 작동을 보장합니다. 최상위 데이터 센터 시나리오에서는 초대형 IDC 데이터 센터에 적용되어 정전 없이 중단 없는 유지 관리가 가능하고 정전으로 인한 큰 손실을 피할 수 있습니다. 병원 시나리오에서는 3차 병원 수술실과 ICU의 핵심 전력 분배에 적용되어 의료 장비의 지속적인 작동을 보장하고 환자의 생명 안전을 보호합니다. 반도체 공장 시나리오에서는 반도체 및 칩 공장의 전력 분배에 맞춰 신뢰성과 안정성에 대한 매우 높은 요구 사항을 충족하고 결함으로 인한 생산 중단을 방지합니다. 철도 운송 시나리오에서는 지하철 및 고속철도의 핵심 저전압 전력 분배에 적용되어 정전 제로를 달성하고 원활한 운송을 보장합니다.

왜 우리를 선택합니까?

Junray Electrical은 중국의 전문 제조업체, 공급업체 및 공장으로서 MNS 인출형 분배 캐비닛의 개발 및 생산에 대한 심층적인 연구를 수행해 왔습니다. 업계 표준을 엄격하게 준수하며 각 장치는 엄격한 테스트를 거쳐 품질을 보장하고 다양한 고급 시나리오에서 원활하게 수용될 수 있습니다. 이 제품은 일반 스위치 캐비닛을 기반으로 한 업그레이드 버전으로, 1/4 모듈식 마이크로 서랍 및 IP54 보호와 같은 핵심 장점을 통합하여 고급 시나리오의 배포 문제를 효과적으로 해결합니다. 유사한 제품보다 적응력이 뛰어나고 내구성이 뛰어납니다. 우리는 포괄적인 사전 판매 선택 지침과 판매 후 유지 관리 서비스를 제공합니다. 우리는 고객의 요구에 따라 서랍 유닛의 수를 맞춤화하여 다양한 시나리오의 개인화된 요구 사항을 충족할 수 있습니다.

프로젝트 개요

이 프로젝트에는 "클래스 I" 부하 요건을 갖춘 고급 정밀 제조 현장으로 분류된 시설인 신에너지 전력 배터리 전용 지능형 생산 작업장을 위한 배전 시스템 업그레이드가 포함됩니다. 작업장에는 높은 부하 밀도, 잦은 시작-정지 주기 및 심각한 전자기 간섭(EMI)이 특징인 로봇 용접, 코팅, 권선, 성형 및 검사용 시스템을 포함한 다양한 고정밀 장비가 있습니다. 결과적으로 이 시설에서는 탁월한 전력 공급 연속성과 높은 전력 품질이 요구됩니다.

원래의 레거시 GGD 고정형 캐비닛은 제한된 회로 용량, 큰 설치 공간, 절연 보호 부족, 간섭 내성 부족 등의 문제를 겪었습니다. 이러한 문제로 인해 계단식 단락 오류, 유지 관리 중 광범위한 정전, EMI로 인한 장비 종료 등이 자주 발생했습니다. 업그레이드에는 전체 시설의 MCC(모터 제어 센터), 급전 장치 및 프로세스 자동화 배전 시스템을 MNS 모듈식 저전압 인출형 개폐 장치로 교체하여 고밀도, 안전성 및 지능형 배전을 달성하는 작업이 포함되었습니다.

업그레이드 전 문제

낮은 공간 활용도: 기존 캐비닛 구조는 부피가 크고 회로 용량이 제한되어 있어 새로운 작업장 장비를 확장할 공간이 없었습니다.

높은 결함 전파 위험: 엄격한 모듈식 절연이 부족하여 단일 회로의 단락 또는 아크가 쉽게 확산되어 전체 섹션에 전체 정전이 발생할 수 있음을 의미합니다.

약한 간섭 내성: 정밀 산업용 제어 장비는 고조파 및 EMI에 취약하여 데이터 드리프트가 자주 발생하고 로봇 시스템이 종료되거나 오류 경고가 발생합니다.

비효율적인 유지 관리: 고정형 캐비닛에 결함이 발생하면 전체 라인을 폐쇄하고 수리를 위해 캐비닛을 열어야 했으며, 이는 생산 라인 처리량에 심각한 영향을 미쳤습니다.

부적절한 보호 등급: 작업장의 높은 먼지 수준과 밀집된 장비 배치를 고려할 때 표준 캐비닛은 먼지 축적, 트래킹/아킹 및 연결 지점 과열이 발생하기 쉽습니다.

장비 구성 계획

정밀 제조에 내재된 고밀도 부하, 높은 EMC 내성 및 신속한 유지 관리에 대한 요구 사항을 충족하기 위해 저전압 배전실은 차세대 MNS 모듈식 인출형 개폐 장치로 표준화되었습니다. 이 장치는 작업장 MCC 모터 제어, 자동화 장비 전원 공급, UPS 다운스트림 분배, 조명 및 일반 전력 시스템의 중앙 집중식 제어를 위한 핵심 캐비닛 유형 역할을 합니다. 핵심장비 사양

캐비닛 유형: MNS 저전압 모듈형 인출형 배전반(국제 표준 모듈형 구조)

정격 전압: 400V; 정격 절연 전압: 690V

구조적 특징: 모듈형 유닛, 고밀도 레이아웃, 기능 구역의 엄격한 분리

서랍 위치: 이중 기계적 및 전기적 연동 기능을 갖춘 4가지 위치(연결됨, 테스트, 격리됨, 철회됨)

간섭 내성: EMC 클래스 A(산업 등급); 고주파 고조파 및 전자기 복사 간섭을 효과적으로 차단합니다.

보호 등급: IP40; 방진 및 이물질 방지; 깨끗하고 정밀한 작업장 환경에 적합

주요 장점: 동일한 크기의 표준 캐비닛에 비해 회로 밀도가 30% 증가합니다. 신속한 장치 교체를 위한 핫 스와핑 지원

설치 및 애플리케이션 하이라이트

초고밀도 모듈형 설계: 표준 모듈형 장치를 사용하여 제한된 배전실 공간 내에서 회로 배치를 극대화하고 높은 장비 밀도, 수많은 회로 및 공간 제약과 관련된 문제를 완벽하게 해결합니다.

산업용 등급 EMI 내성: 독립적인 장치 절연과 결합된 금속 차폐 구조는 로봇 및 가변 주파수 드라이브의 고주파 간섭을 효과적으로 저항하여 정밀 장비의 안정적인 작동을 보장합니다.

안전 장치 연동: 먼저 회로를 열지 않으면 서랍을 빼낼 수 없으며 완전히 장착되지 않으면 닫을 수 없습니다. 부하시 삽입/인출 또는 작동 오류로 인한 사고를 완전히 제거합니다.

제로 오류 전파: 각 서랍에는 장치 내의 단일 회로 오류를 포함하고 버스바 또는 기타 장비에 대한 영향을 방지하는 독립적인 격리 구획이 있습니다.

매우 유연한 용량 확장: 표준화된 모듈을 사용하면 향후 프로세스 업그레이드 또는 장비 추가 중에 서랍 장치를 직접 교체할 수 있으므로 캐비닛 수정이나 광범위한 건설 작업이 필요하지 않습니다.

개조 후 운영 결과

크게 향상된 전력 안정성: EMC 방지 설계로 정밀 장비에 영향을 미치는 전자기 간섭으로 인한 가동 중지 시간이 제거되어 전체 생산 라인 효율성이 크게 향상됩니다.

제어 가능한 오류 위험: 독립 장치 격리를 통해 단락 및 과부하 오류를 특정 서랍으로 제한하여 대규모 정전을 방지합니다.

신속한 긴급 수리: 결함이 있는 서랍을 직접 교체할 수 있습니다. 수리 시간이 몇 시간에서 5분 미만으로 단축되어 생산 중단 시간으로 인한 손실이 대폭 줄어듭니다.

공간 활용 극대화: 동일한 캐비닛 공간 내에서 회로 밀도가 증가하면 추가 배전실이 필요하지 않아 토목 엔지니어링 비용이 절감됩니다. 장기간 작동 시 열 발생 없음: 모듈식 플러그인 설계는 안정적인 접점 성능을 보장하여 느슨한 연결 또는 산화로 인한 가열과 관련된 위험을 제거하고 정상적인 작동 온도를 유지합니다.

사례 요약

MNS 서랍형 배전반은 모듈성, 고밀도, 우수한 간섭 저항 및 높은 안전 등급을 특징으로 하는 고급 저전압 캐비닛입니다. GCK 및 GGD 모델과 비교하여 정밀 제조, 신에너지, 철도 운송, 데이터 센터 및 고급 산업 시설과 같은 높은 표준 응용 분야에 더 적합합니다. 컴팩트한 모듈식 구조, 산업 등급 EMC 간섭 저항, 엄격한 절연 및 보호, 신속한 유지 관리 용이성 덕분에 현대 스마트 공장의 MCC 배전 시스템에서 선호되는 선택이 되었습니다.

FAQ

Q: 전원을 끄지 않고도 유지 관리가 가능합니까?

A: 네, 각 서랍 유닛은 독립적으로 설계되었습니다. 특정 회로에 오류가 발생하면 유지 관리를 위해 해당 서랍만 꺼내면 되고, 다른 회로는 계속해서 정상적으로 작동합니다. 전체 배전 시스템을 정지할 필요가 없어 정전 시간 제로를 실현합니다. 단 1초도 전원을 차단할 수 없는 시나리오에 적합합니다.

Q: 서랍 유닛 수를 맞춤 설정할 수 있나요?

A: 네, 이 제품의 서랍 유닛은 1/4 모듈 크기입니다. 표준 단일 캐비닛에는 최대 36개의 장치가 있을 수 있습니다. 장치 수는 고객의 회로 요구 사항에 따라 맞춤화할 수 있으며, 다양한 시나리오의 전력 분배 요구 사항을 정확하게 일치시키고 다중 회로 및 작은 부하가 있는 고급 시나리오에 적응할 수 있습니다.

Q: MNS 인출형 배전 캐비닛을 고전류 시나리오에서 사용할 수 있습니까?

A: 예, 정격 전류 범위는 630A~6300A입니다. 큰 전류 운반 용량, 낮은 온도 상승, 완벽한 절연 보호 기능을 갖추고 다양한 고전류 고급 배전 시나리오에 안정적으로 적응할 수 있는 대형 두꺼운 구리 버스바가 장착되어 장비의 장기적 안정적인 작동을 보장합니다.
