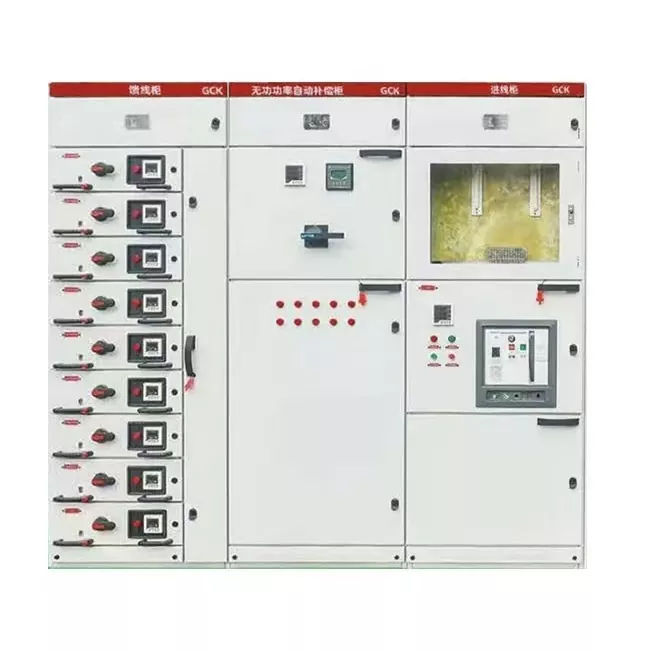

GCK 인출형 분배 캐비닛

아직도 유통실의 제한된 공간 때문에 고민하시나요? 아니면 사소한 회로 고장으로 인해 전체 생산 라인이 유지보수를 위해 중단되어 막대한 경제적 손실을 경험한 적이 있습니까? 기존의 고정 캐비닛은 가격이 저렴하지만 유지 관리를 위해서는 완전한 정전이 필요합니다. 고급 MNS 시스템은 뛰어난 성능을 제공하지만 높은 비용으로 인해 많은 프로젝트가 방해를 받는 경우가 많습니다.

Junray Electrical의 GCK 인출형 분배 캐비닛은 이러한 딜레마를 해결하기 위해 정확하게 설계되었습니다. 기존의 대형 서랍 디자인을 버리고 최적화된 1/2 모듈 단위를 채택했습니다. 이 설계는 유통실의 바닥 공간을 크게 줄일 뿐만 아니라 "전원 차단 유지 관리"를 가능하게 하여 유지 관리로 인한 기계 정지 시간에 대한 불안을 완전히 제거하며 성능과 예산이 모두 필요한 프로젝트에 완벽한 선택입니다.

핵심강점

GCK 인출형 분배 캐비닛의 핵심 경쟁력은 역동적인 운영 및 공간 활용 능력에 있습니다.

매우 높은 회로 밀도: 1/2 모듈식 서랍 장치를 활용하여 단일 캐비닛은 기존 GCS 캐비닛 용량의 두 배인 최대 18개의 독립 회로를 수용할 수 있습니다. 이는 동일한 바닥 공간에서도 배전 용량을 두 배로 늘릴 수 있어 공간 활용도가 크게 향상된다는 의미입니다.

"다운타임 제로" 유지 관리 달성: 서랍 장치는 명확한 "작업, 테스트, 분리" 3위치 기계식 인터록을 특징으로 합니다. 회로에 장애가 발생하면 작업자는 배터리 교체와 같은 유지 관리를 위해 결함이 있는 서랍을 쉽게 제거할 수 있으며, 인접한 회로는 계속해서 정상적으로 작동하여 라인 전체의 정전을 완전히 제거할 수 있습니다.

최적의 비용 효율성: 고가의 MNS 시스템과 비교하여 GCK 캐비닛은 조달 비용을 크게 줄이면서 동일한 편리한 작동 경험을 제공하여 더 나은 투자 성과 비율로 인프라 프로젝트에서 두각을 나타낼 수 있도록 도와줍니다.

전문 제조

2013년에 설립된 전문 제조업체인 Junray Electrical은 현대적인 생산 시설을 갖추고 있습니다. 우리는 ISO, CCC, CE 등 국제적으로 권위 있는 인증을 보유하고 있을 뿐만 아니라 레이저 절단부터 정밀 벤딩까지 모든 첨단 생산 라인을 갖추고 있습니다.

이 GCK 인출식 분배 캐비닛은 국제 표준에 따라 엄격하게 제조되었습니다. 캐비닛 구조는 강성과 정밀도를 모두 갖춘 고강도 모듈형 프로파일을 사용하여 조립됩니다. 내부에는 두꺼워진 고전도 구리 버스바가 장착되어 있으며 정격 전류 범위는 630A~4000A, 단기 내전류는 최대 80kA로 고부하 시동이나 단락 충격에도 안정성을 보장합니다. IP40 보호 수준과 결합되어 먼지와 이물질을 효과적으로 격리할 수 있습니다. 먼지가 많은 작업장이든 사람의 이동이 잦은 상업 지역이든 내부 부품의 순도와 안전성을 보장할 수 있습니다.

기술 사양:

적용 가능한 시나리오:

중형 공장: 예산은 제한되어 있지만 운영 및 유지 관리가 편리해야 하는 핵심 생산 라인의 전력 분배입니다.

상업 단지: 쇼핑몰 및 사무실 건물의 조명 및 배전은 정전을 허용해서는 안 됩니다.

병원/인프라: 지속적인 전력 공급이 필요한 공공 시설 및 산업 단지.

Junray Electrical을 선택하는 이유는 무엇입니까?

Junray Electrical을 선택하는 것은 단순히 공급업체를 선택하는 것이 아니라 신뢰할 수 있는 파트너를 선택하는 것입니다. 빠르고 정확한 맞춤형 서비스를 제공할 수 있는 전문팀을 보유하고 있습니다. 우리는 연중무휴 24시간 글로벌 신속한 대응을 약속드립니다. 공간 문제와 운영 문제를 해결할 수 있는 GCK 인출형 분배 캐비닛을 찾고 계시다면 더 이상 망설이지 마세요. 무료 기술 상담 및 견적을 받으려면 즉시 저희에게 연락하십시오.

사례 연구

이 프로젝트에는 대규모 전자 부품 제조 작업장을 위한 배전 시스템 업그레이드가 포함되었습니다. 이 시설은 수많은 가변 주파수 생산 라인, 정밀 가공 장비, 중앙 공조 시스템, 자동화된 MCC(모터 제어 센터) 회로를 운영하고 있으며, 이는 빈번한 장비 시작-정지 주기와 상당한 부하 변동을 특징으로 합니다. 원래의 고정형 GGD 분배 캐비닛은 회로가 체계적이지 않고 유지 관리가 어려웠습니다. 단일 회로의 결함은 전체 부스바 섹션에 쉽게 영향을 미쳐 생산 연속성을 심각하게 손상시킬 수 있습니다.

배전 안전성, 유지관리 효율성, 전력 공급 안정성을 높이기 위해 발전소 전체의 저압 배전 시스템을 GCK 인출형 저압 배전반으로 교체했습니다. 이 장치는 작업장 전력 분배, 조명 분배, 가변 주파수 장비 공급 장치 및 중앙 무효 전력 보상 제어를 처리합니다.

업그레이드 전 문제

높은 유지 관리 위험 및 장기간의 가동 중지 시간: 기존 고정 캐비닛의 단일 회로에 결함이 발생하면 수리를 위해 전체 섹션의 전원을 차단해야 했습니다. 복잡한 나사 기반 배선과 시간이 많이 걸리는 긴급 수리로 인해 생산 라인 생산량에 심각한 영향을 받았습니다.

높은 결함 전파 위험: 독립된 구획이 부족하면 한 회로의 단락이나 아크가 쉽게 인접한 회로로 확산되어 광범위한 정전이 발생할 수 있음을 의미합니다.

용량 확장의 어려움: 고정 캐비닛 회로는 유연성이 부족하여 새로운 자동화 장비에 맞게 용량을 추가하거나 회로를 쉽게 수정할 수 없습니다.

접점의 심각한 과열: 장기간 작동 중 기존 단자의 산화로 인해 과열이 발생하고 피크 부하 기간 동안 나가는 피더 캐비닛이 자주 트립됩니다.

낮은 O&M 효율성: 핫 스와핑을 수행할 수 없거나 예비 서랍 장치를 사용할 수 없어 정전 문제를 해결해야 했습니다.

장비 구성 계획

작업장 부하 분류 및 프로세스 요구 사항에 따라 GCK 인출형 저전압 개폐 장치가 저전압 배전실 전체에 설치되었습니다. 구성에는 인입 피더 캐비닛, 버스 타이 캐비닛, MCC 모터 피더 캐비닛(인출형), 커패시터 보상 캐비닛 및 조명 캐비닛이 포함되며 모두 모듈식 서랍 구조와 독립된 구획 설계를 특징으로 합니다. 주요 장비 사양

캐비닛 유형: GCK 저전압 인출형 개폐기

정격 전압: 380V/400V

정격 절연 전압: 660V

구조적 특징: 독립적인 기능 구획(분리된 부스바, 케이블 및 서랍 구획)을 갖춘 완전 밀폐형 금속 구조

서랍 기능: 서비스, 테스트, 연결 끊김, 회수 등 4가지 위치가 있어 전원 중단 없이 유지 관리가 가능하고 예비 서랍으로 신속하게 교체할 수 있습니다.

보호 등급: IP30

적용 시나리오: 산업 작업장 MCC(모터 제어 센터) 적용, 빈번한 시작/정지를 요구하는 부하 및 높은 신뢰성의 연속 생산 공정

개조 하이라이트

모듈형 서랍 설계: 각 전원 회로에는 독립적인 서랍이 있어 상호 절연과 높은 안전성을 보장합니다.

이중 연동(전기적, 기계적) : 오작동 및 부하시 삽입/인출을 방지하여 인적 오류 사고를 방지합니다.

버스 타이 캐비닛을 갖춘 듀얼 버스바 단면 설계: 단면화된 전원 공급 장치, 로드 밸런싱 및 오류 격리가 가능합니다.

충분한 예비 서랍 회로: 향후 장비 확장 및 프로세스 수정 요구 사항을 수용합니다.

개조 후 운영 성과

오류 처리 효율성이 크게 향상되었습니다. 단일 회로 오류는 예비 서랍을 직접 교체하여 해결할 수 있습니다. 긴급 수리 시간이 1~2시간에서 5분 미만으로 단축되어 생산 라인 가동 중단 시간 손실이 대폭 최소화됩니다.

향상된 안전성: 독립된 구획 구조로 결함 전파 및 아크 이동을 완전히 방지하여 교차 회로 단락 사고를 제거합니다.

정상적인 장비 온도 상승: 플러그인 기본 접점에서 안정적인 접촉; 산화로 인한 과열이 없습니다. 피크 부하 기간 동안 안정적인 작동.

향상된 전원 공급 장치 연속성: 버스 연결 기능을 갖춘 구역화된 전원 공급 장치는 한 구역의 유지 관리로 인해 작업장 전체 생산이 중단되지 않도록 보장합니다. O&M 비용 절감: 10년 수명 주기 유지 관리 비용은 고정형 캐비닛보다 약 20% 저렴하므로 유지 관리를 위해 패스너를 자주 조이거나 대규모 정전이 발생할 필요가 없습니다.

사례 요약

GCK 인출형 캐비닛은 지속적인 산업 생산, 빈번한 장비 시작/중지 주기, 전원 공급 장치 신뢰성 및 유지 관리 효율성에 대한 높은 요구와 관련된 시나리오에 이상적으로 적합합니다. 기존 GGD 고정 캐비닛과 비교하여 안전 연동, 독립적 분리, 신속한 장치 교체, 유연한 확장 및 강력한 오류 격리 기능과 같은 이점을 제공하므로 공장 MCC 및 산업용 저전압 배전 개조에 선호되는 선택입니다.
