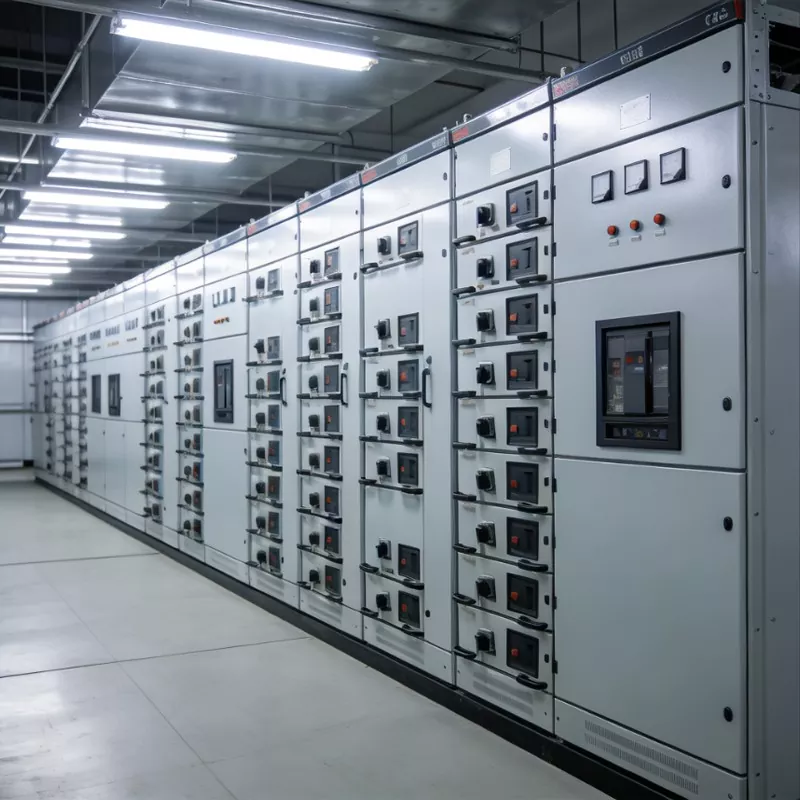

GCS 저전압 인출 배전 캐비닛

일반 고정형 분배 캐비닛은 유지 관리 중에 전체 회로의 전원을 꺼야 합니다. 그러나 정전이 허용되지 않는 병원 및 데이터 센터와 같은 시나리오의 경우 이는 실현 가능하지 않습니다. 고급 배전 시나리오를 위해 특별히 설계된 GCS 저전압 인출 배전 캐비닛은 서랍형 유닛 구조를 채택합니다. 각 회로는 독립적인 서랍입니다. 유지 관리 중에는 결함이 있는 서랍만 빼내면 되며, 다른 회로는 영향을 받지 않고 그대로 유지되므로 정전이 발생하지 않습니다. 이는 유지보수 중 정전 문제를 완벽하게 해결하며 병원, 데이터센터, 고급 상업용 건물 등 정전이 허용되지 않는 시나리오의 표준 장비입니다.

핵심 장점

서랍형 무중단 유지 관리: 각 회로는 독립된 서랍 장치입니다. 회로에 장애가 발생하면 유지 관리를 위해 해당 서랍만 꺼내면 됩니다. 다른 회로는 전체 배전 시스템을 중단하지 않고도 계속해서 정상적으로 작동할 수 있습니다. 이는 병원이나 데이터 센터와 같이 정전이 허용되지 않는 시나리오에 완벽하게 적합합니다.

모듈식 빠른 교체: 서랍 유닛이 표준화되었습니다. 서랍이 파손된 경우 새 서랍으로 교체하면 됩니다. 배선이나 부품을 분해할 필요가 없습니다. 단 몇 분만에 교체가 가능합니다. 일반 고정형 분배 캐비닛에 비해 유지 관리 효율성이 10배 높아 가동 중단 시간이 크게 줄어듭니다.

원활한 캐비닛 연결 및 유연한 확장: 여러 캐비닛을 원활하게 연결하고 결합할 수 있습니다. 귀하의 배전 계획에 따라 회로와 용량을 유연하게 확장하여 완전한 저전압 통합 배전 시스템을 구성할 수 있습니다. 레이아웃이 깔끔하며, 배전실 공간이 절약됩니다.

고전류의 안정적인 전송 용량: GCS 저전압 인출 배전 캐비닛은 최대 4000A의 정격 전류를 지원합니다. 대규모 데이터 센터와 병원의 경우 큰 부하를 운반할 수 있습니다. 대형 구리 버스바는 전류 전달 용량이 크고 온도 상승이 낮으며 대전류의 장기간 안정적인 작동을 보장합니다.

기술 사양

GCS 저전압 인출 배전 캐비닛 상세 디스플레이

1. 독립인출부 각 회로는 서로 간섭하지 않는 독립된 인출부를 가지고 있습니다. 유지보수에는 정전이 필요하지 않습니다.

2. 기계적 인터록 보호 장치 오동작을 방지하고, 하중에 의해 인출부가 빠지는 것을 방지합니다. 안전하고 신뢰할 수 있습니다.

3. 대형 구리 버스바 충분한 전류 전달 용량, 완벽한 절연 보호 및 고전류 하에서 안정적인 작동을 갖춘 두꺼운 구리 버스바입니다.

4. 표준 액세서리 슬롯 다양한 엔지니어링 배선 요구 사항에 적합한 예약된 표준 액세스 및 출구 구멍입니다.

GCS 저전압 인출 배전 캐비닛에 적용 가능한 시나리오

병원: 병원 수술실 및 중환자실의 전력 분배, 정전 없는 시나리오

데이터 센터: IDC 데이터 센터 및 서버 클러스터의 전력 분배, 전원 끄기 유지 관리

High-end Commercial: 고급 쇼핑몰, 오피스 빌딩, 호텔 등의 핵심 배전

대형공장 : 대형공장의 핵심 생산라인 전력분배, 정전 없는 생산라인

인프라 프로젝트: 공항, 지하철, 철도 시스템의 핵심 저전압 배전

나이지리아 라고스 정유공장 배전 프로젝트

프로젝트 개요

·프로젝트명: 라고스 정유소의 저전압 배전 업그레이드

·위치: 나이지리아 라고스

·준공일 : 2026년 2월

·프로젝트 범위: 정유소 생산 단위 영역의 MCC(모터 제어 센터) 업그레이드; 총 용량 4000kVA

사용된 제품

·제품모델 : GCS형 저전압 인출형 배전반

·수량 : 28개

·구성: Siemens 구성 요소

·인증: CE 인증; IEC 표준을 준수

·특수 요구 사항: 내식성, 고온 내성 및 아프리카 그리드 변동에 대한 적응성

해결책

나이지리아 정유소의 특정 운영 환경을 해결하기 위해 우리는 맞춤형 수출 솔루션을 제공했습니다.

1. 가혹한 환경에 대한 적응

·인클로저는 해안 염수 분무 부식을 견딜 수 있도록 이중 층으로 된 부식 방지 분말 코팅 공정을 특징으로 합니다.

·내부 금속부품은 모두 아연도금 처리되어 녹이 발생하지 않습니다.

·높은 주변 온도를 견딜 수 있도록 선택된 산업용 등급의 ​​넓은 온도 범위 구성 요소

2. 그리드 불안정성에 대한 적응

·나이지리아의 상당한 전력망 전압 변동을 처리하기 위해 선택된 넓은 전압 허용 범위의 구성 요소

·낙뢰 및 전압 스파이크로부터 보호하기 위해 서지 보호 장치(SPD)가 장착된 인입 피더 패널

·커패시터 보상 패널은 동적 보상을 활용하여 그리드 전압을 안정화합니다.

·제어회로에 지속적인 전력공급을 보장하기 위한 UPS(Uninterruptible Power Supply)를 탑재한 핵심회로

3. 수출 서비스 지원

·모든 제품은 CE 인증을 받았습니다. 영어로 제공되는 포괄적인 기술 문서

·해상 운송을 위해 방습 처리된 수출 등급의 훈증 방지 목재 상자에 포장됩니다.

·엔지니어가 현장에 파견되어 설치 및 시운전을 감독합니다.

·현지 O&M 인력을 대상으로 영어 운영 교육 제공

·원격 기술 지원을 통한 3년 보증

고객 피드백

"정유소 환경은 매우 가혹합니다. 고온, 먼지, 습도 및 불안정한 그리드입니다. Junray의 GCS 스위치기어는 현재 3개월 동안 완벽하게 작동하고 있습니다. 보호 시스템은 제 역할을 다하고 있습니다. 엔지니어가 시운전 및 교육을 위해 현장에 왔는데, 이는 매우 도움이 되었습니다. 좋은 품질, 좋은 서비스. 다음 단계를 위해 더 많이 주문할 것입니다."

— 나이지리아 정유소 전기 감독관
