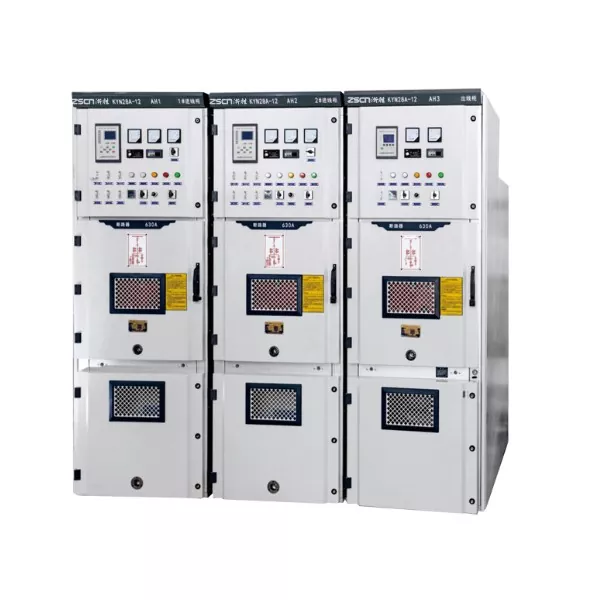

KYN28-24 AC 금속 폐쇄 개폐 장치는 Junray Electrical이 20kV 전력망용으로 특별히 개발한 장갑형 인출형 금속 폐쇄 개폐 장치입니다. 이는 20kV 전압 시스템에 적응할 수 없는 기존 12kV 중간 장착 캐비닛의 한계를 극복합니다. 24kV의 정격 전압을 핵심 매개변수로 사용하여 전문적이고 안정적인 실내 3상 AC 50Hz 배전 솔루션을 구축합니다. 장비는 중형 손수레 구조를 채택하고 캐비닛 본체는 알루미늄 도금 아연 강판으로 정밀하게 가공되었습니다. 전체 구조는 부스바 챔버, 회로 차단기 챔버, 케이블 챔버 및 계기 챔버의 4개의 독립적인 구획으로 나뉩니다. 각 영역은 물리적으로 분리되어 있어 구조적인 측면에서 고전압 동작의 안정성을 보장합니다. 20kV 전력망 전용 배전 장비로서 설계 및 제조는 고전압 배전 시나리오의 엄격한 표준을 완전히 준수합니다. 절연 구성, 보호 성능부터 안전 인터록까지 모두 20kV 시스템의 요구 사항에 따라 맞춤화되어 20kV 변전소 및 대규모 산업 프로젝트를 위한 표준 배전 장비가 됩니다.
|
정격전압 |
교류 24KV |
|
정격 주파수 |
50Hz |
|
정격전류 |
630A~4000A |
|
정격 단시간 전류 |
31.5kA/40kA/50KA |
|
보호 등급 |
IP5X 구조 |
|
중앙 인출구조 설치방법 |
플로어 스탠딩 |
이 장비의 정격 전압은 AC 24kV로 20kV 전력망의 고전압 송전 수요를 안정적으로 처리할 수 있습니다. 기존 12kV 중간 장착 캐비닛에 비해 전압 레벨이 두 배로 높아져 일반 장비가 20kV 전력망에 적응할 수 없는 핵심 문제를 완전히 해결하고 고전압 시나리오에서 전력 분배 및 제어 요구 사항을 충족합니다. 24kV 전용 절연 부품과 두꺼운 구리 부스바가 결합되어 절연 성능과 통전 용량이 동시에 업그레이드되어 고전압 회로의 장기적 안전한 작동을 보장합니다.
KYN28-24 AC Metal-Enclosed Switchgear의 캐비닛은 IP5X 보호 수준을 가지며 이는 12kV 중간 장착 캐비닛에서 일반적으로 채택되는 IP4X 표준보다 우수합니다. 먼지 침입을 완전히 차단하고 환경 습기 침식을 방지할 수 있습니다. 전용 밀봉 부품과 결합된 완전히 밀봉된 캐비닛 구조는 습도가 높고 먼지가 많은 산업 환경, 실외 변전소 등에서 내부 고전압 부품을 외부 간섭으로부터 보호하여 안정적인 절연 및 전도성 성능을 유지하고 장비의 서비스 수명을 연장할 수 있습니다.
정격 단시간 내전류는 31.5kA, 40kA, 50kA의 세 가지 수준을 포괄합니다. 이 제품은 일반 12kV 장비의 허용 오차 표준을 훨씬 초과하는 가장 높은 50kA 단락 전류 충격을 견딜 수 있습니다. 전력망에 단락 오류가 발생하면 순간적인 큰 전류를 신속하게 견딜 수 있어 캐비닛 변형, 절연 파괴 및 기타 문제를 방지하고 전력망 오류 시 장비의 무결성을 보장하며 전력 시스템 보호를 위한 안정적인 지원을 제공합니다.
기계적, 전기적 이중 인터록을 탑재하여 짐을 실은 손수레 끌림 방지, 차단기 오작동 및 투입 방지, 전원으로 접지 스위치 투입 방지, 전원으로 활선실 진입 방지, 접지 스위치 투입 시 차단기 투입 방지 등 5가지 예방 기능을 구현합니다. 이는 근본적으로 잘못된 작동으로 인한 위험을 제거하고 유지보수 인력의 안전을 보장합니다. 중간에 장착된 손수레는 독립적으로 철수할 수 있으며 단일 회로 유지 관리에서는 전체 시스템을 종료할 필요가 없으므로 논스톱 유지 관리가 가능하고 전력 연속성에 대한 요구 사항이 매우 높은 시나리오에 적합합니다.
20kV 전력망 변전소의 핵심 입출력 라인 및 계측 장비로서 고전압 전기 에너지를 수신, 분배 및 제어하는 작업을 수행하여 변전소의 고전압 측의 안정적인 전력 분배 요구 사항을 충족합니다.
대규모 산업단지의 20kV 주 배전 시스템에 적합하며, 단지 내 여러 공장 및 작업장에 고전압 전력을 지원하고 산업 생산을 위한 지속적인 전력 공급과 안전한 제어를 보장합니다.
초대형 데이터센터를 위한 배전
KYN28-24 AC 금속 폐쇄 개폐 장치는 초대형 IDC 데이터 센터의 20kV 고전압 배전에 적용할 수 있어 데이터 센터의 무정전 전원 공급 요구 사항을 충족하고 서버 클러스터 및 냉각 시스템과 같은 핵심 부하에 안정적인 고전압 전력을 제공합니다.
공항, 고속철도 허브, 대규모 행사장과 같은 대규모 인프라 프로젝트를 위한 20kV 배전 프로젝트를 제공하며 프로젝트의 건설 및 운영 단계에서 고전압 전력 수요에 적합하여 전력 시스템의 안정적인 작동을 보장합니다.
철강, 화학, 전자 제조 등 고전압 요구 사항이 있는 공장에 20kV 수준의 배전 솔루션을 제공하여 대형 생산 장비 및 고전압 모터의 전원 공급 및 보호 요구 사항을 충족합니다.
Junray Electrical은 중국의 KYN28-24 AC 금속 폐쇄형 배전반 전문 공장이자 공급업체입니다. 우리는 수년간 고전압 배전 장비의 연구 및 제조에 깊이 관여해 왔으며 완벽한 제품 연구, 생산 및 품질 검사 시스템을 보유하고 있습니다. KYN28-24 제품은 설계 및 생산 과정 전반에 걸쳐 IEC298 및 GB3906과 같은 국제 및 국내 표준을 따릅니다. 핵심 구성 요소는 업계의 고품질 브랜드에서 선택됩니다. 각 장치는 성능 준수를 보장하기 위해 공장에서 출고되기 전에 내전압, 절연, 인터록 등 엄격한 테스트를 거칩니다. 우리는 고객의 20kV 전력망의 실제 요구 사항을 기반으로 맞춤형 솔루션을 제공할 수 있는 전문 기술 팀을 보유하고 있습니다. 동시에 우리는 설치 및 시운전, 운영 및 유지보수 교육, 판매 후 수리를 포괄하는 전체 주기 서비스를 제공합니다.
1. KYN28-24는 12kV 중형 개폐 장치를 직접 교체할 수 있습니까?
KYN28-24의 정격 전압은 24kV이며, 20kV 전력망용으로 특별히 설계되었습니다. 절연 매개변수와 캐비닛 구조는 모두 고전압 레벨에 적합합니다. 12kV 중형 개폐 장치는 12kV 이하의 전력망에만 적용 가능합니다. 전압 레벨이 일치하지 않으며 서로 바꿔서 사용할 수 없습니다.
2. IP5X 보호 수준을 갖춘 KYN28-24 AC 금속 폐쇄 개폐 장치는 어떤 특정 환경 조건을 견딜 수 있습니까?
IP5X 보호 기능은 먼지 유입을 완전히 방지할 수 있으며 모든 방향에서 발생하는 저압 물 분사에도 견딜 수 있습니다. 습도가 높고 먼지가 많은 산업 작업장, 옥외 변전소, 지하 배전실 등에 적합하며 추가 보호 시설이 필요하지 않습니다.
3. 중간형 손수레 구조의 유지보수 장점은 무엇입니까?
손수레는 독립적으로 철수할 수 있습니다. 단일 회로에 장애가 발생하는 경우 유지 관리를 위해 해당 손수레만 철수하면 되며, 다른 회로는 계속 작동됩니다. 이를 통해 정전 없이 유지 관리가 가능하고 가동 중지 시간이 크게 줄어들며 정전이 허용되지 않는 병원, 데이터 센터, 철도 운송과 같은 시나리오에 적합합니다.
4. 이 제품이 수용할 수 있는 정격 전류 범위는 얼마나 됩니까?
장비의 정격 전류는 630A ~ 4000A입니다. 고객의 부하 요구 사항에 따라 해당 전류 사양을 선택할 수 있어 소규모 배전부터 대규모 산업 프로젝트에 이르기까지 다양한 전류 요구 사항을 충족할 수 있습니다.
이 프로젝트에는 신소재 전문 대규모 산업 생산 기지를 위한 새로운 20kV 고전압 배전 시스템을 구축하는 작업이 포함됩니다. 이 시설에는 가변 주파수 드라이브(VFD)로 구동되는 대규모 파쇄, 연삭 및 건조 장비를 갖춘 대형 생산 라인이 있어 고부하 및 충격 부하 작동 조건을 생성합니다. 지역 그리드는 20kV 배전 표준(기존 10kV와 다름)을 사용합니다. 당초 12kV급으로 계획된 장비는 내전압 성능과 절연 마진이 부족해 시스템 과전압 보호 및 안전한 작동 요구 사항을 충족하지 못했습니다.
20kV 전압 레벨을 수용하고, 시스템 절연을 강화하고, 산업 먼지 및 과전압 조건을 견디기 위해 이 프로젝트는 변전소 전체에 KYN28-24 금속 피복 인출형 고전압 개폐 장치를 사용합니다. 이 장치는 주요 수신 라인, 버스 타이 연결, 전원 공급 장치 및 변압기 보호를 위한 핵심 장비 역할을 하여 시설 전체에서 지속적인 대량 생산을 보장합니다.
전압 레벨 불일치: 지역 그리드는 20kV에서 작동합니다. 표준 KYN28-12 캐비닛은 필요한 전압 내구 등급이 부족하여 절연 파괴 및 플래시오버의 위험이 있으므로 엄격하게 부적합합니다.
빈번한 산업 과전압: 대형 모터의 빈번한 시동/정지 및 VFD 전환은 높은 작동 과전압을 발생시켜 탁월한 절연 마진을 요구합니다.
열악한 현장 환경: 생산 작업장의 높은 먼지 수준과 상당한 일별 온도 변동으로 인해 표준 캐비닛은 먼지가 쌓이고 표면 추적이 발생하며 단열재 노화가 가속화됩니다.
높은 신뢰성 요구 사항: 생산 라인은 광범위한 정전을 허용하지 않고 지속적으로(연중무휴) 작동합니다. 신속한 유지 관리 및 구성 요소 교체를 위해서는 철회 가능한 디자인이 필수적입니다.
계전기 보호의 높은 정밀도: 중장비 장비는 단락 보호, 과부하 보호 및 순간 트립 작동 감도에 대해 엄격한 요구 사항을 적용합니다.
20kV 그리드 표준 및 중부하 산업 작동 조건에 따라 고전압 배전실에는 KYN28-24 금속 피복 인출형 개폐 장치가 균일하게 장착되어 있습니다. 이 장치는 진공 회로 차단기, 지능형 마이크로프로세서 기반 보호 계전기, 전기 작동 메커니즘 및 독립적인 압력 완화 채널을 갖추고 있어 절연, 내전압 성능 및 안전에 대한 엄격한 요구 사항을 충족합니다. 주요 장비 사양
모델: KYN28-24 기갑 이동식 AC 금속 폐쇄 개폐 장치
정격 전압: 24kV(20kV 배전 시스템과 호환 가능)
정격 절연 수준: 전력 주파수 내전압 65kV; 낙뢰 충격 내전압 125kV; 12kV 배전반보다 훨씬 높은 절연 마진
정격 전류: 1250A/1600A
단시간 내전류: 25kA/4s
캐비닛 구조: 금속 피복, 완전 밀폐형, 독립적으로 분리된 4개의 구획(모선, 회로 차단기, 케이블 및 계기 구획)
작동 모드: 이동식 트럭 유형; 서비스, 테스트, 격리의 세 가지 위치가 있습니다.
안전 기능: 이중 기계적 및 전기적 연동; 작동 오류를 방지하는 "Five-Prevention" 인터록 시스템; 독립적인 압력 완화 채널
보호 등급: IP4X(방진 및 이물질 방지); 가혹한 산업 환경에 적합
20kV 그리드를 위한 높은 절연성: 24kV의 높은 내전압 정격은 20kV 시스템의 과전압 및 절연 부족 문제를 해결하여 플래시오버 및 파손 사고를 효과적으로 방지합니다.
안전하고 독립적으로 분리된 구조: 기능적 구획이 완전히 분리되어 있습니다. 단일 회로의 오류는 부스바나 인접한 캐비닛으로 전파되지 않으므로 오류 범위를 제어할 수 있습니다.
신속한 트럭 교체: 회로 차단기 트럭을 철수하고 예비 트럭으로 교체할 수 있습니다. 긴급 수리 시 장기간의 정전이 필요하지 않아 지속적인 생산 라인 운영이 보장됩니다.
포괄적인 "5 예방" 연동: 잘못된 개폐, 접지 스위치 작동 시 닫힘, 작동 중 도어 열림 등 심각한 전기 사고를 효과적으로 방지하여 작동 및 유지 관리 시 높은 안전성을 보장합니다.
먼지가 많은 산업 환경에 적합: 완전 밀폐형 캐비닛 구조는 먼지와 결로를 효과적으로 방지하는 동시에 절연 노화를 방지하여 안정적인 장기 작동을 보장합니다.
안정적이고 신뢰할 수 있는 절연: 24kV의 높은 내전압 설계는 플랜트의 20kV 그리드 및 산업용 스위칭 과전압에 완벽하게 적합합니다. 시운전 이후 플래시오버, 고장 또는 절연 실패가 발생하지 않았습니다.
강력한 오류 격리 기능: 독립된 구획 구조는 오류 전파를 완전히 방지합니다. 원치 않는 트립이나 트립 실패가 발생하지 않고 보호 작업이 정확합니다. 대폭 향상된 유지 관리 효율성: 인출형 트럭형 설계로 예비 장치로 신속하게 교체할 수 있어 유지 관리 중단 시간이 80% 이상 단축됩니다.
장비 수명 연장: 방진, 습기 방지, 노화 방지 구조로 열악한 산업 환경에 적합하며 고장률이 매우 낮습니다.
지속적인 고강도 생산 지원: 시설 전반에 걸쳐 충격이 크고 견고한 가변 주파수 드라이브(VFD) 장비의 부하를 안정적으로 처리하여 생산을 위한 중단 없는 24시간 전원 공급을 보장합니다.
KYN28-24 고전압 개폐 장치는 20kV 배전 시스템, 중부하 산업 현장 및 고과전압 작동 조건을 위해 특별히 설계된 프리미엄 모델입니다. 표준 12kV 개폐 장치와 비교하여 우수한 절연 마진, 더 높은 전압 내구 등급, 강력한 과전압 복원력, 포괄적인 안전 연동 및 유지 관리 용이성을 제공합니다. 전압 레벨 불일치, 절연 부족, 높은 고장률 등 20kV 산업 프로젝트와 관련된 중요한 문제를 효과적으로 해결하여 신소재, 화학, 광업 및 대규모 산업 단지를 포함한 분야에서 20kV 배전 시스템에 선호되는 표준 선택이 됩니다.
